IMM远程管理卡产品学习手册

* 产品介绍

远程管理卡是软硬一体的远程管理设备，为服务器提供远程管理功能。在服务器上按照远程管理卡后，你能在任何地方远程管理该服务器，不仅可以看到远程服务器桌面，用本地鼠标和键盘对服务器进行正常操作，远程管理卡具有四大功能：远程KVM功能、电源管理、虚拟存储、IPMI功能。

1. [登陆IMM远程管理界面](https://iknowledge.lenovo.com.cn/detail/155153" \l "01)

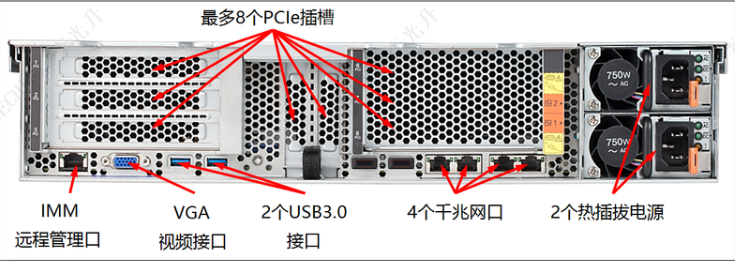

2. 找到服务器背面的IMM远程管理口，一般会标记为”IMM”或者有一个扳手型的标志,在System x3650 M5等主流型服务器上有单独的IMM远程管理口。

![](/media/202407//1722310305.57879.png)

在System x3250 M5等低端型服务器上IMM远程管理口与普通网口复用。

IMM远程管理的默认登陆用户名及密码为：

用户名：USERID

密码：PASSW0RD（数字0）

1. **设置固定的IMM远程管理口IP地址登陆**

开机看到Lenovo System x Logo时按F1键进入UEFI Setup界面，进入System Settings。

![](/media/202407//1722310305.5902221.png)

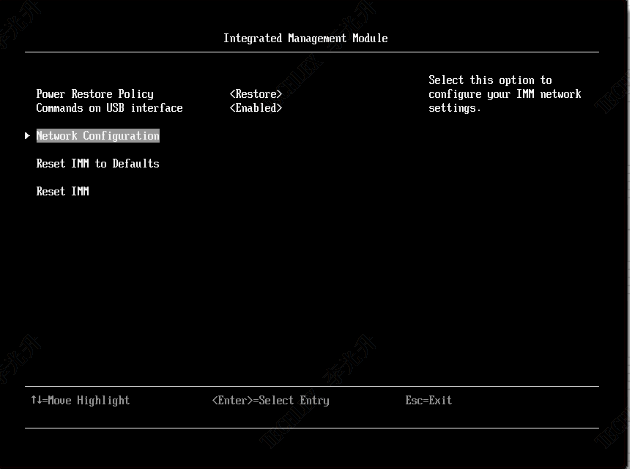

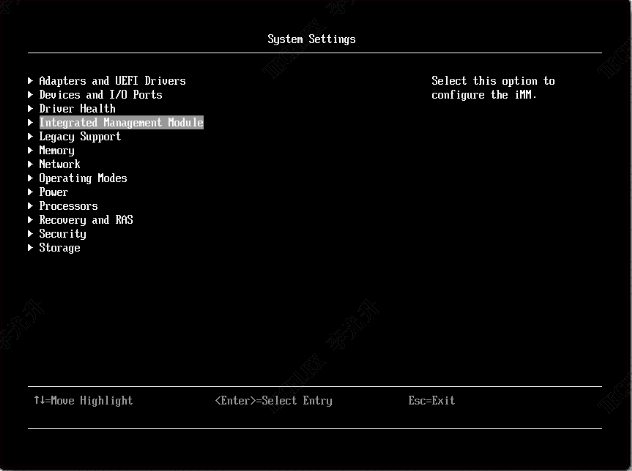

再进入Integrated Management Module。

![](/media/202407//1722310305.5978153.png)

进入Network Configuration设置IMM远程管理口的IP地址。

注意：如果IMM无法登陆或者发生问题需要恢复，可以选择”Reset IMM to Defaults”恢复IMM默认设置（包括IP地址及用户），或者选择”Reset IMM”重启IMM功能。在UEFI Setup中恢复或重启IMM可能会出现数分钟操作无响应的情况，风扇也会全速转动。

![](/media/202407//1722310305.6053157.png)

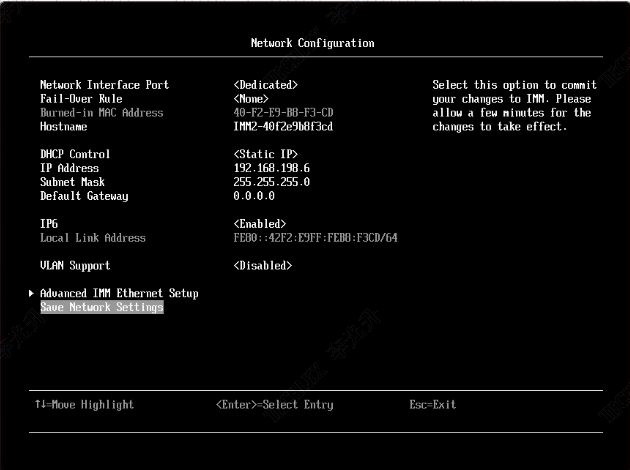

对于有独立IMM远程管理口的System x机型，第一项”Network Interface Port”为"Dedicated"；对于共享网口的机型，该项为"Shared"，一般不需要做改动。

修改”DHCP Control”为"Static IP"，手动设置IP地址、子网掩码及网关。

设置完成后，在Save Network Settings上面按回车，保存网络设置。可能会有二十秒左右无反应，然后设置即生效。

![](/media/202407//1722310305.6119652.png)

网线连接IMM远程管理口及本地交换机、路由器，然后即可在本地PC机的浏览器（推荐使用IE浏览器及FireFox浏览器）中输入上面设置的IP地址，访问IMM管理页面。

远程地址：<https://10.7.253.120/designs/imm/index.php。>

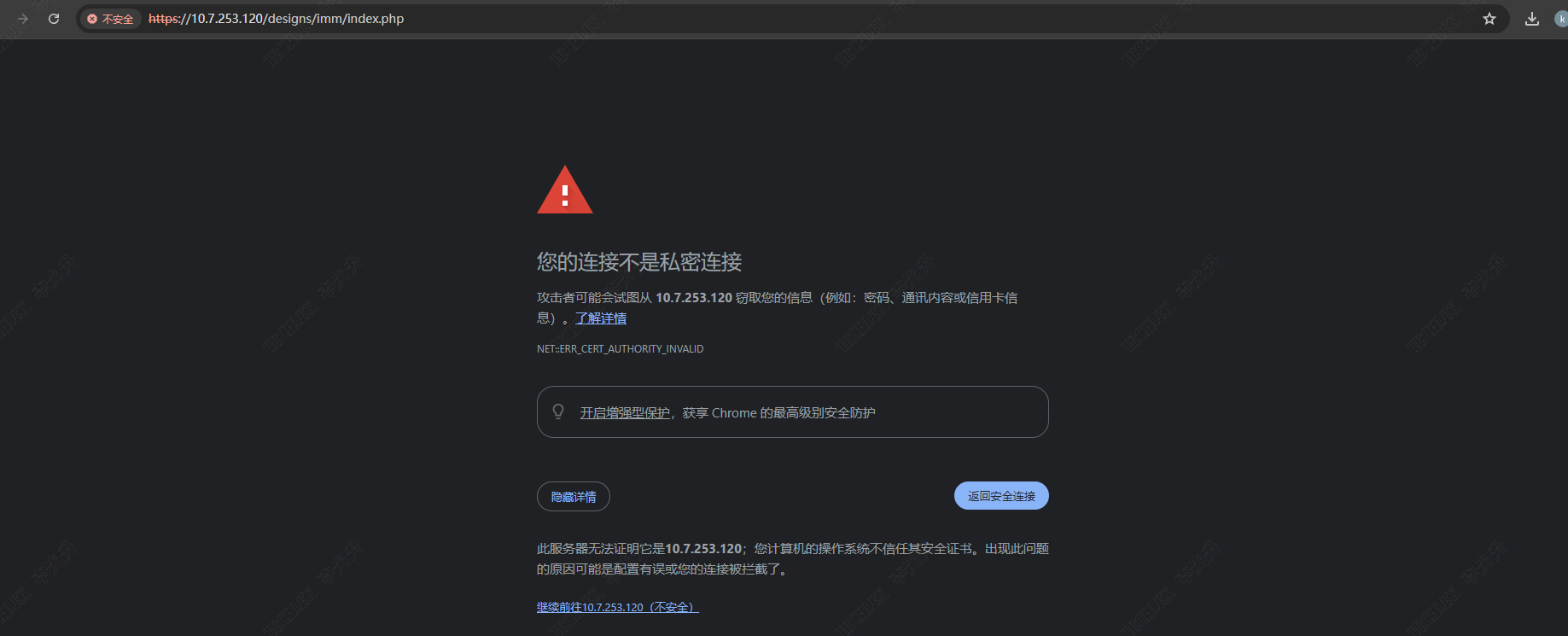

在网页地址栏输入地址，回车后进入管理界面：

![](/media/202407//1722310305.6207137.png)

![](/media/202407//1722310305.6277666.png)

**注意：**登陆IMM前需要启用必要的浏览器功能。如果功能被禁用，会有提示要求开启，否则无法登陆，或者功能有异常。

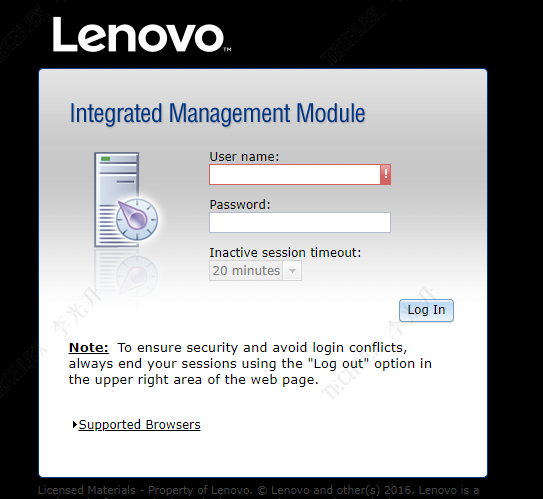

输入账号和密码

USERID/PASSW0RD

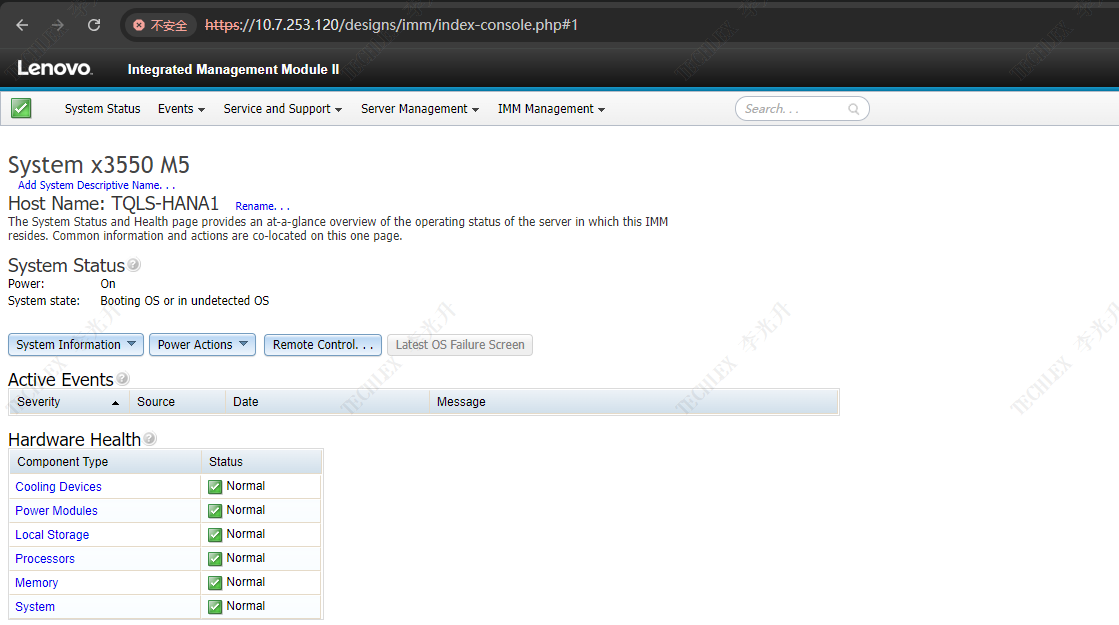

陆后的页面即菜单栏上的System Status页面，会显示服务器的型号、工作状态及各主要部件的健康状况。

![](/media/202407//1722310305.6350126.png)

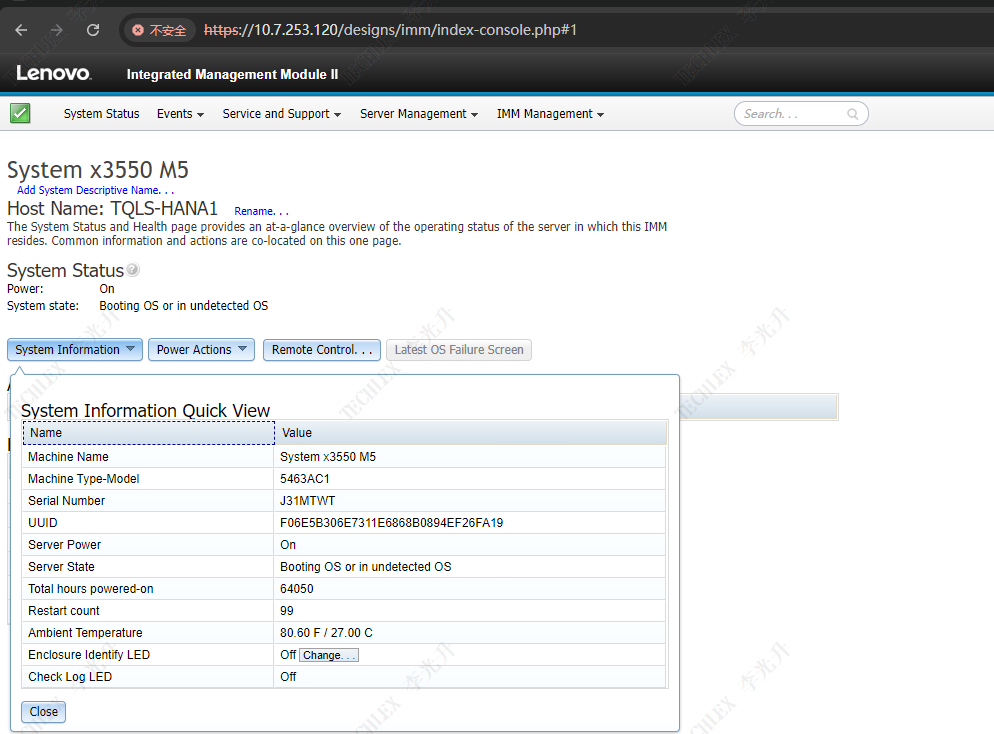

点击System Information按钮可以查看服务器基本信息，如服务器型号，主机编号(MTM-S/N)，运行状态等。

![](/media/202407//1722310305.6425507.png)

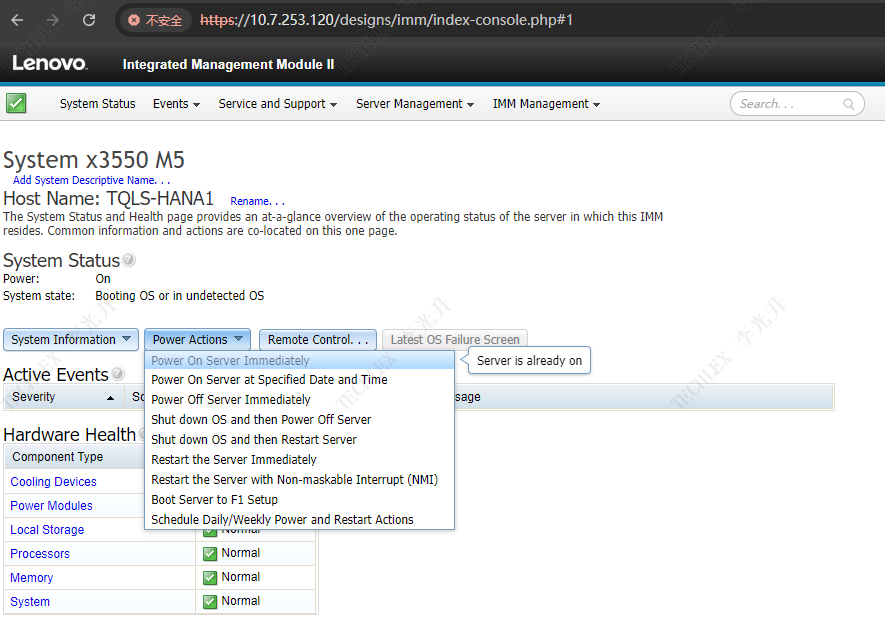

点击Power Actions按钮可以进行远程开关机、重启等操作。

![](/media/202407//1722310305.652091.png)

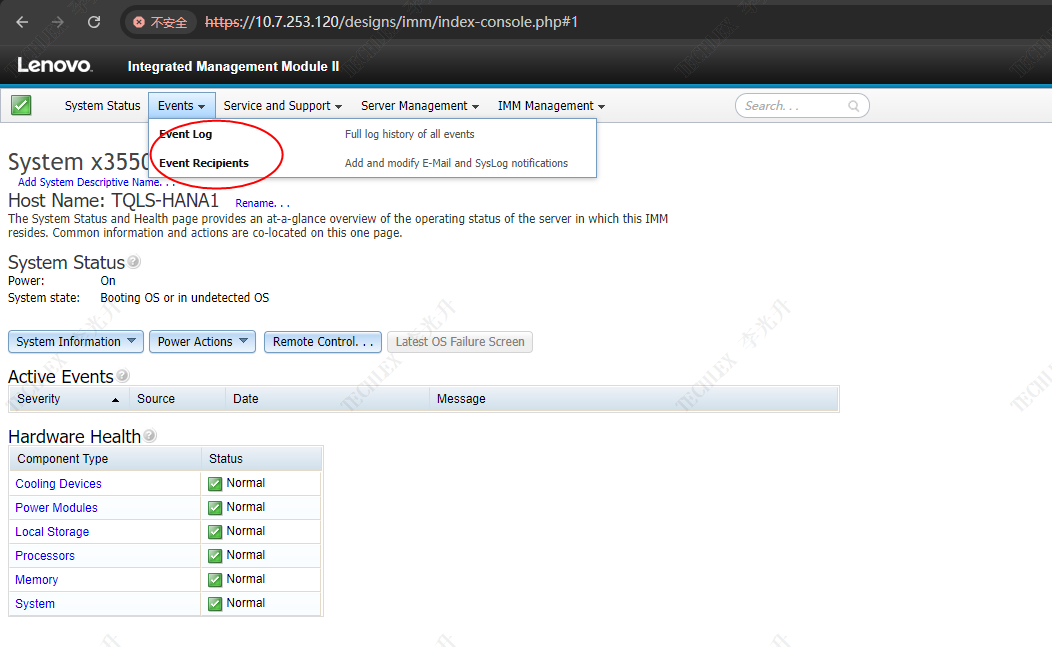

菜单栏的Events，即日志菜单。

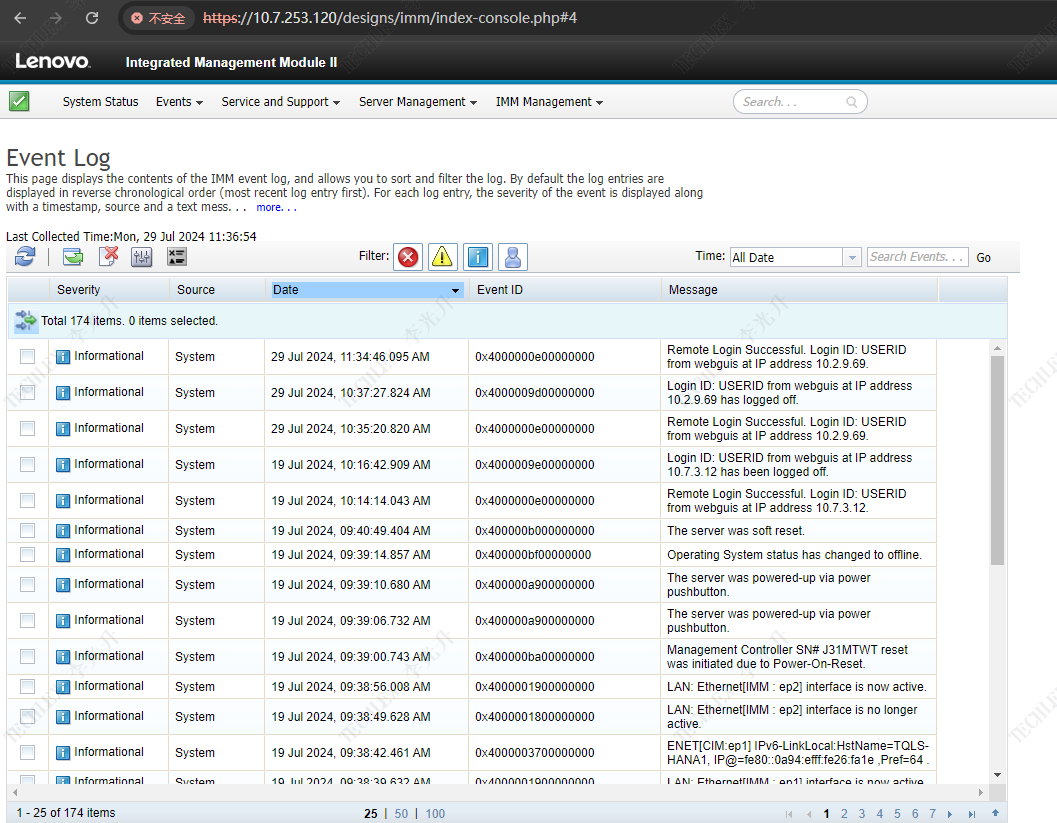

Event Log，事件日志页面，可以浏览查看日志

![](/media/202407//1722310305.660746.png)

![](/media/202407//1722310305.6691372.png)

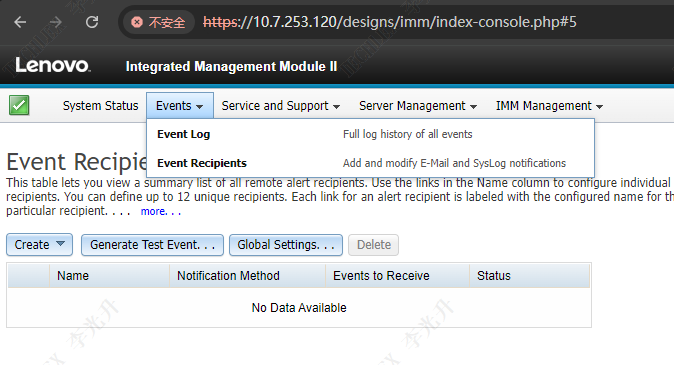

Event Recipients，事件发送页面，可以设置触发器，将指定日志发送到指定目的地，提供远程事件报警功能。

![](/media/202407//1722310305.6782362.png)

菜单栏的Service and Support，即服务与支持，可以通过此菜单的功能生成一个诊断报告，用于服务器发生故障需要硬件维修时提供给售后部门。

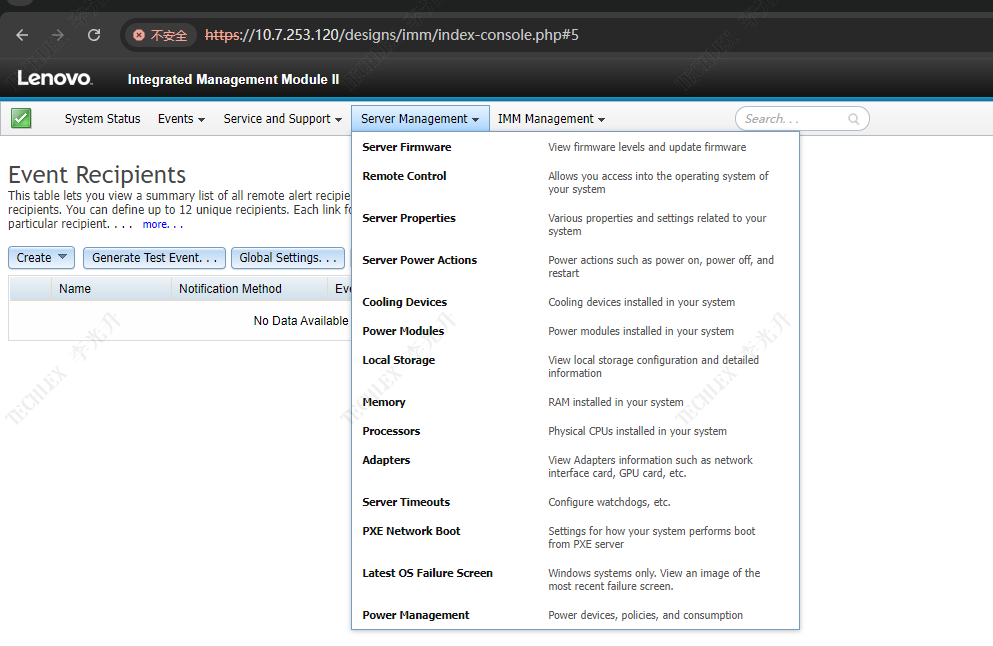

菜单栏的Server Management，即服务器管理。

![](/media/202407//1722310305.6855779.png)

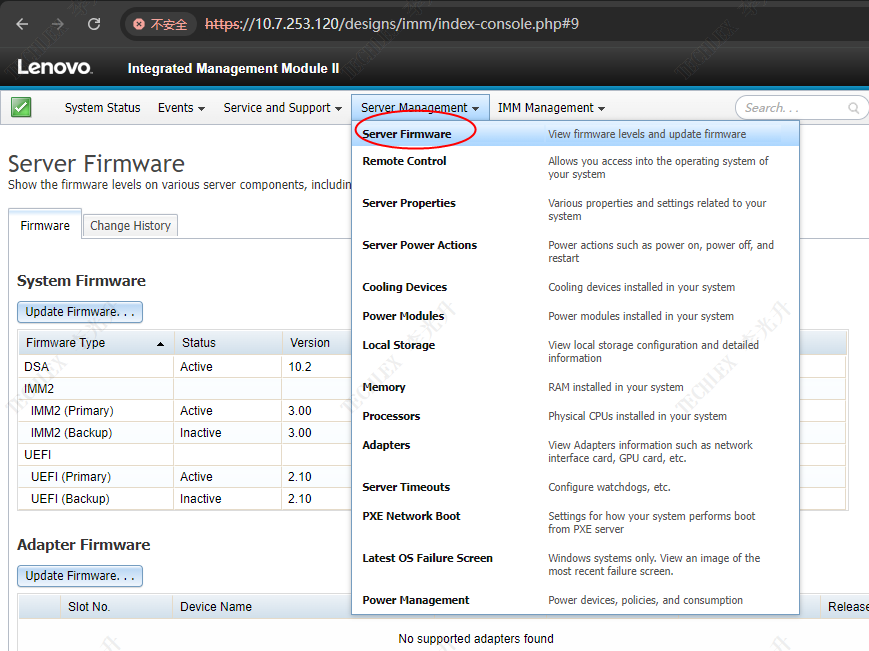

Server Firmware，微码更新页面，在此页面可以对IMM、UEFI及DSA微码进行更新。

Remote Control，远程终端页面，在此页面可以设置。

Server Properties，服务器属性页面，在此页面可以自定义服务器的名称和位置信息，查看服务器内、外部指示灯状态、服务器硬件信息、温度及电压监控信息，还有硬件插拔记录。

![](/media/202407//1722310305.6948392.png)

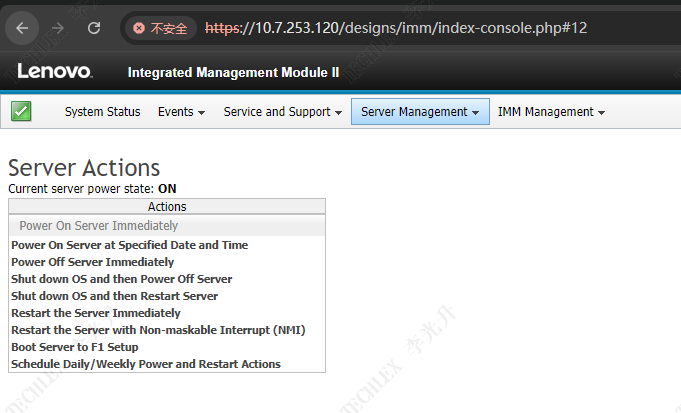

Server Power Action，服务器电源操作页面，功能同System Status中的Power Action。

![](/media/202407//1722310305.7036479.png)

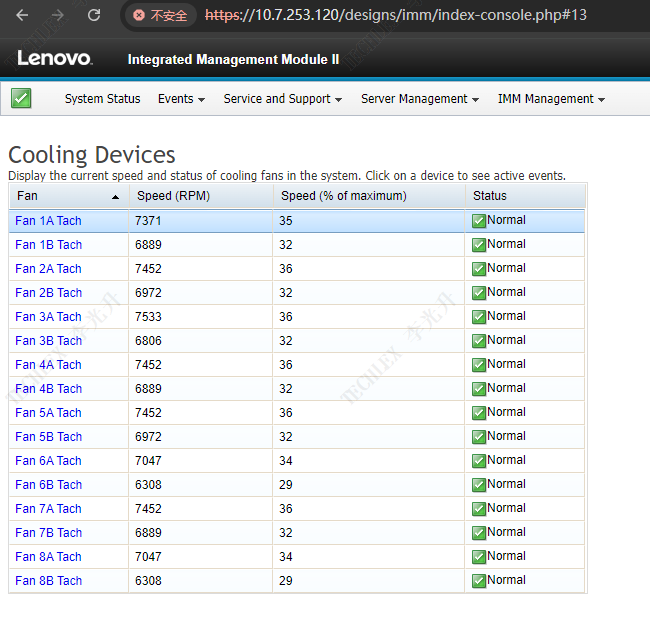

Cooling Devices，冷却系统页面，在此页面可以查看风扇状态及转速。

![](/media/202407//1722310305.710298.png)

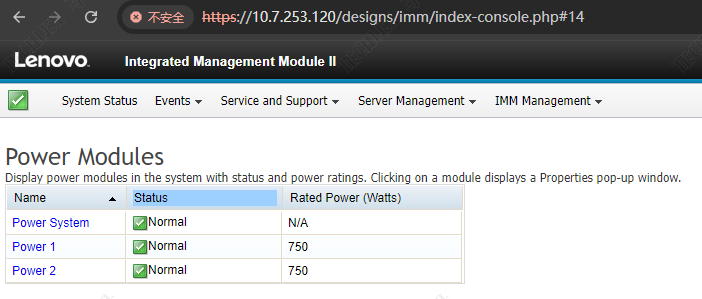

Power Modules，电源模块页面，在此页面可以查看已插入的电源模块信息。

![](/media/202407//1722310305.7176116.png)

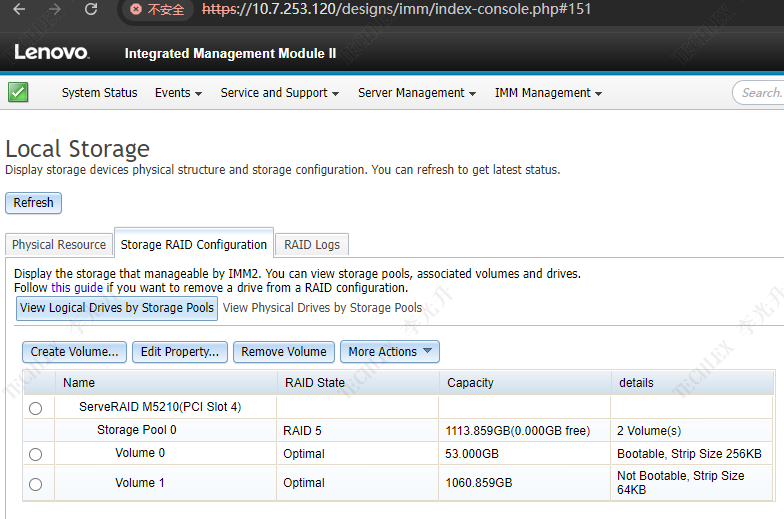

Local Storage，本地存储页面，在此页面可以查看硬盘、阵列卡，以及Flash DIMM和嵌入式SD卡的信息，并可配置RAID。

![](/media/202407//1722310305.7239218.png)

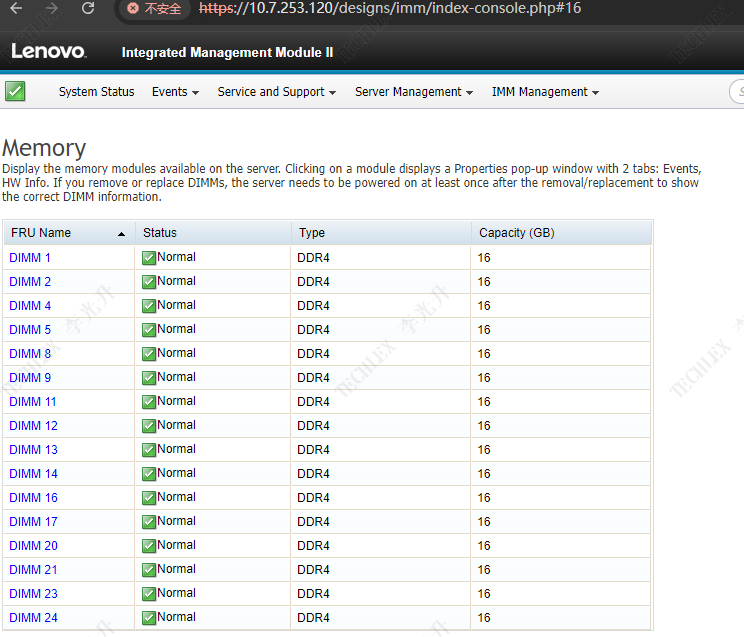

Memory，内存页面，在此页面可以查看已安装的内存及内存容量。

![](/media/202407//1722310305.7312067.png)

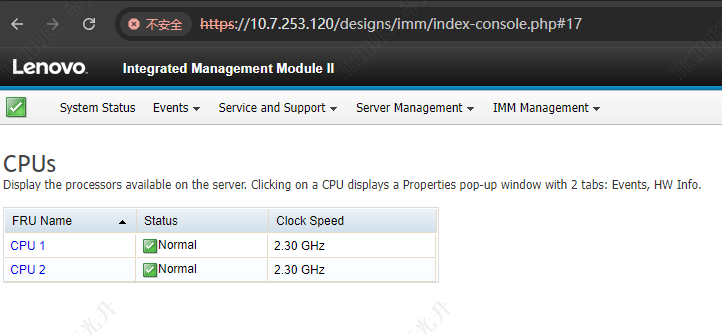

Processor，处理器页面，在此页面可以查看已安装的CPU信息。

![](/media/202407//1722310305.7389574.png)

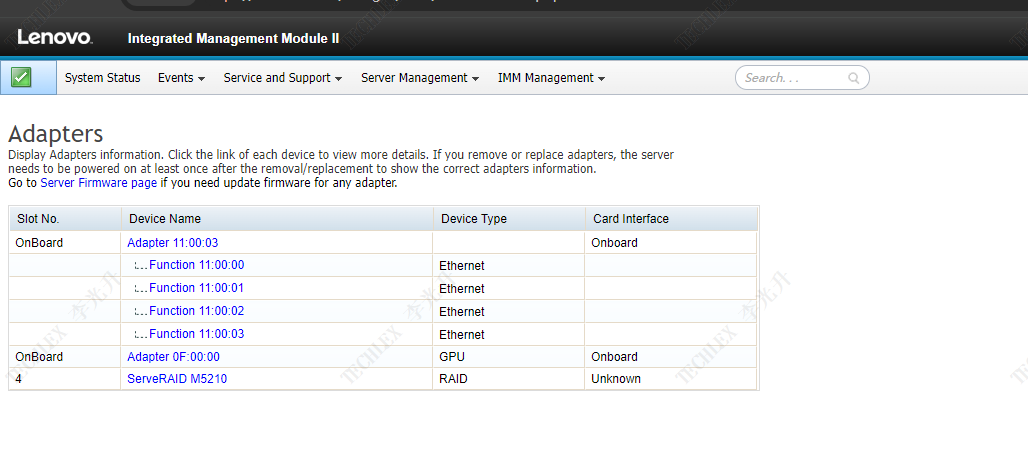

Adapters，适配器页面，在此页面可以查看已安装的PCI设备，及其微码版本。

![](/media/202407//1722310305.745857.png)

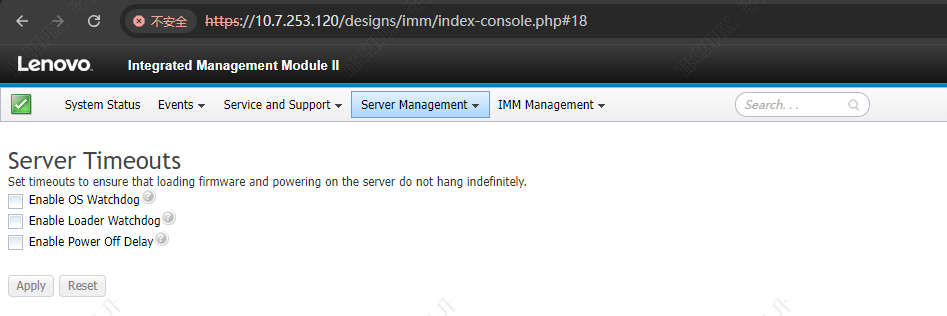

Server Timeout，服务器超时设置页面，在此页面可以设置看门狗计时。

![](/media/202407//1722310305.7526717.png)

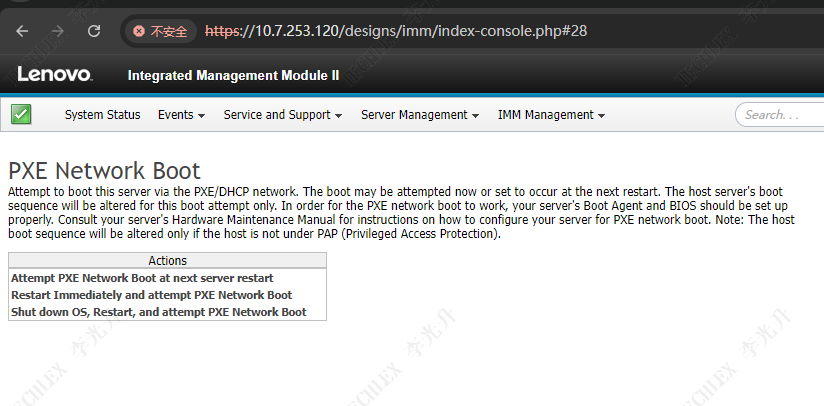

PXE Network Boot，PXE网络引导页面，在此页面可以设置服务器的PXE网络引导。

![](/media/202407//1722310305.7590213.png)

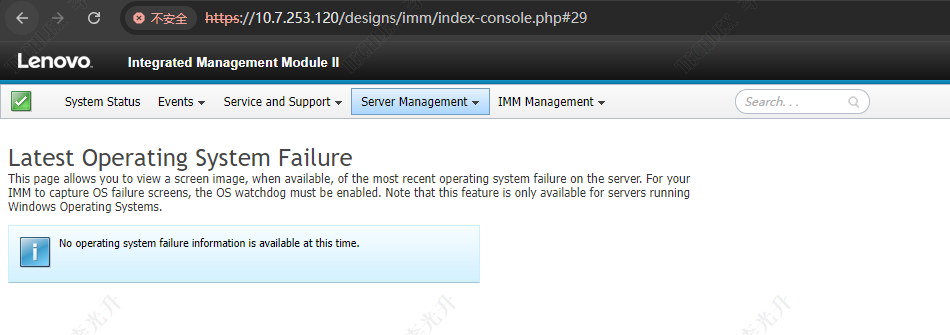

Latest Operating System Failure，系统崩溃截图页面，在此页面可以设置和查看上一次Windows Server系统蓝屏，需要配合Watchdog功能使用。

![](/media/202407//1722310305.7656772.png)

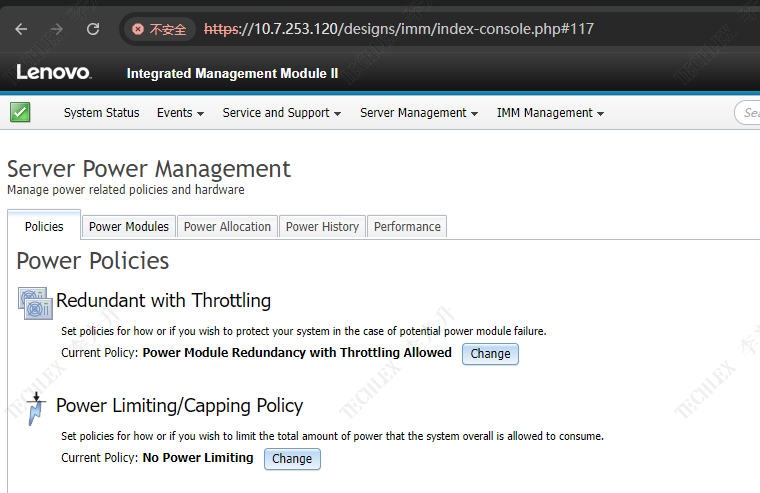

Power Management，电源管理页面，在此页面可以设置电源策略，如冗余策略和功耗上限等。

![](/media/202407//1722310305.7724931.png)

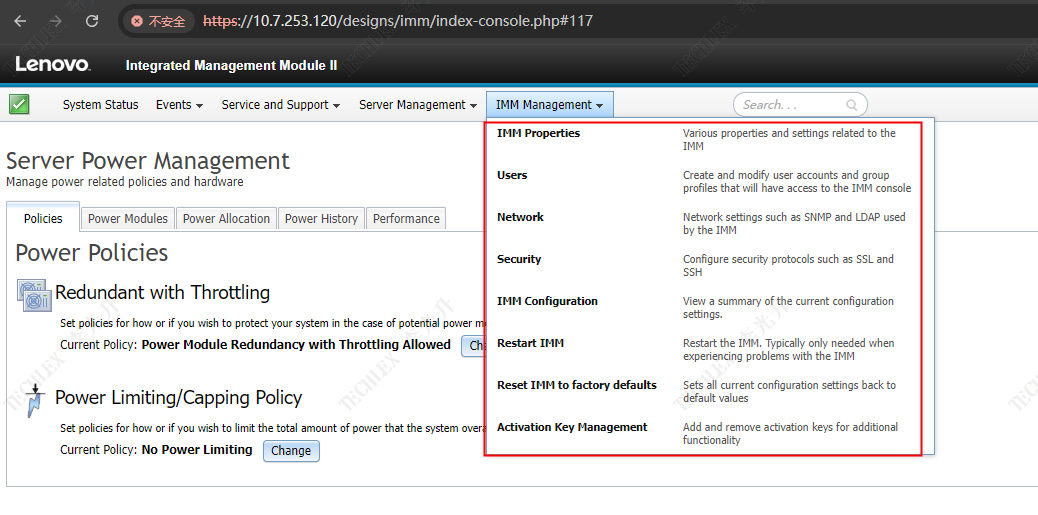

菜单栏的IMM Management，即IMM管理。

![](/media/202407//1722310305.7804453.png)

IMM Properties，IMM属性页面，在此页面可以设置IMM微码更新策略、日期和时间及串口设置。

Users，IMM账户设置页面，在此页面可以创建、管理IMM账户。

Network，IMM网络设置页面，在此页面可以修改IMM的IP地址，及配置SNMP、LDAP等网络设置。

Security，IMM安全功能页面，在此页面可以设置IMM安全功能，如SSL和SSH协议等。

IMM Configuration，管理IMM配置页面，在此页面可以保存、恢复IMM配置。

Reset IMM，重启IMM功能。

Reset IMM to factory defaults，恢复IMM出厂设置。

Activation Key Management，激活密钥管理页面，在此页面可以导入FoD密钥文件，以激活高级功能。

1. IMM常用操作
2. 查看、导出日志及熄灭日志检查指示灯

![](/media/202407//1722310305.7891338.png)

可以根据需要筛选特定日志，比如只查看故障日志，就只选中故障图标。

进入IMM事件日志界面，即可查看服务器日志。

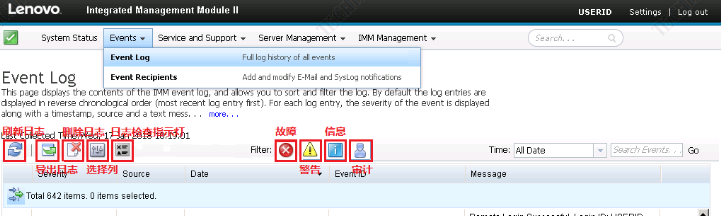

图标从左到右分别是：刷新日志、导出日志、删除日志、选择列、日志检查指示灯；筛选：故障、警告、信息、审计；最右侧还可以指定只显示某一段时间的日志及搜索日志。

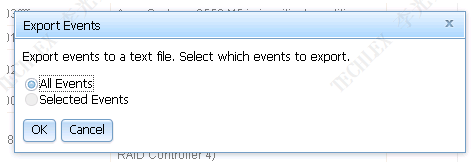

要导出日志，点击导出日志图标，选择日志范围，按OK按钮，然后会有提示下载一个.elg文件，并指定保存位置即可。

![](/media/202407//1722310305.79634.png)

当服务器发生错误时，前面板的黄色日志检查指示灯会点亮，表示需要查看日志排查错误。如在本例中，服务器前置USB3.0接口出现故障，所以报错。

1. 远程终端

IMM中提供了远程终端(iKVM)及媒体重定向功能，在Server Management菜单的Remote Control页面中设置和使用。大部分机型的远程终端功能需要额外激活[IMM Advanced Upgrade](https://iknow.lenovo.com.cn/spider/detail/kd/23316" \l "02-A)后才可使用。如果未激活远程终端功能，在Remote Control页面会提示远程功能不可用。

有关激活功能及申请使用，详见《[用于ThinkSystem及System x服务器的Features on Demand注册、兑换和激活流程](https://iknow.lenovo.com/detail/dc_165373.html)》（知识编号：165373）。

IMM支持使用ActiveX、Java及HTML5（新版本IMM微码提供）三种远程终端客户端。这里介绍Java和HTML5两种客户端。

使用Java客户端需要本地安装有Java Runtime Environment (JRE) 1.8版，否则会提示未安装JRE或者版本不匹配。

使用HTML5客户端则需要浏览器支持HTML5功能。

![](/media/202407//1722310305.8047214.png)

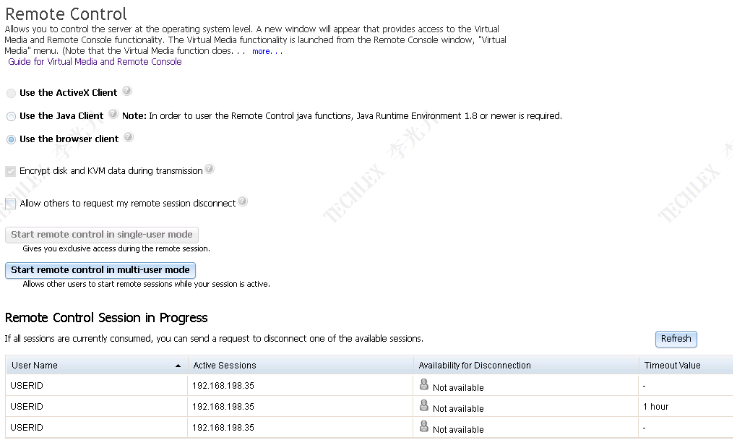

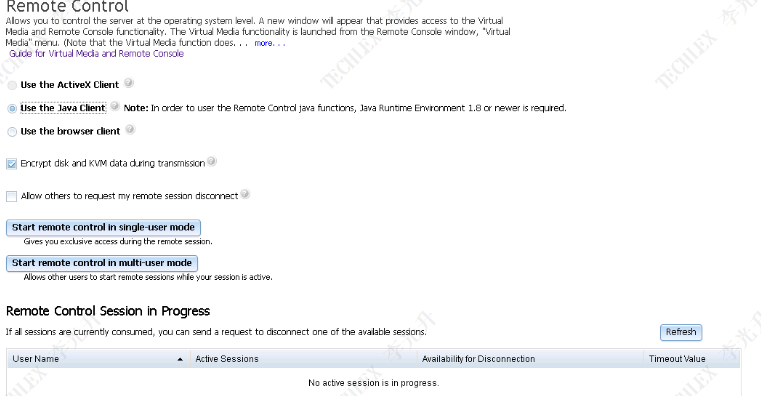

远程终端有单用户模式(Start remote control in single-user mode)，和多用户模式(Start remote control in multi-user mode)。多用户模式下可以有多个客户端同时登陆远程终端，并会在下面的”Remote Control Session in Progress”中显示登陆用户名及IP地址。

![](/media/202407//1722310305.8120525.png)

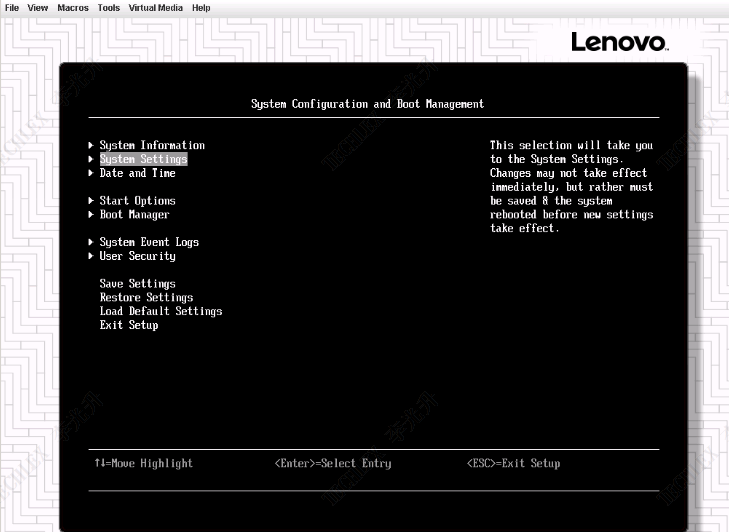

使用Java客户端时，会先下载一个Java配置文件，然后启用Java客户端，期间可能会有数个确认框及安全警告，请按提示内容操作。然后即会启动远程控制台界面。

![](/media/202407//1722310305.8188841.png)

在远程控制台界面中可以截取当前屏幕（File菜单中的Capture to File），发送键盘组合键（Macros菜单），控制电源状态（Tools菜单中的Power），以及挂载镜像（Virtual Media菜单）等。

要挂载镜像，首先需要激活Virtual Media功能，点击Virtual Media菜单中的Activate以激活功能。

**注意：**旧版本IMM远程终端的Java远程控制台挂载镜像功能在Tools菜单中。
