学术报告厅操作手册

## 学士报告厅使用文档

1. 请依次打开以下标记了红框的设备（没有标记的设备不用管，只开红框标记的）

1、电源时序器

![](/media/202301//1672817578.727381.png)

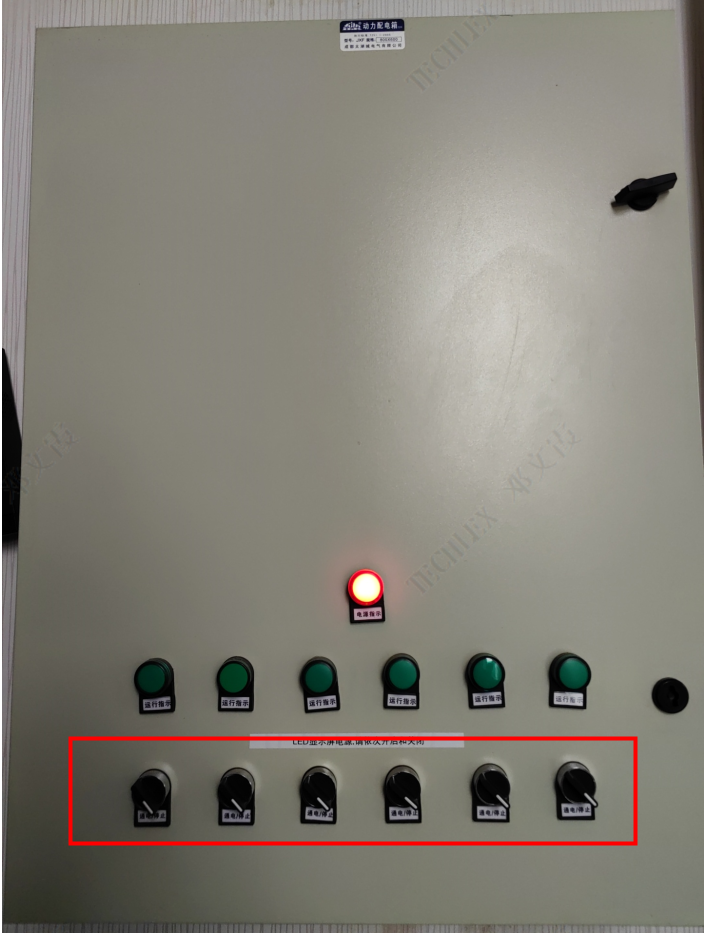

2、大厅正面LED大屏（开启或关闭时，请从左到右依次转动打开）

![](/media/202301//1672817578.7849889.png)

3、UPS电源（短按此按钮三秒听到滴一声响后即为打开，设备在调音台下方）

![](/media/202301//1672817578.8269687.png)

4、后台电脑主机

![](/media/202301//1672817578.865669.jpeg)

5、无线话筒接收器（设备位置在主讲台左边靠近门口的位置）

![](/media/202301//1672817578.9270864.png)

## 设备操作方法：
### 1. 摄像头控制器，调节摄像头画面角度。

![](/media/202301//1672817579.0228636.png)
设备刚开机会显示一个密码框，按Menu按钮退出

摇杆可以调节摄像头拍摄角度，上下左右，以及放大缩小。

顺时针旋转为放大，逆时针旋转为缩小。

### 2. 多画面拼接器（控制会议厅主大屏画面显示方式）

![](/media/202306/2023-06-02_100106_191808.jpeg)

## 会议设备使用方法
1、 上面一排的 S1-S6表示6个信号输入源；下面一排的 M1-M6表示6个不同场景，大屏已预设好6个场景M1-M6，根据不同的需求直接切换即可
![](/media/202301//1672817579.233873.png)
##
### M1：大屏控制的画面全屏
![](/media/202306/2023-06-02_100444_900923.jpeg)
##
### M2：大屏控制主机的画面居中，两侧黑屏。
（调音台旁的HDMI线为S2信号源接入，如果S2信号源有单独接电脑，则两侧显示为S2信号源的画面，没有接则显示黑屏）
![](/media/202306/2023-06-02_100618_994070.jpeg)
##
### M3：主讲台旁HDMI线接电脑画面居中，两侧黑屏。
（如果S2信号源有单独接电脑，则两侧显示为S2信号源的画面，没有接则显示黑屏）
![](/media/202306/2023-06-02_101425_826062.jpeg)
##
### M4：主讲台旁边的外接HDMI线电脑画面全屏
![](/media/202306/2023-06-02_101749_048475.jpeg)
##
### M5：钉钉盒子投屏画面，居中，两侧黑屏。
（后台调音台旁的HDMI线为S2信号源接入，如果S2信号源有单独接电脑，则两侧显示为S2信号源的画面，没有接则显示黑屏）
![](/media/202306/2023-06-02_102208_844353.jpeg)
##
### M6：钉钉盒子投屏画面全屏
![](/media/202306/2023-06-02_102411_286059.jpeg)
##
#### S1:主电脑

#### S2：调音台旁外接HDMI线

#### S3：调音台旁边外接VGA线

#### S5：主讲台旁边外接HDMI线

#### S6：钉钉盒子

画面拼接器手动旋钮选择-用户模式，选择-模式7，大屏控制主机居中，S2,S3信号源分别显示在两侧
##

### 3、外接网线、音频线、HDMI线（主讲台旁边线路位置）![](/media/202301//1672817579.1904817.png)

### 音量调节
![](/media/202301//1672817579.2846231.jpeg)

1. 话筒总音量：调节话筒音量大小

2. 大屏主机输入：调节现场音量（音乐、视频、网络会议室时线上人员讲话，现场听到的音量。不包括话筒音量）

3. 外部声音输入：调节主讲台旁边外接音频线的电脑音量大小

4. 副电脑输入：调节副电脑音量大小

5. 大屏主机输出：调节网络会议线上人员听到的音量大小

注：如现场主机播放视频或音乐，小鱼网络会议线上人员不能听见声音，请右键音量图标-打开音量合成器，找到小鱼易连的音量图标，点击喇叭将音量设置为关闭状态（如图二状态）。

![](/media/202301//1672817579.3165097.png)

![](/media/202301//1672817579.3436692.png)
##
### 倒计时时钟使用说明：

![](/media/202305/2023-05-15_104846_843412.jpeg)
##### 正计时：1.先按正计，   2.按设置键，再按数字键，设置想要正计的时间，设置时间之后再按一次设置键，  3.按启动键开始计时。
如想重新开始计时，直接按复位键，再按启动即可。

![](/media/202305/2023-05-15_104409_648270.png)

##### 倒计时：1.先按倒计，   2.按设置键，再按数字键，设置想要倒计的时间，设置时间之后再按一次设置键，  3.按启动键开始计时。
如想重新开始倒计时，直接按复位键，再按启动即可。

![](/media/202305/2023-05-15_104545_868404.png)

秒表：1.先按秒表键，  2.再按启动键
如果想要看当前时间，直接按时钟键即可。
