学术报告厅设备操作文档

## 学士报告厅使用文档

1. 请依次打开以下标记了红框的设备（没有标记的设备不用管，只开红框标记的）

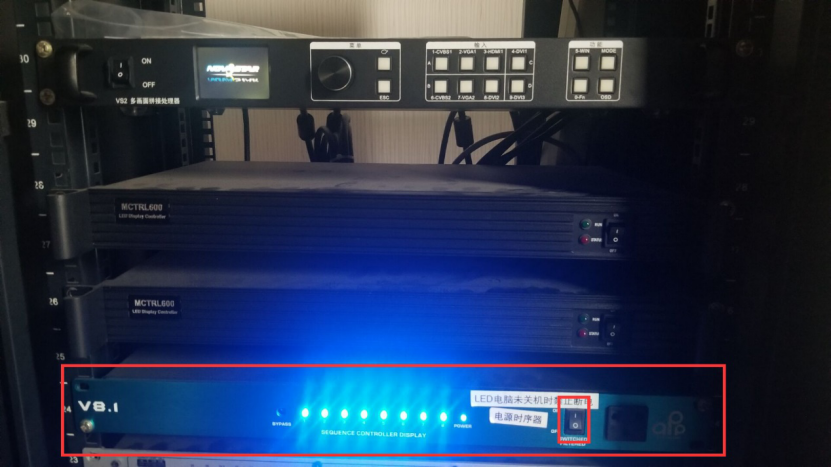

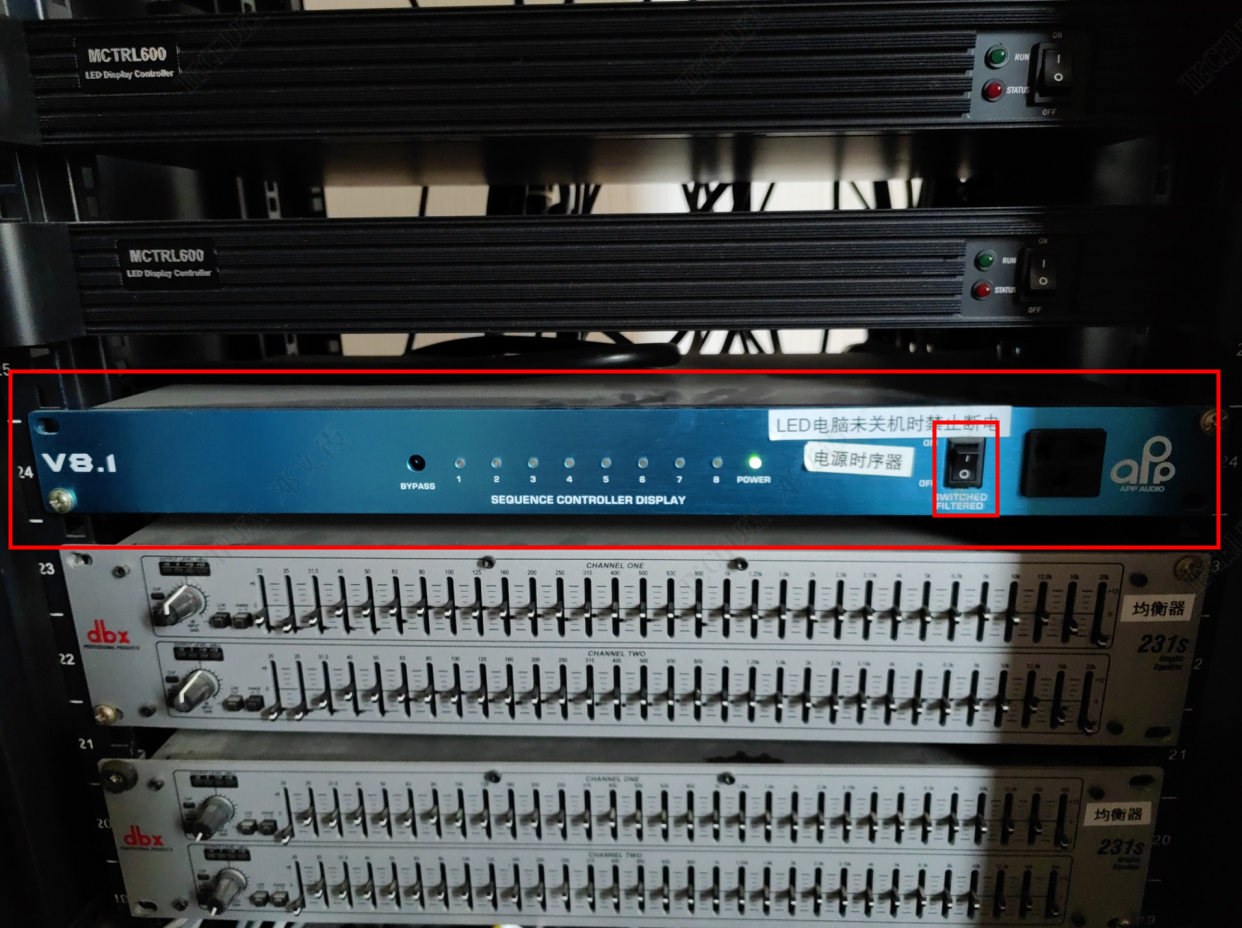

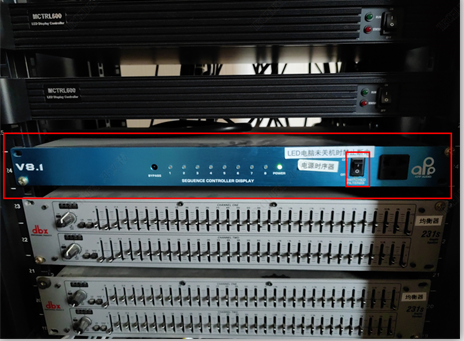

1、电源时序器

![](/media/202507/20250731093618573949.png)

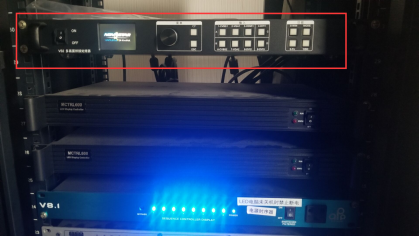

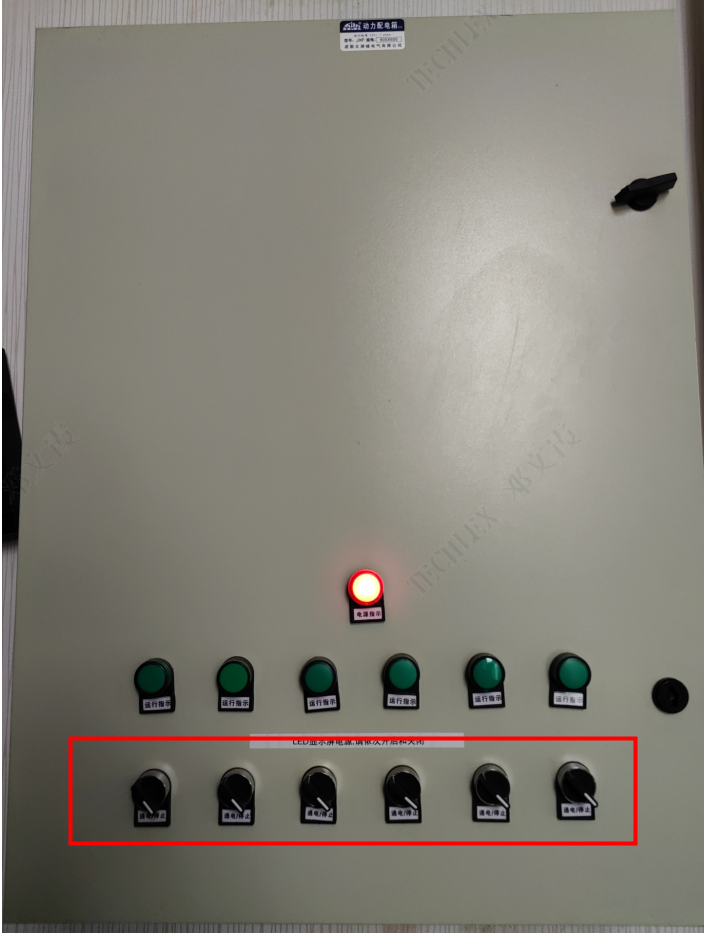

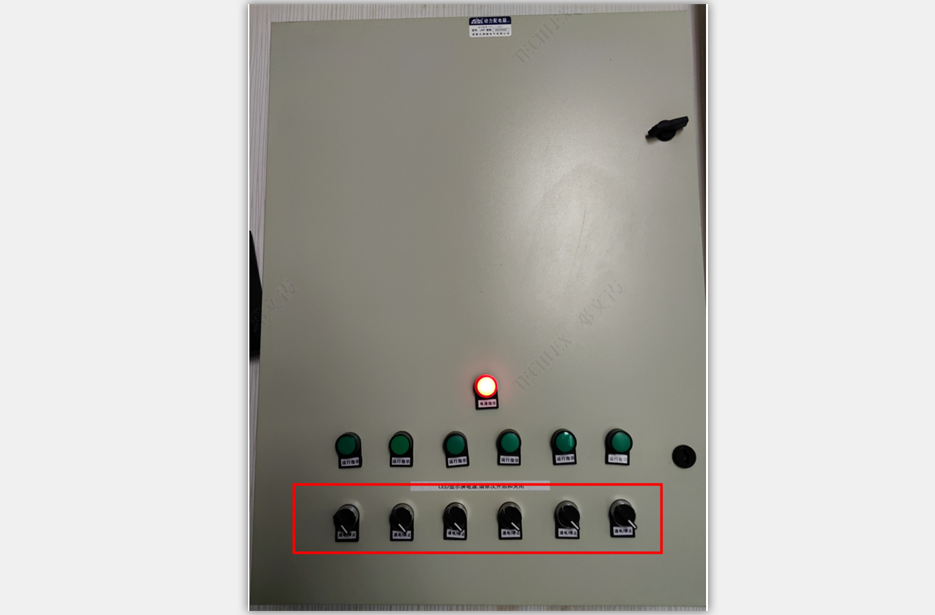

2、大厅正面LED大屏（开启或关闭时，请从左到右依次转动打开）

![](/media/202507/20250731093618598959.png)

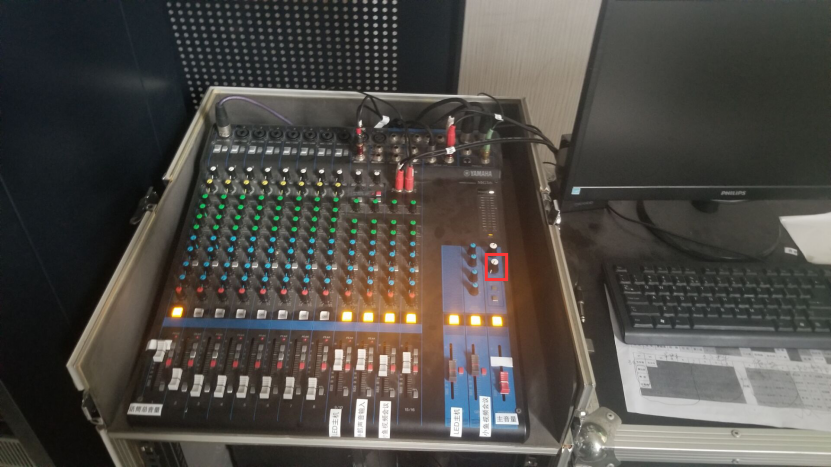

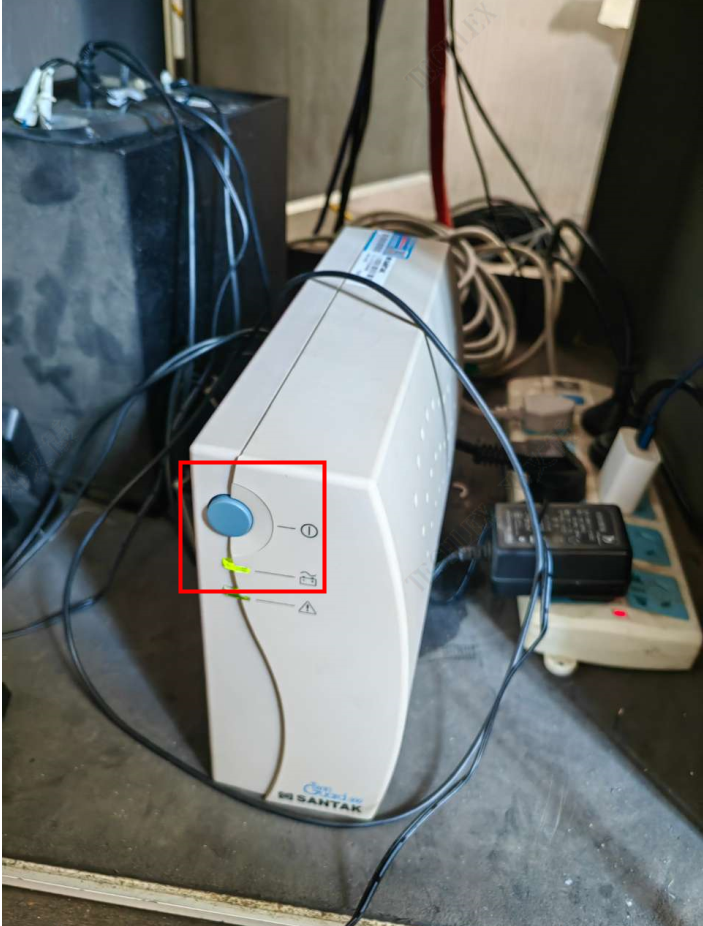

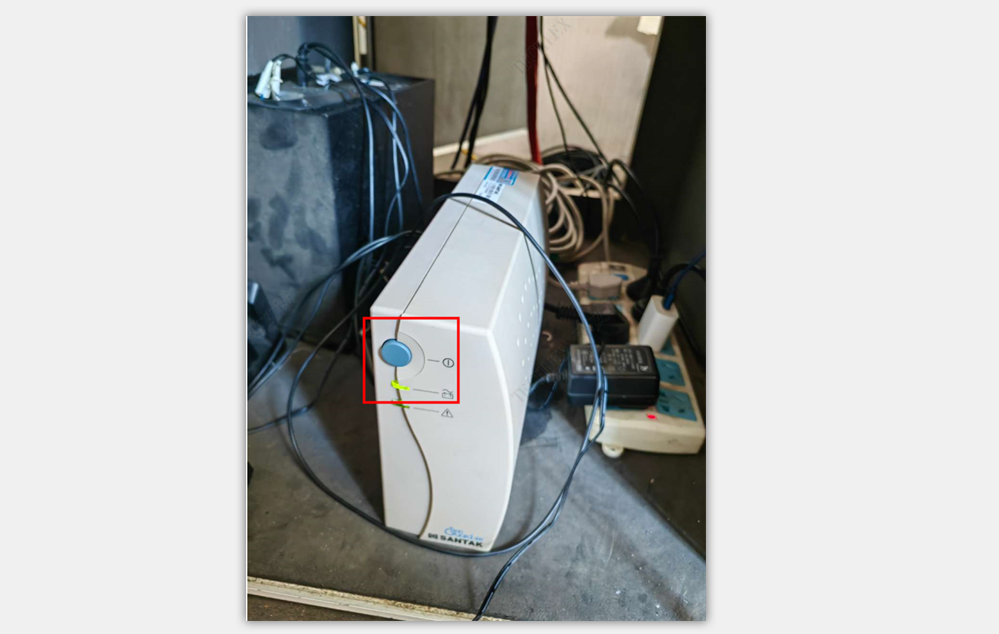

3、UPS电源（短按此按钮三秒听到滴一声响后即为打开，设备在调音台下方）

![](/media/202507/20250731093618638354.png)

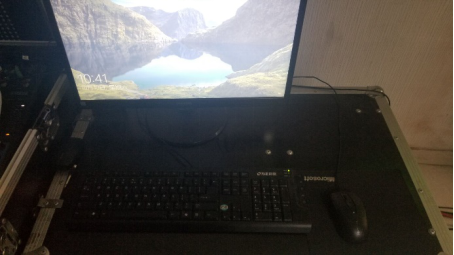

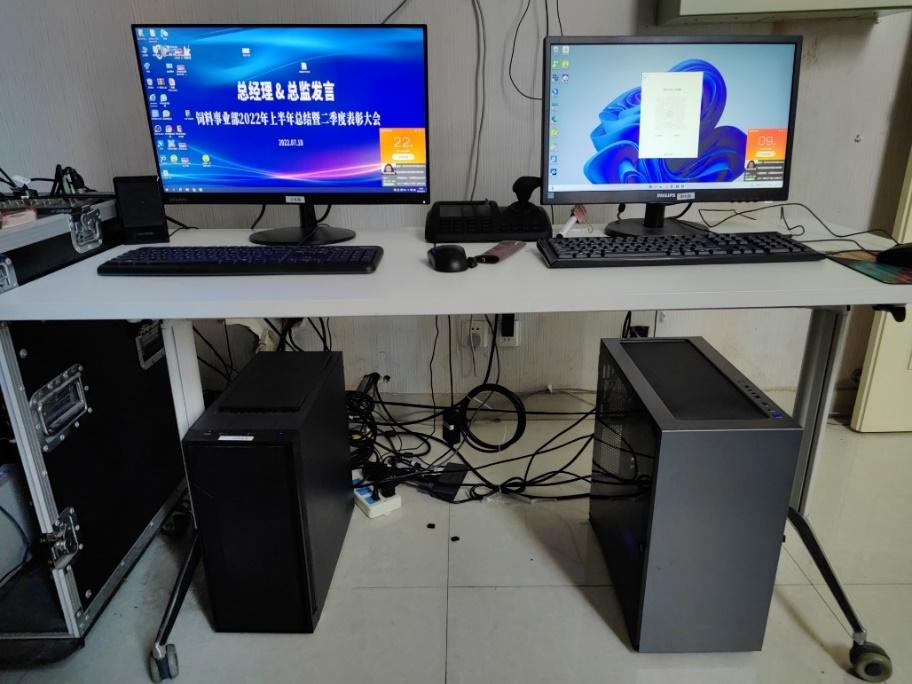

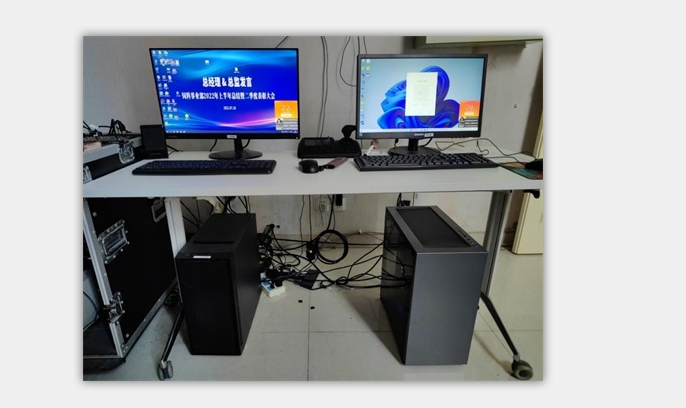

4、后台电脑主机

![](/media/202507/20250731093618655063.jpeg)

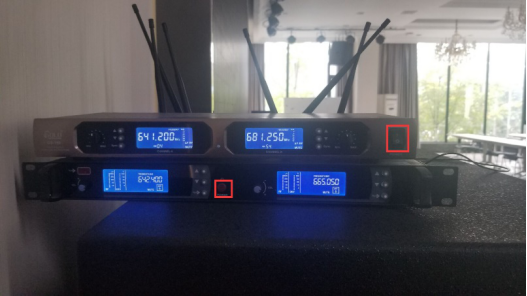

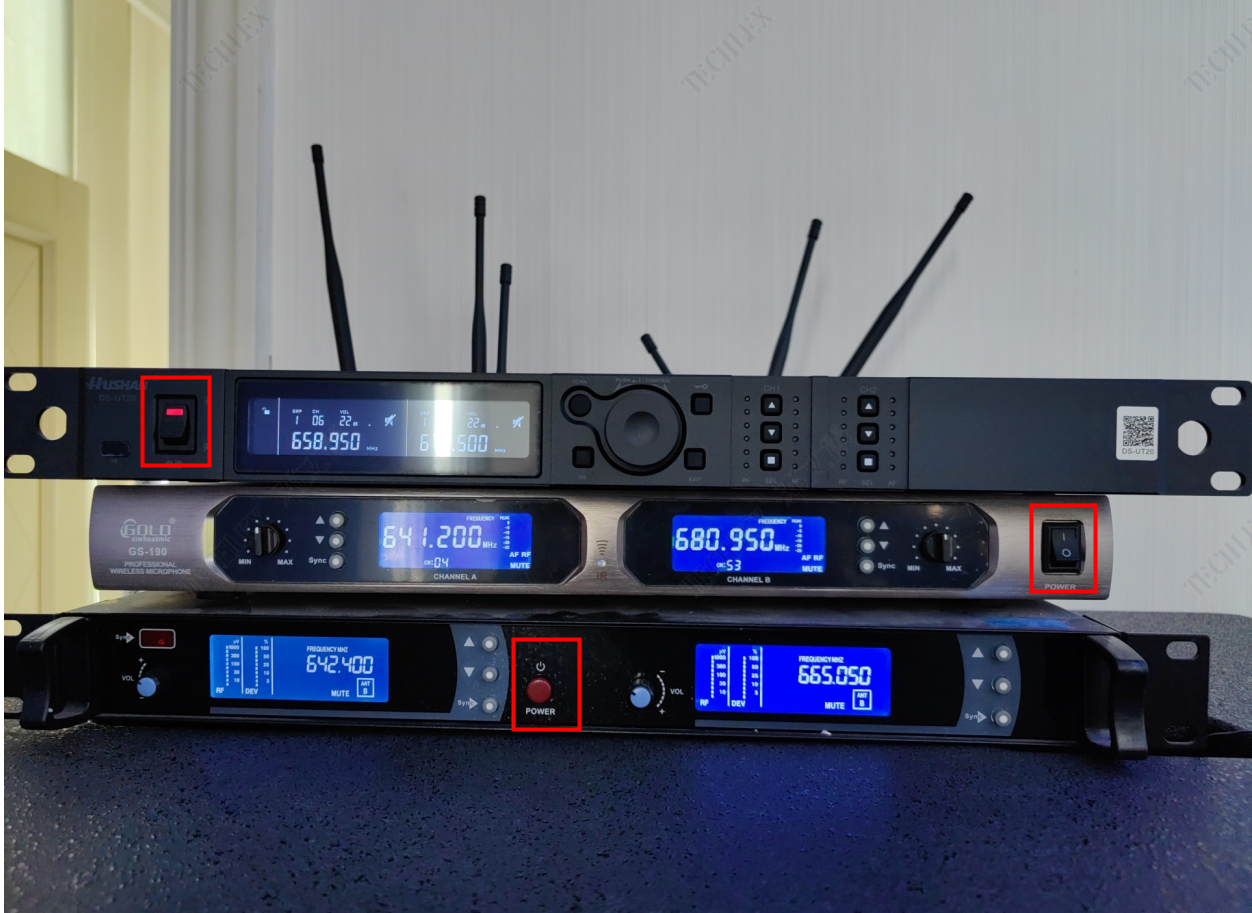

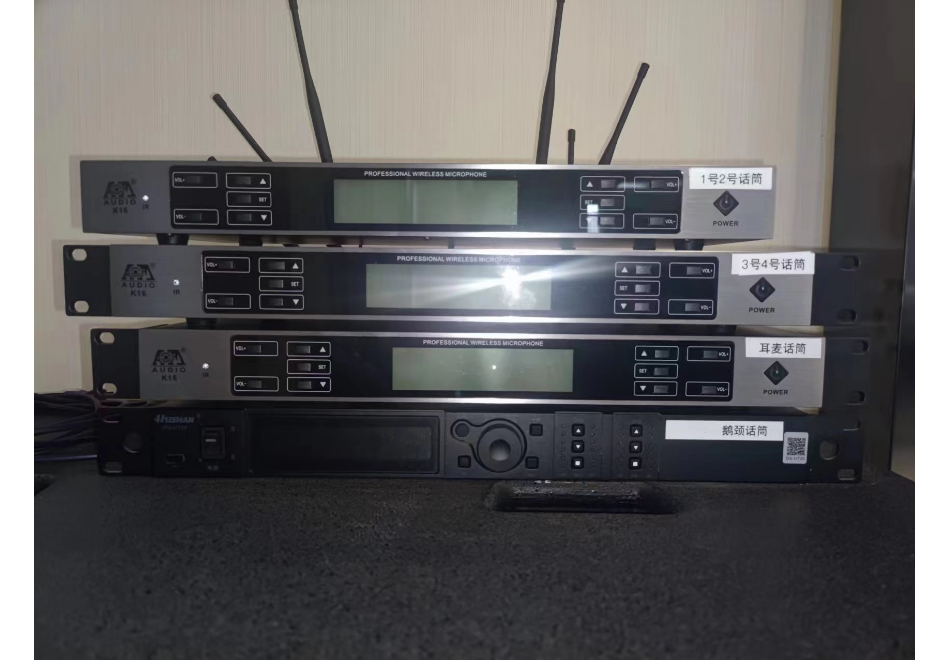

5、无线话筒接收器（设备位置在主讲台左边靠近门口的位置）

![](/media/202507/20250731093618665159.png)

## 设备操作方法：

### 1\. 摄像头控制器，调节摄像头画面角度。

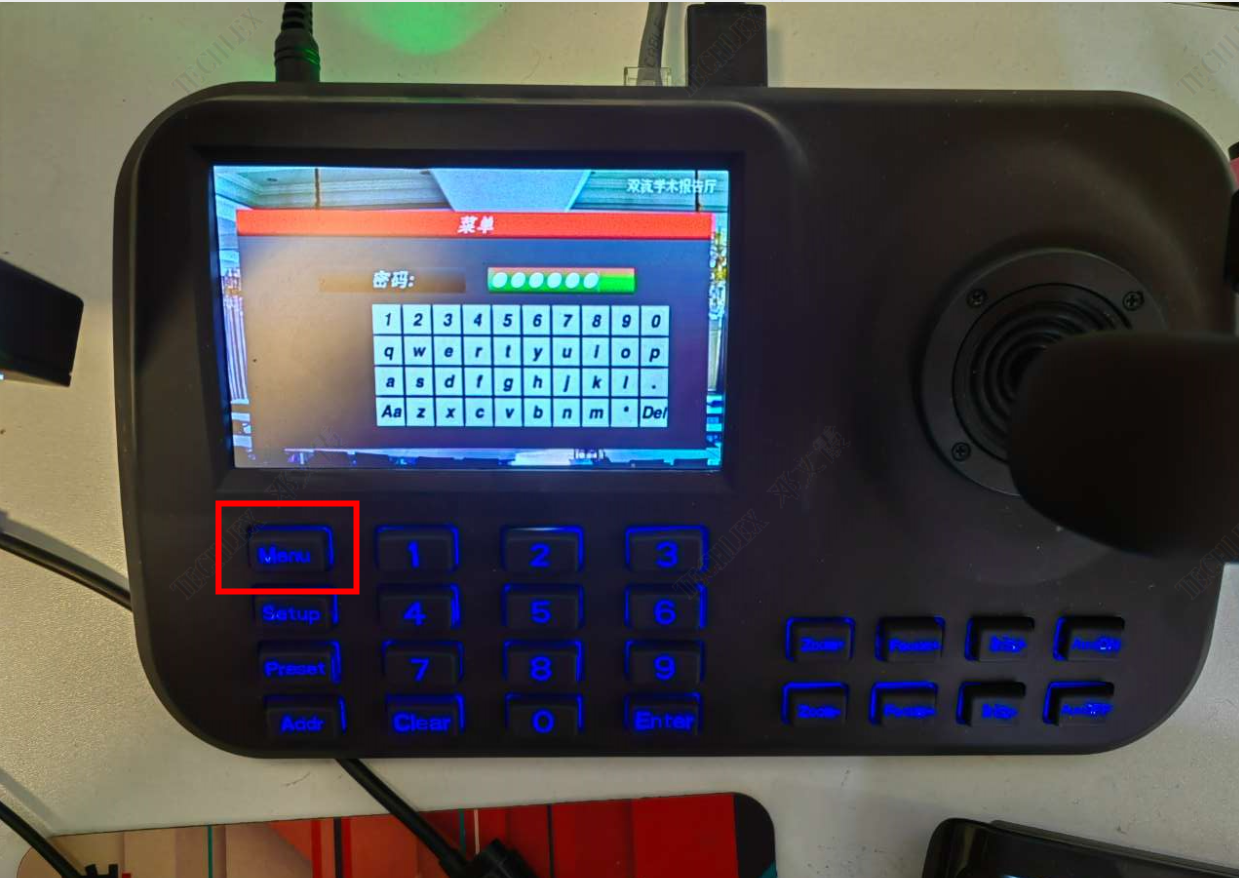

设备刚开机会显示一个密码框，按Menu按钮退出

![](/media/202507/20250731093618691358.png)

摇杆可以调节摄像头拍摄角度，上下左右，以及放大缩小。

顺时针旋转为放大，逆时针旋转为缩小。

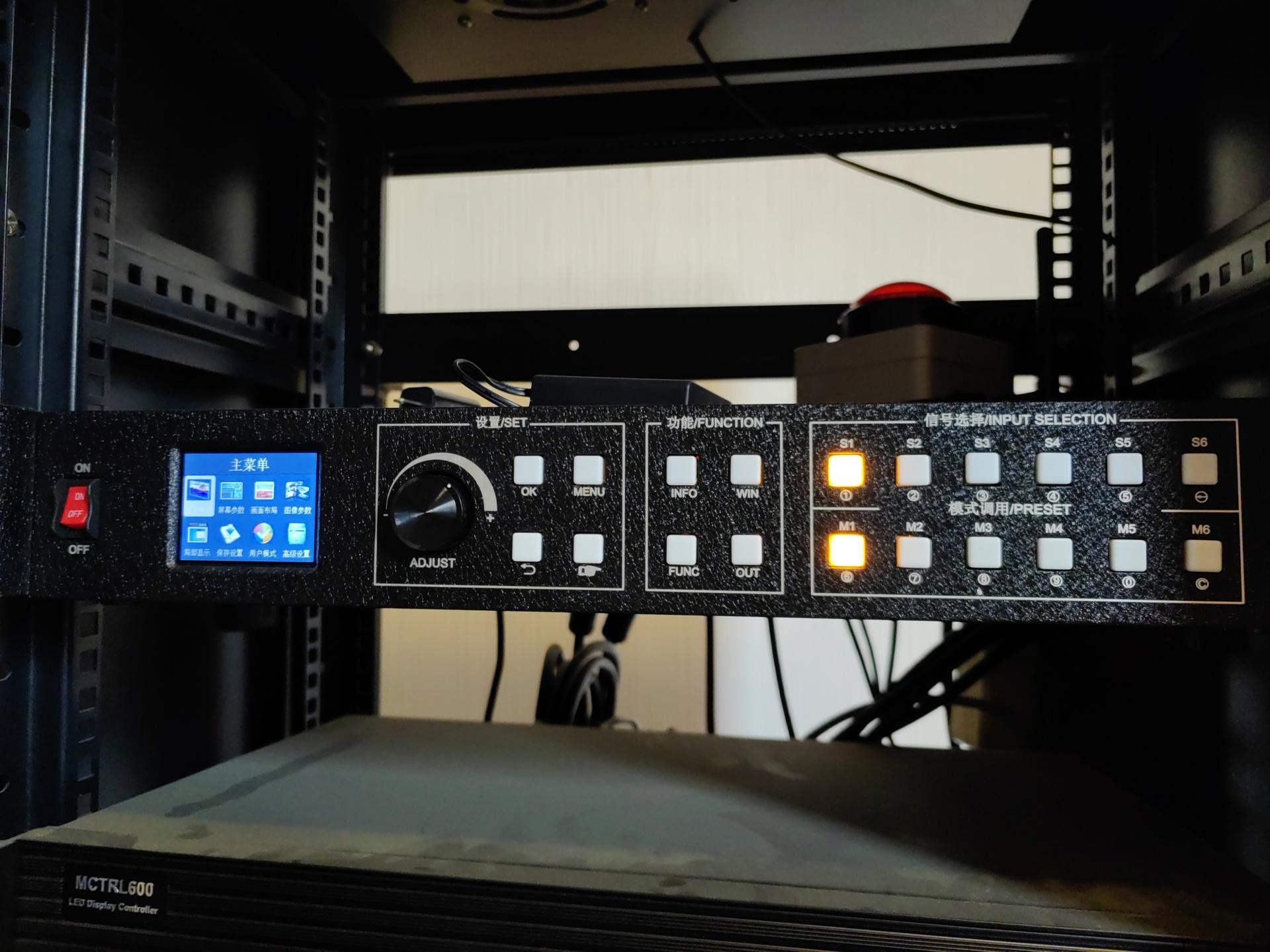

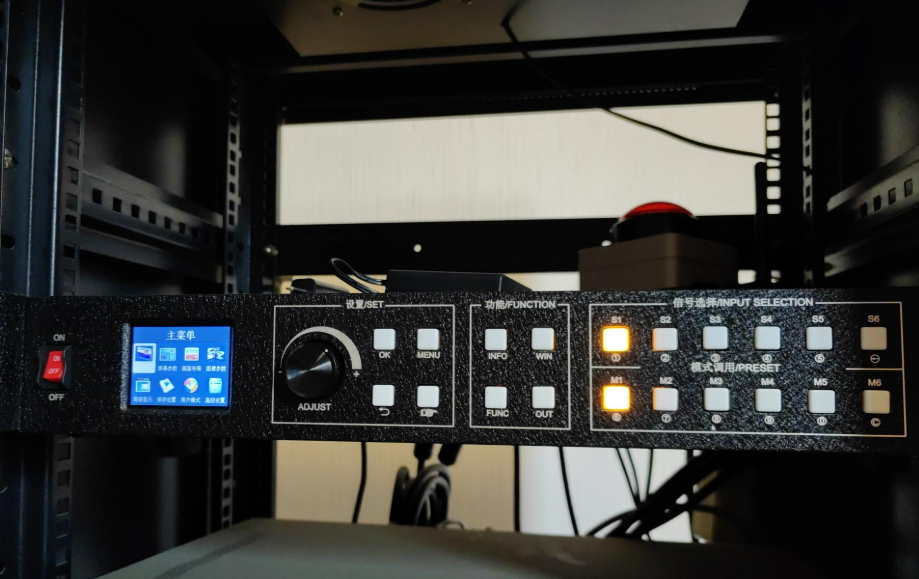

### 2\. 多画面拼接器（控制会议厅主大屏画面显示方式）

![](/media/202507/20250731093618712043.jpeg)

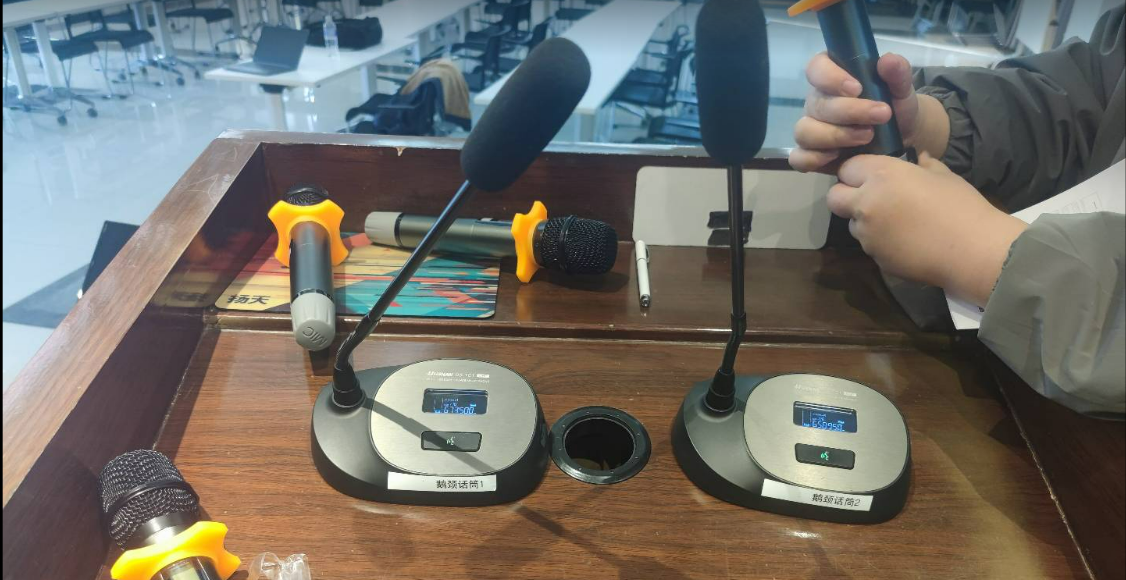

## 会议设备使用方法

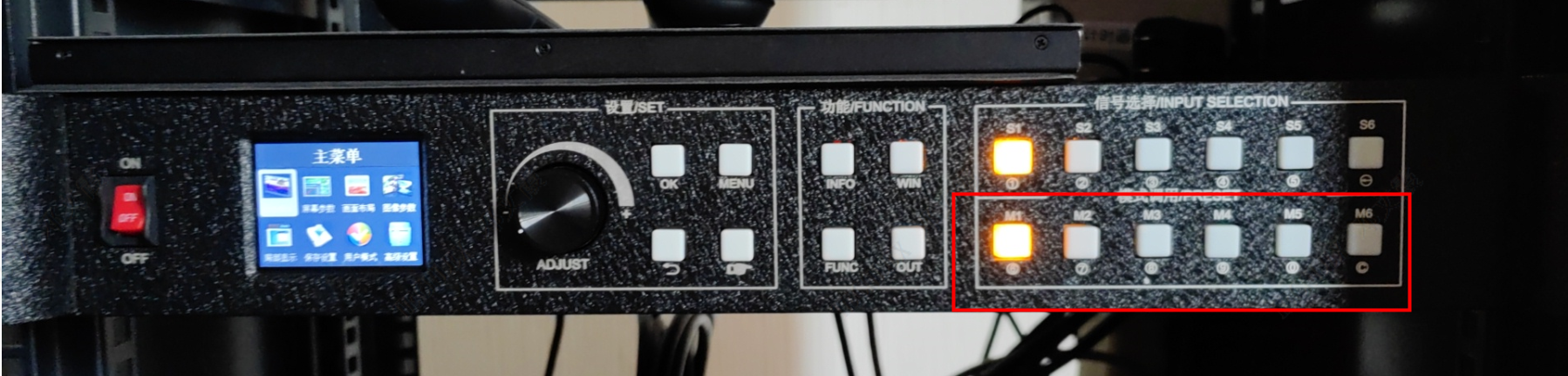

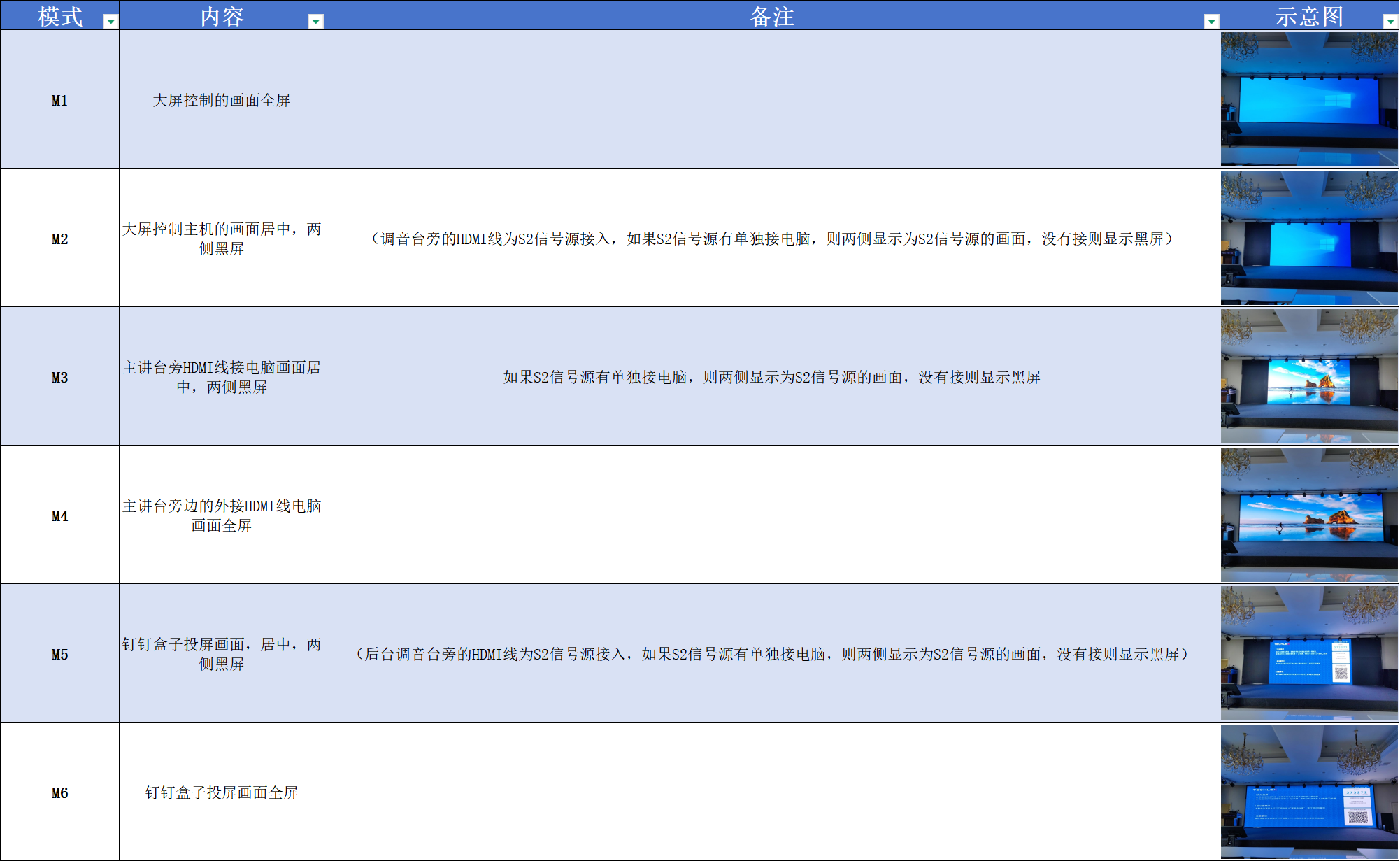

1、 上面一排的 S1\-S6表示6个信号输入源；下面一排的 M1\-M6表示6个不同场景，大屏已预设好6个场景M1\-M6，根据不同的需求直接切换即可

![](/media/202507/20250731093618733494.png)

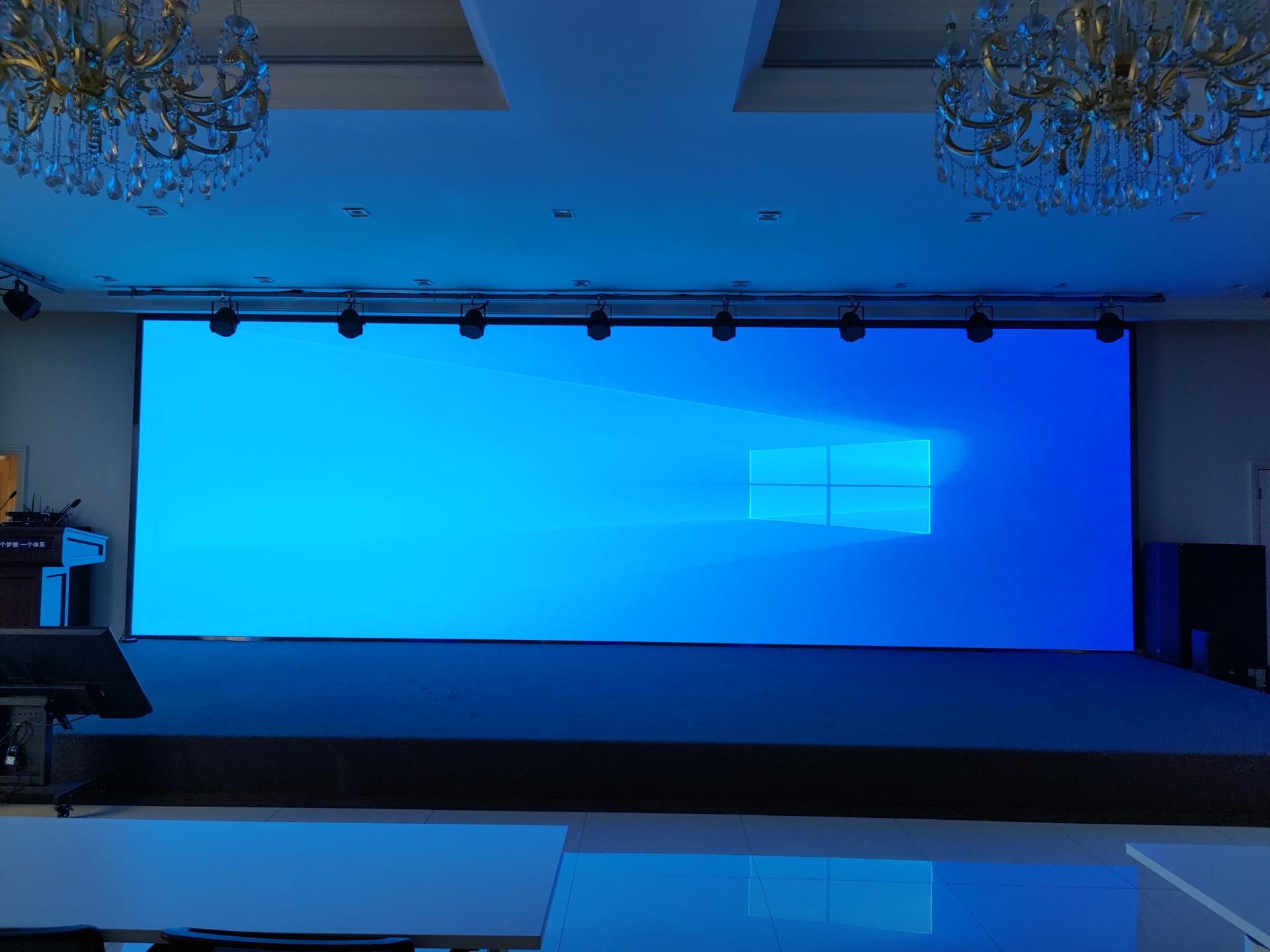

### M1：大屏控制的画面全屏

![](/media/202507/20250731093618753615.jpeg)

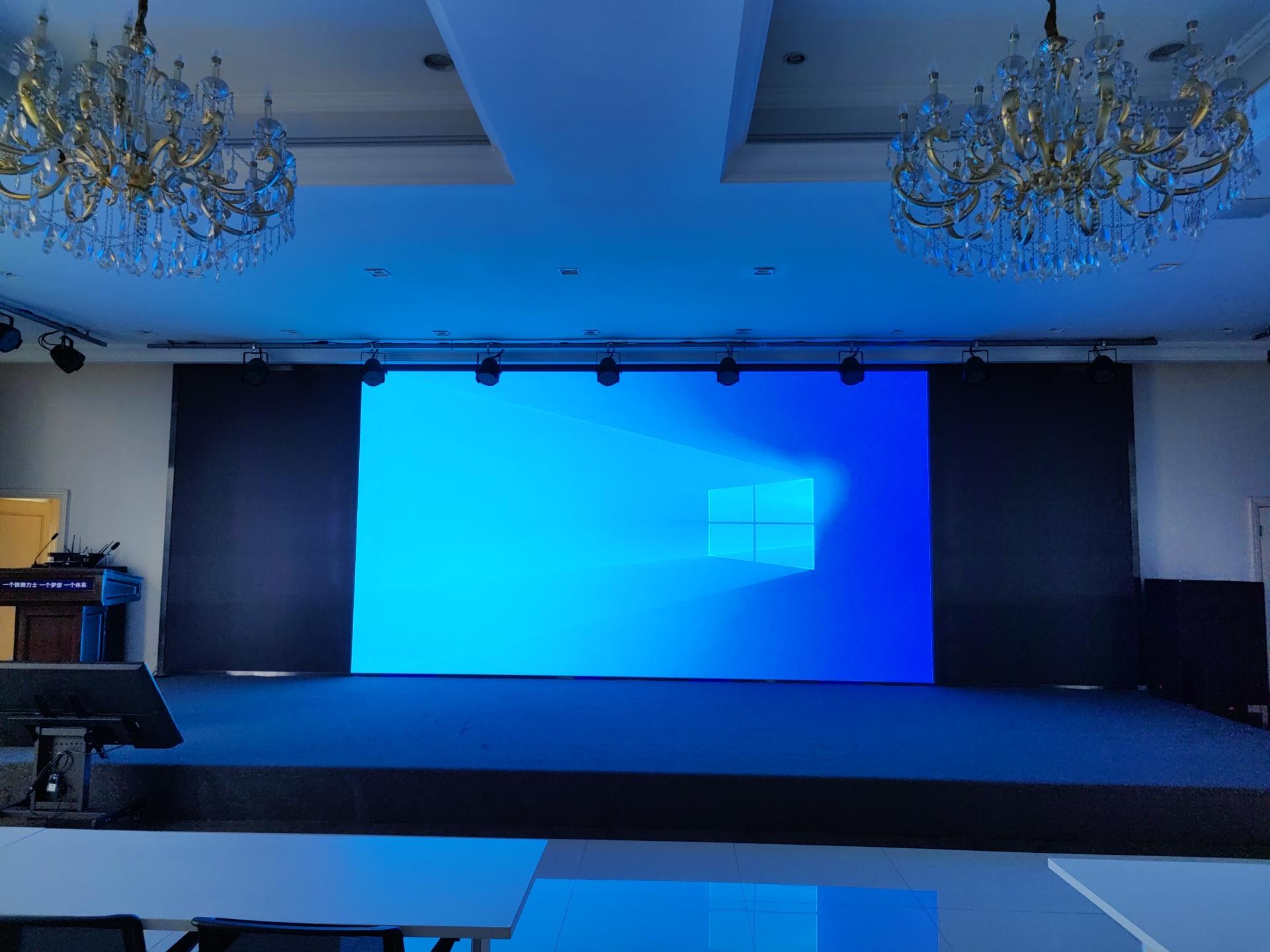

### M2：大屏控制主机的画面居中，两侧黑屏。

（调音台旁的HDMI线为S2信号源接入，如果S2信号源有单独接电脑，则两侧显示为S2信号源的画面，没有接则显示黑屏）

![](/media/202507/20250731093618771680.jpeg)

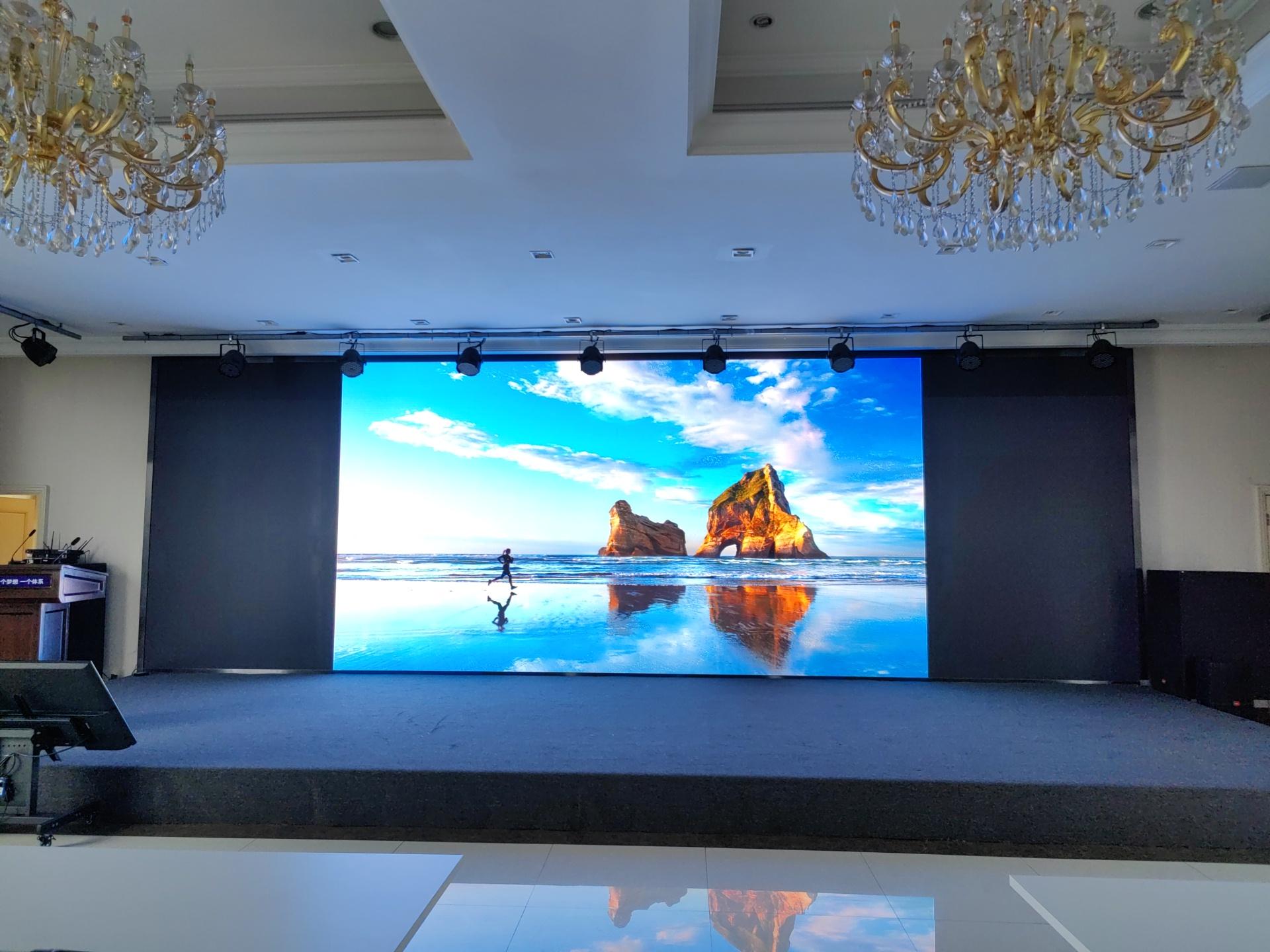

### M3：主讲台旁HDMI线接电脑画面居中，两侧黑屏。

（如果S2信号源有单独接电脑，则两侧显示为S2信号源的画面，没有接则显示黑屏）

![](/media/202507/20250731093618786579.jpeg)

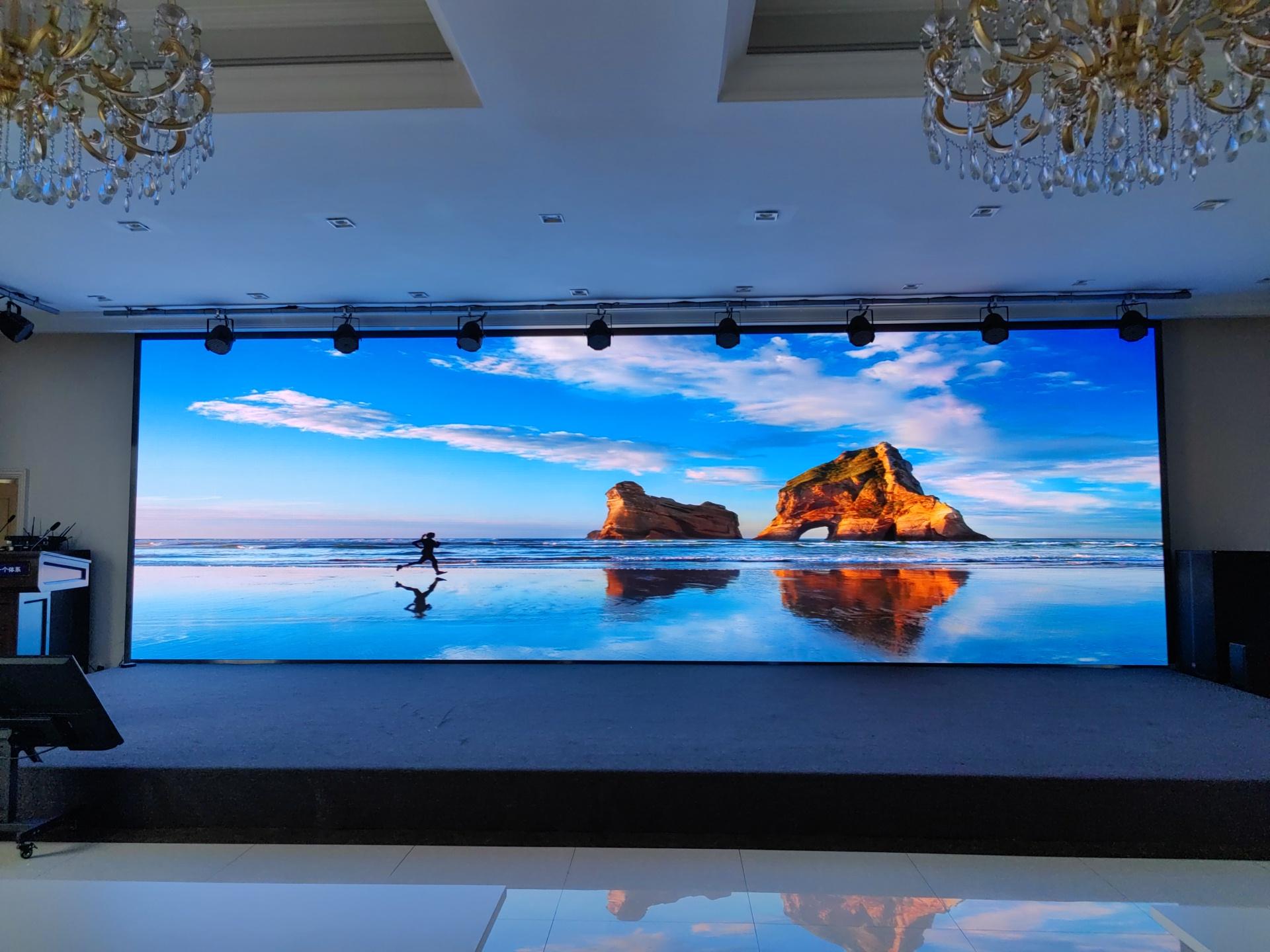

### M4：主讲台旁边的外接HDMI线电脑画面全屏

![](/media/202507/20250731093618799626.jpeg)

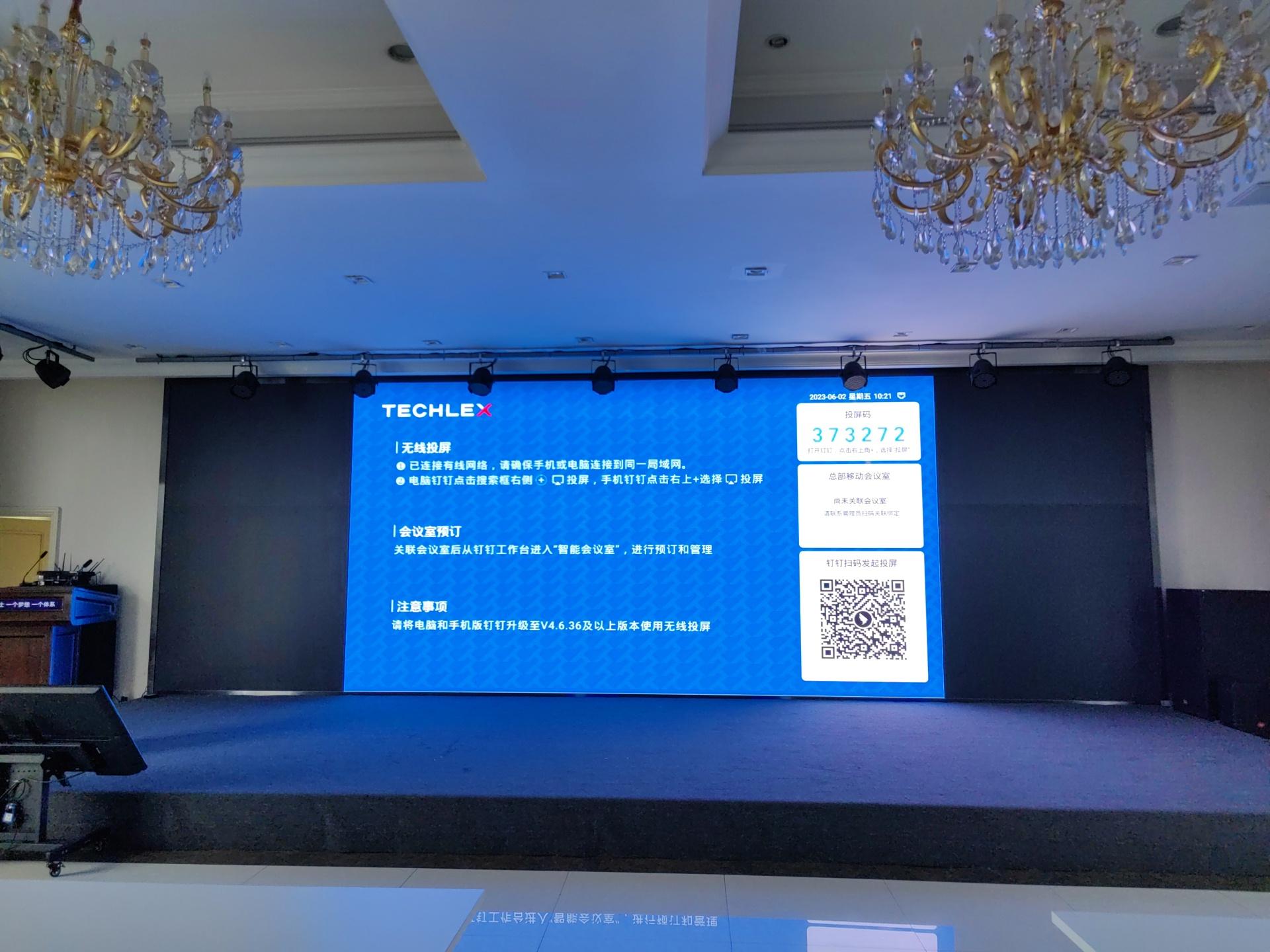

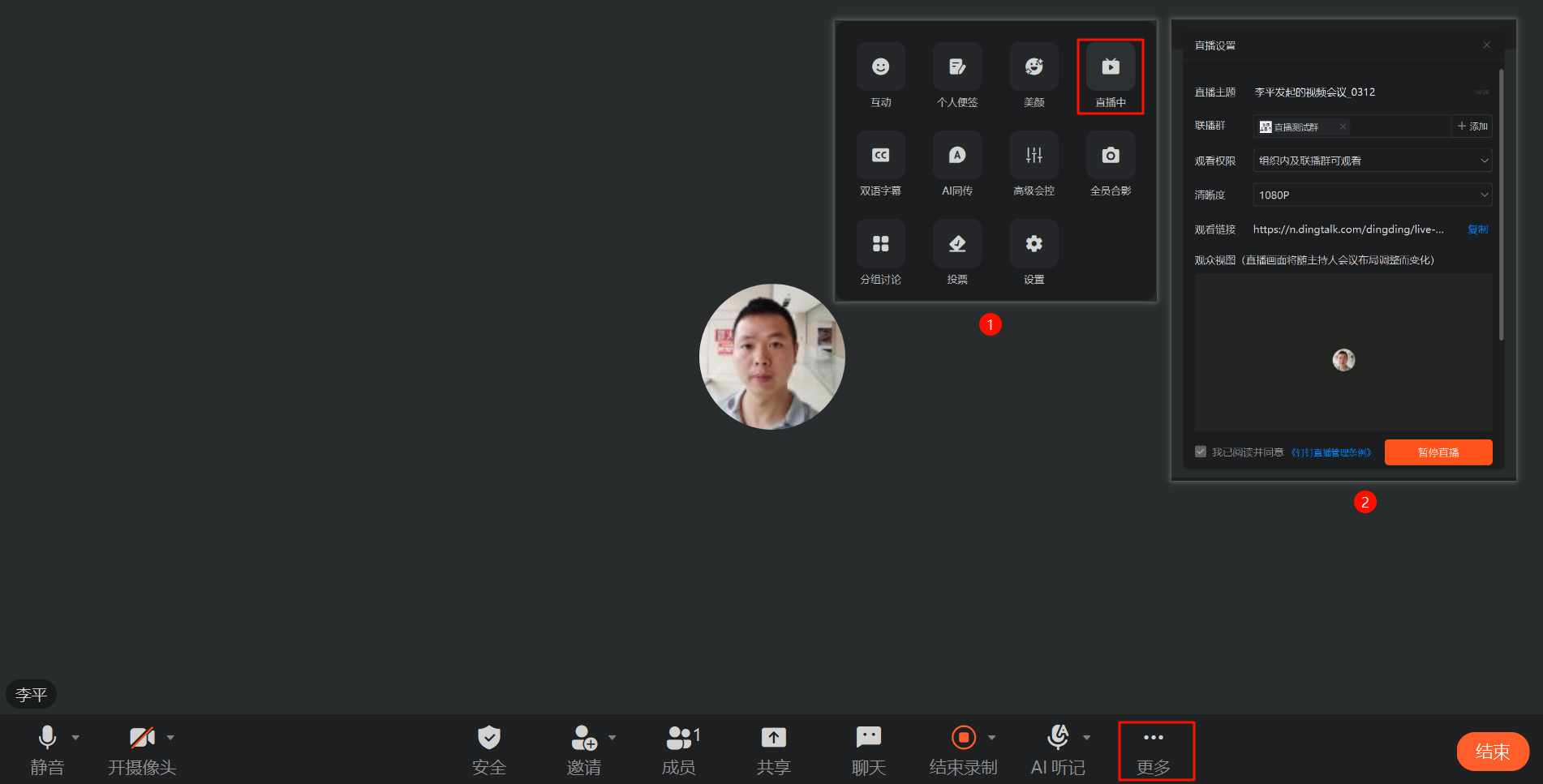

### M5：钉钉盒子投屏画面，居中，两侧黑屏。

（后台调音台旁的HDMI线为S2信号源接入，如果S2信号源有单独接电脑，则两侧显示为S2信号源的画面，没有接则显示黑屏）

![](/media/202507/20250731093618812081.jpeg)

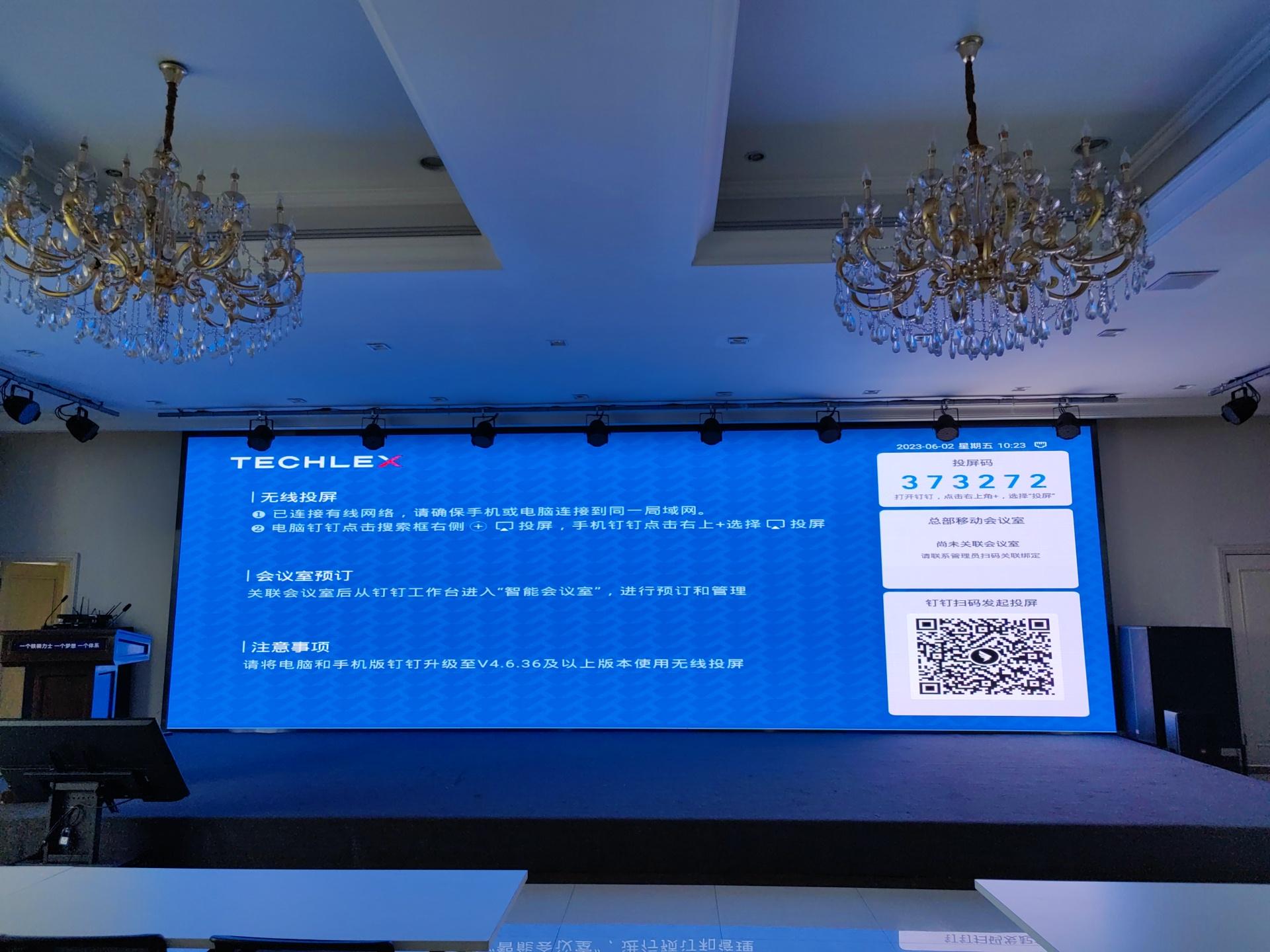

### M6：钉钉盒子投屏画面全屏

![](/media/202507/20250731093618823611.jpeg)

#### S1:主电脑

#### S2：调音台旁外接HDMI线

#### S3：调音台旁边外接VGA线

#### S5：主讲台旁边外接HDMI线

#### S6：钉钉盒子

画面拼接器手动旋钮选择\-用户模式，选择\-模式7，大屏控制主机居中，S2,S3信号源分别显示在两侧

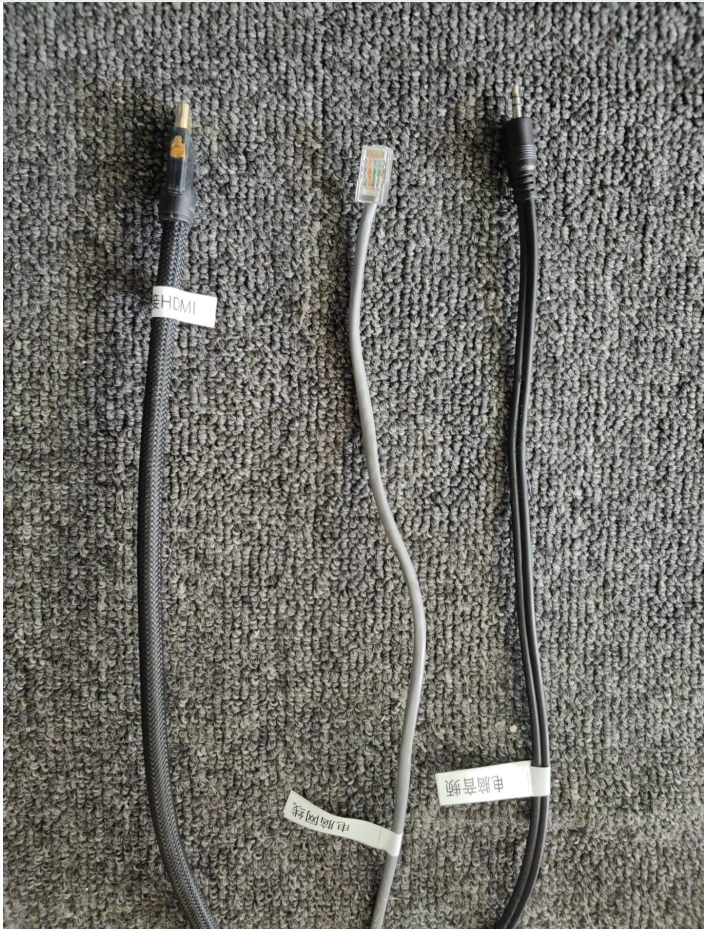

### 3、外接网线、音频线、HDMI线（主讲台旁边线路位置）

![](/media/202507/20250731093618838883.png)

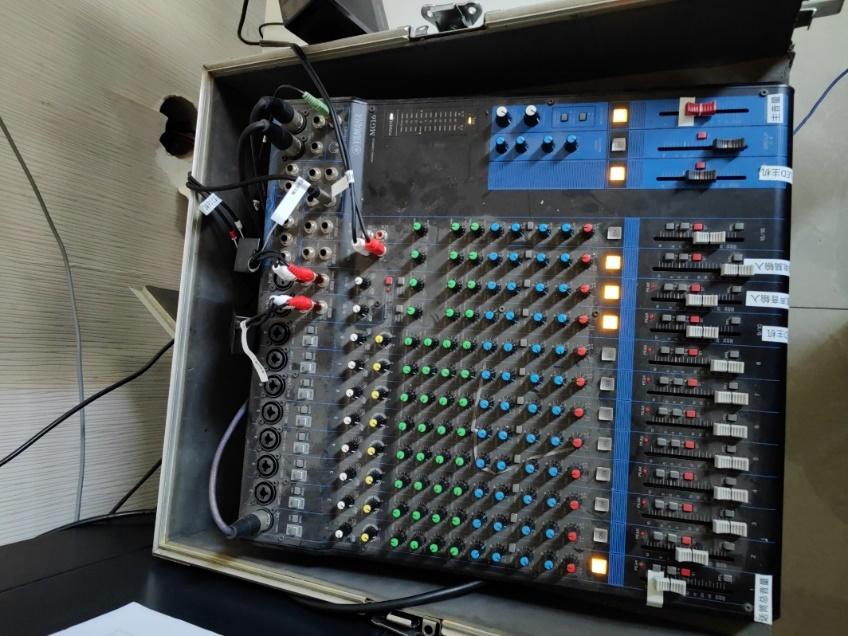

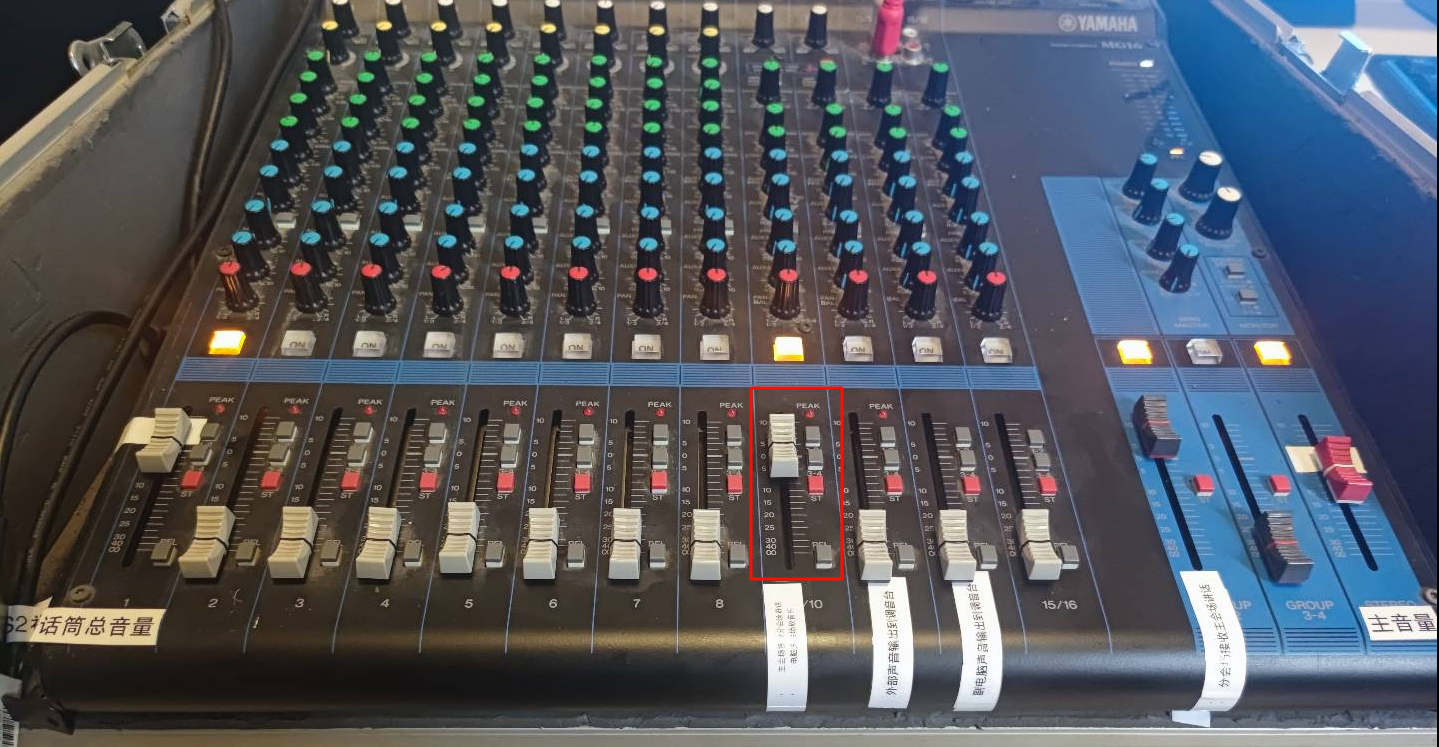

### 音量调节

![](/media/202507/20250731093618863607.jpeg)

话筒总音量：调节话筒音量大小

大屏主机输入：调节现场音量（音乐、视频、网络会议室时线上人员讲话，现场听到的音量。不包括话筒音量）

外部声音输入：调节主讲台旁边外接音频线的电脑音量大小

副电脑输入：调节副电脑音量大小

大屏主机输出：调节网络会议线上人员听到的音量大小

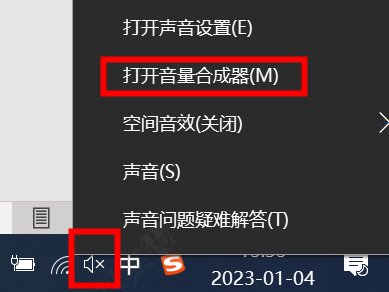

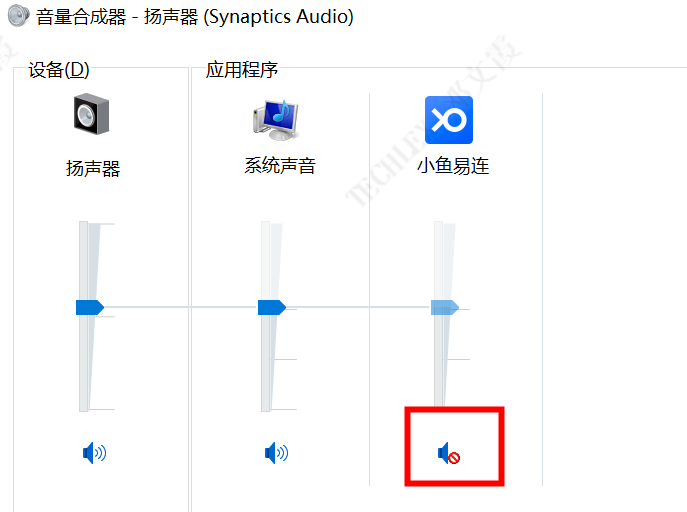

注：如现场主机播放视频或音乐，小鱼网络会议线上人员不能听见声音，请右键音量图标\-打开音量合成器，找到小鱼易连的音量图标，点击喇叭将音量设置为关闭状态（如图二状态）。

![](/media/202507/20250731093618874504.png)

![](/media/202507/20250731093618882948.png)

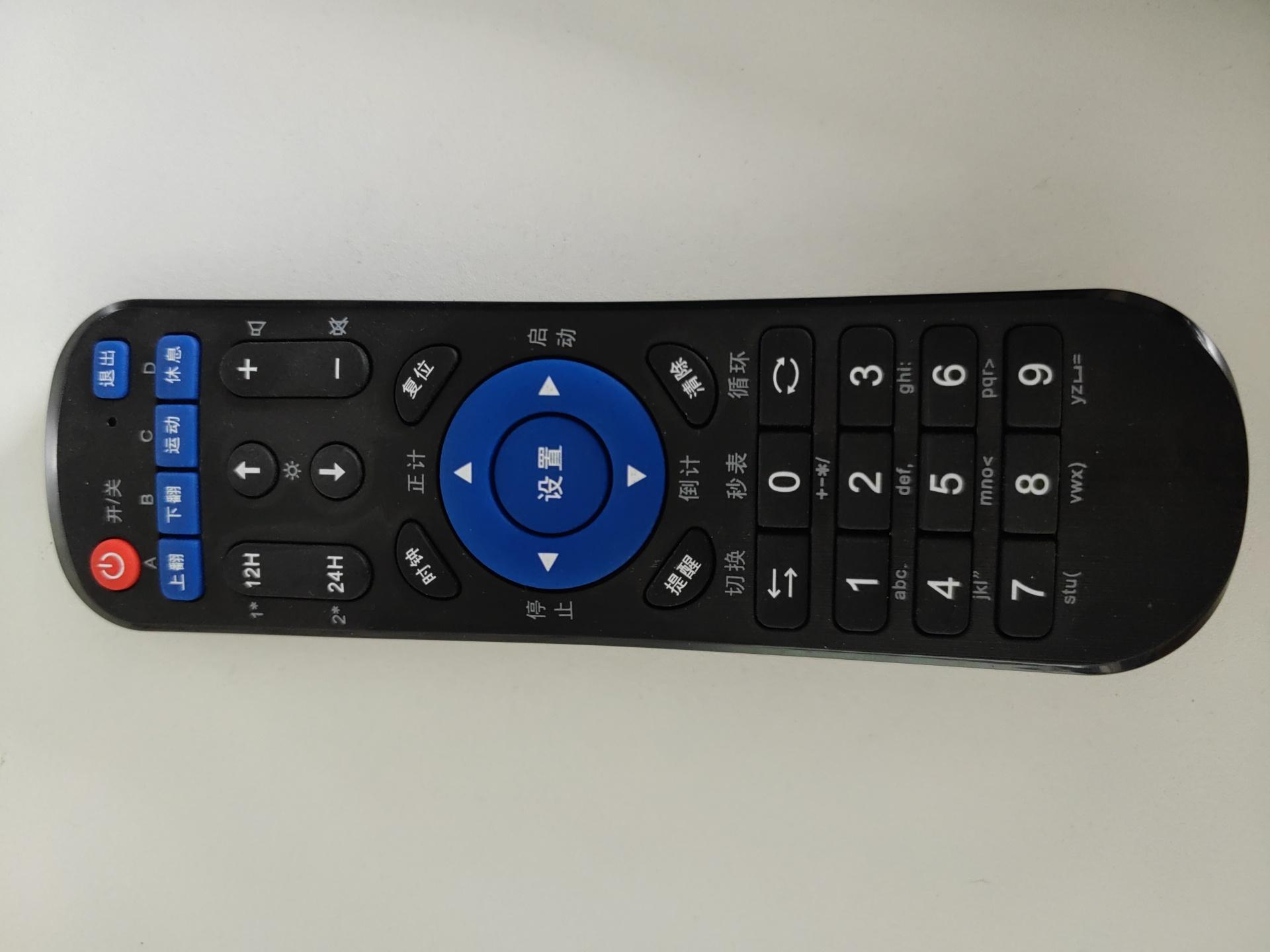

### 倒计时时钟使用说明：

![](/media/202507/20250731093618892393.jpeg)

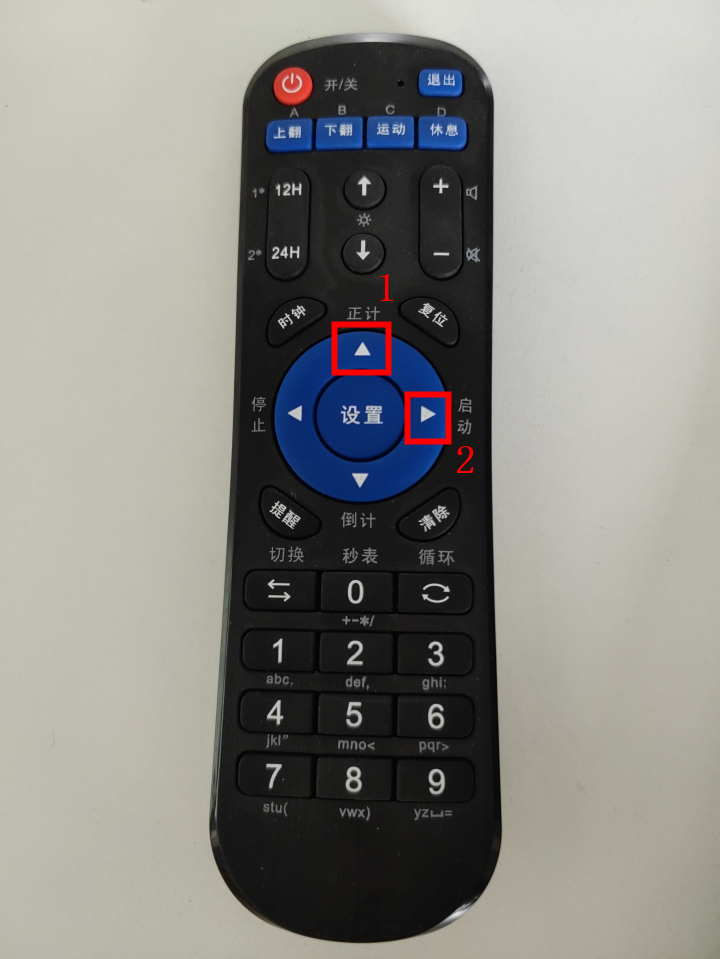

##### 正计时：1\.先按正计， 2\.按设置键，再按数字键，设置想要正计的时间，设置时间之后再按一次设置键， 3\.按启动键开始计时。

如想重新开始计时，直接按复位键，再按启动即可。

![](/media/202507/20250731093618903105.png)

##### 倒计时：1\.先按倒计， 2\.按设置键，再按数字键，设置想要倒计的时间，设置时间之后再按一次设置键， 3\.按启动键开始计时。

如想重新开始倒计时，直接按复位键，再按启动即可。

![](/media/202507/20250731093618918636.png)

秒表：1\.先按秒表键， 2\.再按启动键 如果想要看当前时间，直接按时钟键即可。
