AI 绘画创作

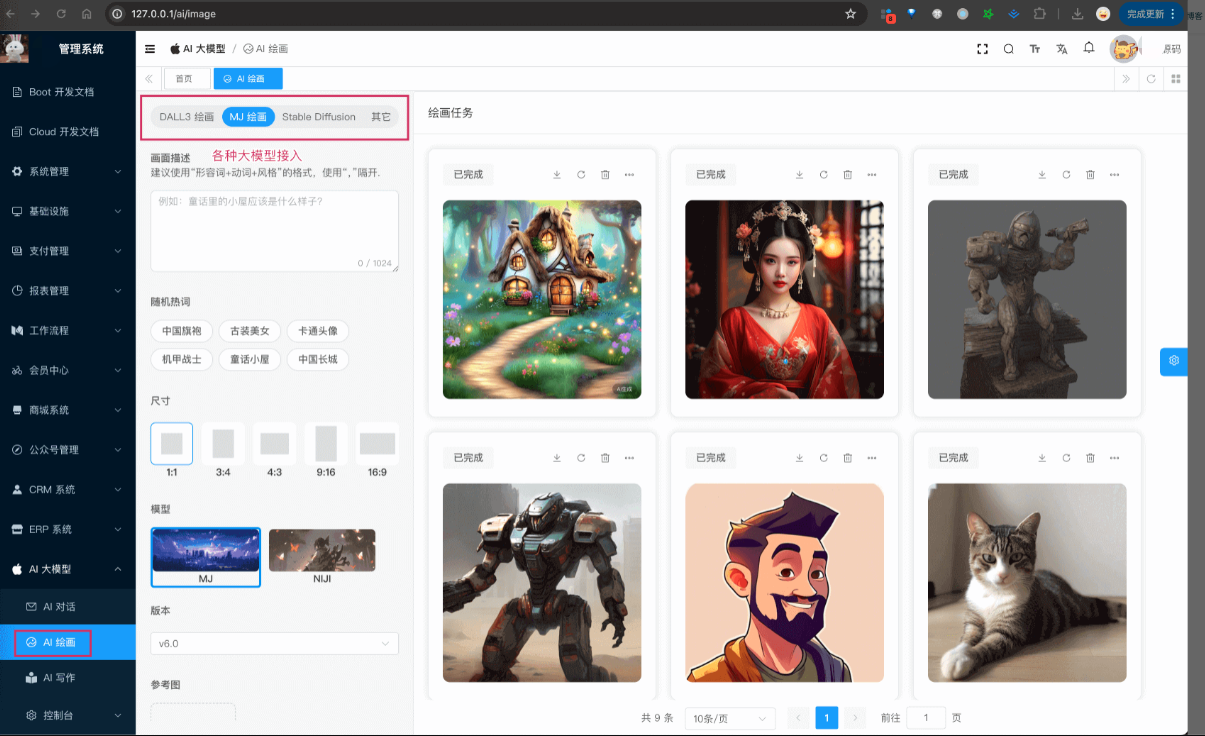

AI 绘画，基于 LLM 大模型，实现使用文本生成图片的功能。目前接入的是：

- OpenAI 的 DALL 模型
- StabilityAI 的 Stable Diffusion 模型
- Midjourney 的 Midjourney 模型

![](/media/202408/2024-08-29_114906_283312.png)

整个功能，涉及到 2 个表：

- 【配置】ai_api_key：API 秘钥表
- 【绘画】ai_image：绘画记录表
下面，我们逐个表进行介绍，这个过程中也会讲讲对应的功能。

> 省略 creator/create_time/updater/update_time/deleted/tenant_id 等通用字段

> 补充说明：
AI 绘画只是 AI 在 Image 图片中的一种场景，实际还有图片解析（识别）、图片合并等等，后续根据情况接入。
不过有一点比较尴尬，项目所使用的 Spring AI 库，目前只支持“文本生成图片”的功能，其它功能貌似没有计划，这样导致后续需要自己逐个集成！

## 1. API 秘钥表
在 《AI 对话》 中，我们已经介绍了 API 秘钥表，这里就不再赘述了。
你想使用哪个模型绘画，可以参考对应的文档，进行配置：

- 通义千问的万象模型：《【模型接入】通义千问》
- 文心一言的 ernie_Vilg 模型：《【模型接入】文心一言》
- 智谱 GLM 的 CogView 模型：《【模型接入】智谱 GLM》
- OpenAI 的 DALL 模型：《【模型接入】OpenAI》
- StabilityAI 的 Stable Diffusion 模型：《【模型接入】Stable Diffusion》
- Midjourney 的 Midjourney 模型：《【模型接入】Midjourney》
另外，文心一言、星火等模型，也可以用来绘画，后续会看情况接入！

> 友情提示：
一般情况下，建议先使用 《【模型接入】通义千问》 模块，因为免费送了一些 tokens，可以先体验一下。

## 2. 绘画记录表
绘画记录表，用户每发起一次“文本生成图片”，都会记录一条记录。

### 2.1 表结构
> CREATE TABLE `ai_image` (
 `id` bigint NOT NULL AUTO_INCREMENT COMMENT '编号',
 `user_id` bigint NOT NULL COMMENT '用户编号',
 `public_status` bit(1) NOT NULL COMMENT '是否发布',
 `platform` varchar(64) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci NOT NULL COMMENT '平台',
 `model` varchar(64) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci NOT NULL COMMENT '模型',
 `prompt` varchar(2000) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci NOT NULL COMMENT '提示词',
 `width` int NOT NULL COMMENT '图片宽度',
 `height` int NOT NULL COMMENT '图片高度',
 `options` json DEFAULT NULL COMMENT '绘制参数',
 `status` tinyint NOT NULL COMMENT '绘画状态',
 `pic_url` varchar(2048) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci DEFAULT NULL COMMENT '图片地址',
 `error_message` varchar(1024) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci DEFAULT NULL COMMENT '错误信息',
 `task_id` varchar(1024) CHARACTER SET utf8mb4 COLLATE utf8mb4_0900_bin DEFAULT NULL COMMENT '任务编号',
 `buttons` varchar(2048) CHARACTER SET utf8mb4 COLLATE utf8mb4_0900_bin DEFAULT NULL COMMENT 'mj buttons 按钮',
 PRIMARY KEY (`id`)
) ENGINE=InnoDB AUTO_INCREMENT=131 DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_unicode_ci COMMENT='AI 绘画表';

① user_id 字段：对应 system_users 表的 id 字段，表示哪个用户生成的图片。
public_status 字段：表示是否发布，默认为 false 不发布（不公开）。管理员可以在后台操作，设置某个图片为发布（公开）。

② platform 字段：表示平台，对应 AiPlatformEnum 枚举，目前支持多个 AI 大模型。
model 字段：表示模型标识，对应不同的平台的模型标识，例如说 OpenAI 的 dall-e-3、dall-e-2，StabilityAI 的 stable-diffusion-v1-6 等等。

③ prompt 字段：表示提示词，用户输入的文本。
width、height 字段：表示图片的宽度、高度。
options 字段：表示绘制参数，JSON 格式，因为不同平台有不同的参数。例如说：OpenAI 的 OpenAiImageOptions、StabilityAI 的 StabilityAiImageOptions 拓展参数。

④ status 字段：表示绘画状态，对应 AiImageStatusEnum 枚举，目前有 10 进行中、20 生成成功、30 生成失败。因为绘图比较耗时，所以它的整体流程是：
用户发起绘画请求，先插入一条状态为 10 进行中的 ai_image 记录
后端异步调用 AI 大模型，生成图片。生成成功后，更新状态为 20 生成成功
前端轮询查询，如果状态为 20 生成成功，就显示图片
pic_url 字段：表示图片地址，生成成功后，会把图片地址存储在这里。
error_message 字段：表示错误信息，生成失败后，会把错误信息存储在这里。

⑤ task_id 字段：Midjourney 的生成图片是异步的，所以需要一个任务编号，用来查询生成状态。
buttons 字段：Midjourney 生成图片后，会返回一些按钮，用来操作图片。这个字段存储这些按钮。

### 2.2 管理后台

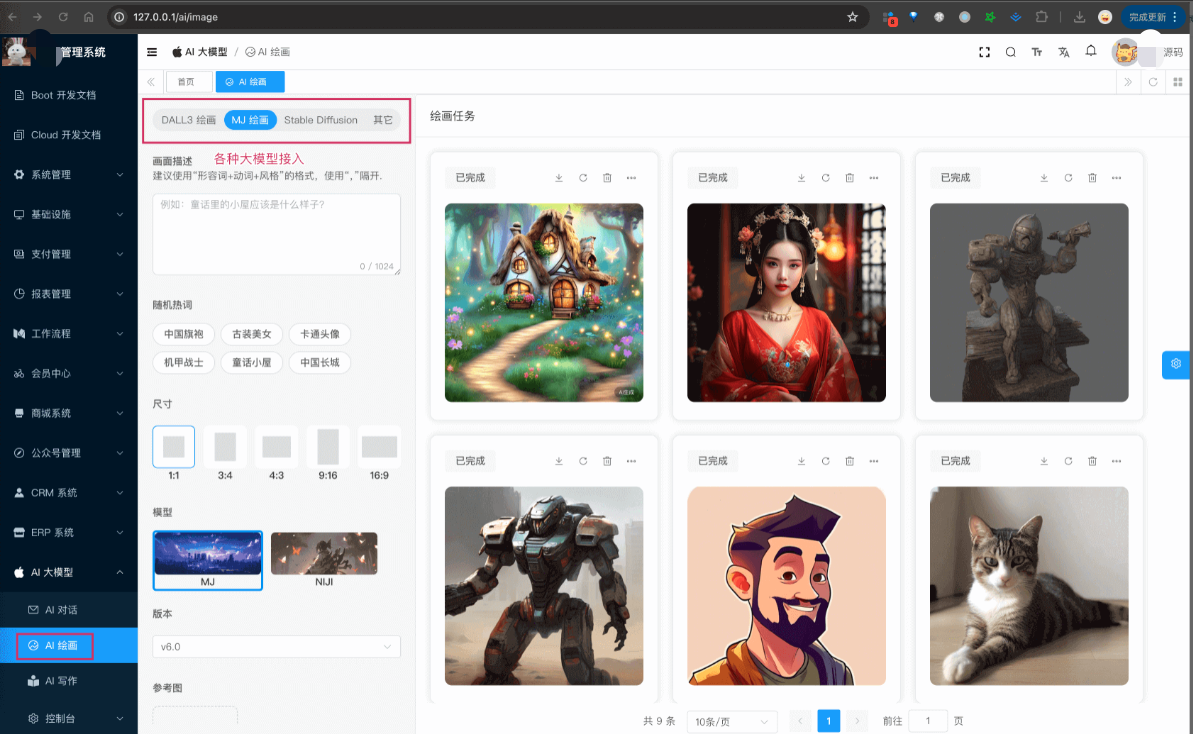

① 前端对应 [AI 大模型 -> AI 绘图] 菜单，对应vue3 项目的 @/views/ai/image/index 目录，提供给普通用户使用，生成图片。

![](/media/202408/2024-08-29_115159_546851.png)
它的后端 HTTP 接口，由 ai 模块的 image 包的 AiImageController 实现。
> 最最最关键的代码！！！大家可以重点看看！！！
AiImageController 提供的 #drawImage(...) 生成图片接口。
它的内部，调用 Spring AI 的 ImageModel 来实现大模型的调用。

另外，通义千问、文心一言、智谱等模型的绘图，在【其它】里面使用。
② 前端对应 [AI 大模型 -> 控制台 -> 绘图管理] 菜单，对应vue3 项目的 @/views/ai/image/mananger 目录，提供给管理员使用，查看绘画记录。
