执行监听器、任务监听器

1. 执行监听器
执行监听器（execution listener），可以在流程执行中发生特定的事件时，执行外部 Java 代码或计算表达式。可以被捕获的事件有：

流程实例的启动和结束
流程执行转移
活动的启动和结束
网关的启动和结束
中间事件的启动和结束
启动事件的结束，和结束事件的启动
总结来说，可以监听的事件只有 start 开始、end 结束。

> 学习文档：
[《Flowable BPMN 用户手册 (v 6.3.0) —— 执行监听器》](http://https://tkjohn.github.io/flowable-userguide/#executionListeners "《Flowable BPMN 用户手册 (v 6.3.0) —— 执行监听器》")
[《Flowable 服务任务执行的三种方式》](http://https://developer.aliyun.com/article/1233153 "《Flowable 服务任务执行的三种方式》")
[《Flowable 服务任务类，表达式，委托表达式（代理表达式）》](http://https://blog.csdn.net/CCCout/article/details/132454867 "《Flowable 服务任务类，表达式，委托表达式（代理表达式）》")

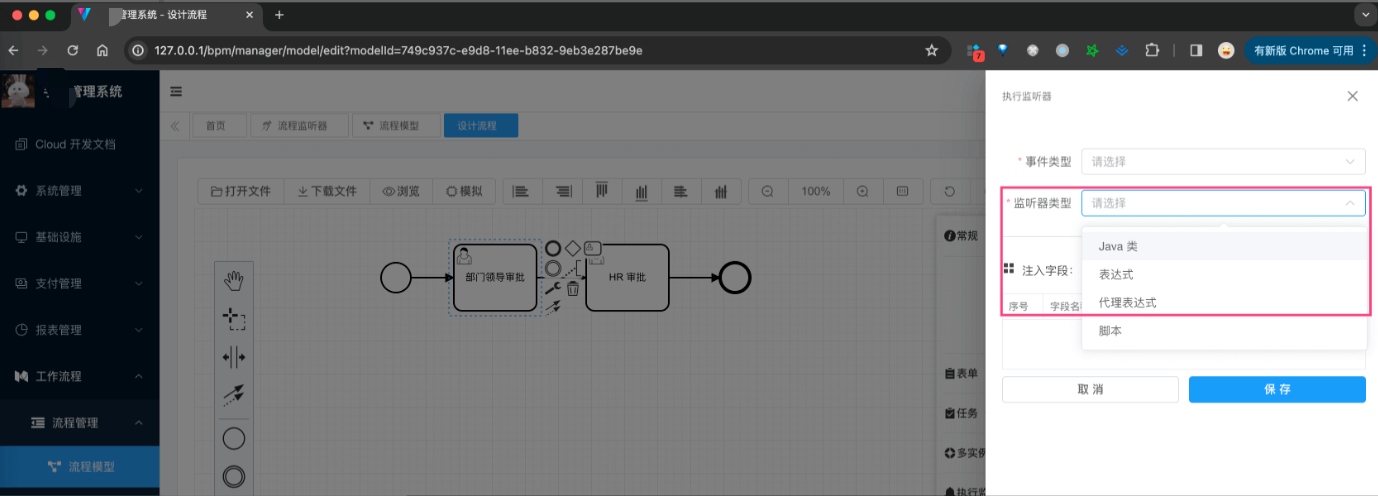

我们可以在 BPMN 设计流程图时，给某个节点添加执行监听器，监听器可以是 Java 类、表达式、委托表达式。如下图所示：

![](/media/202408/2024-08-28_101005_447525.png)

这三种监听器怎么使用呢？我们逐个来看看。

### 1.1 Java 类监听器

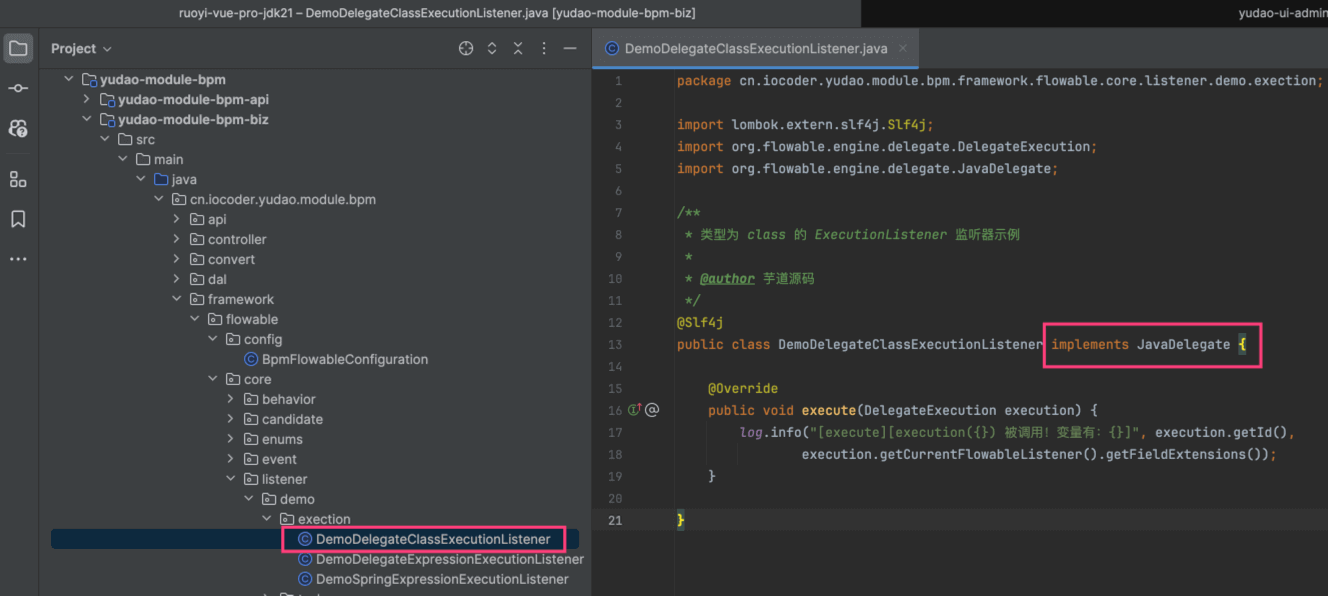

① 新建一个 DemoDelegateClassExecutionListener (opens new window)类，需要实现 org.flowable.engine.delegate.JavaDelegate 接口，如下图所示：

![](/media/202408/2024-08-28_101028_379783.png)

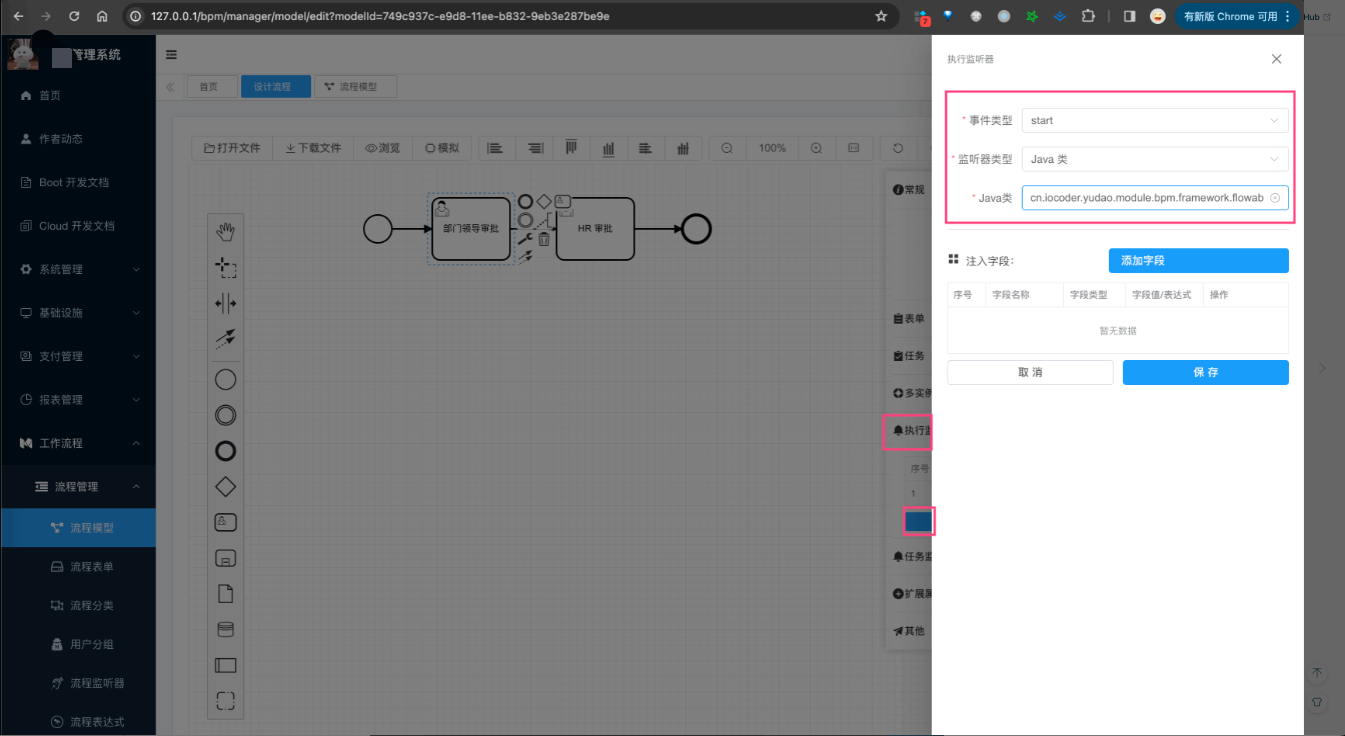

② 在 BPMN 流程图中，配置 Java 类监听器，如下图所示：

![](/media/202408/2024-08-28_101046_383504.png)

注意，图中填写的是 ${demoDelegateExpressionExecutionListener}，这个是 Spring Bean 的名称。

#1.3 Spring 表达式监听器

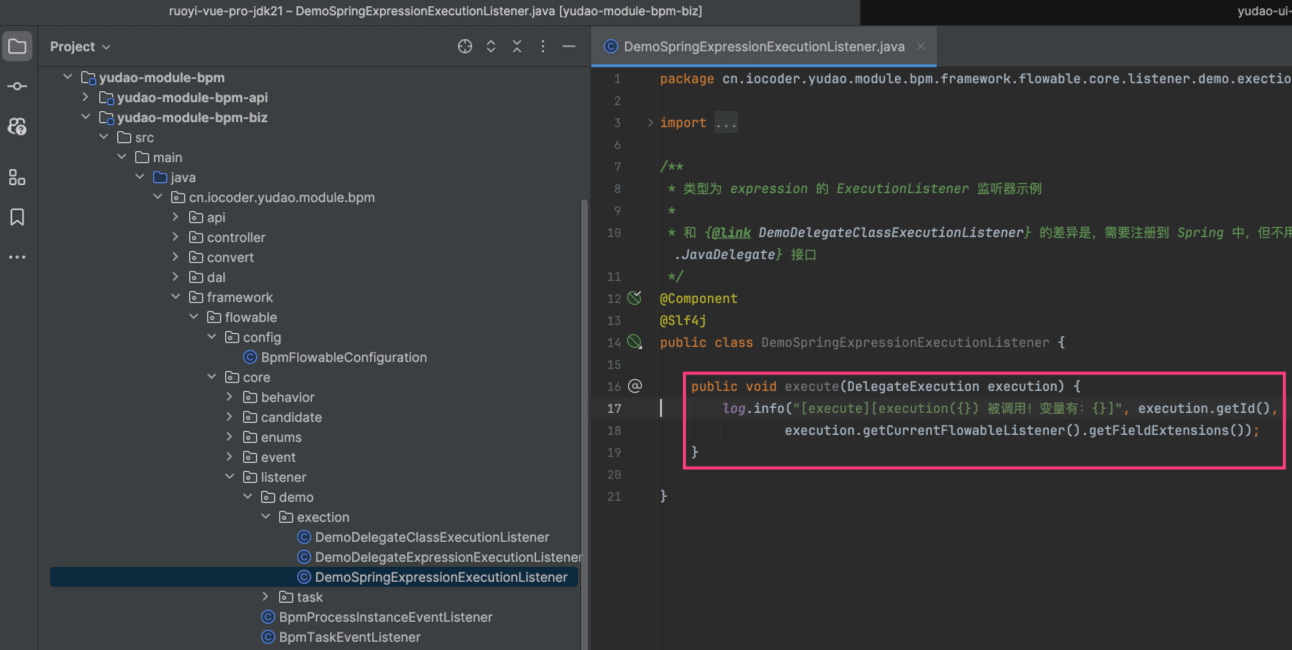

① 新建一个 DemoSpringExpressionExecutionListener (opens new window)类，只需要声明成 Spring Bean，如下图所示：
![](/media/202408/2024-08-28_101108_372427.png)

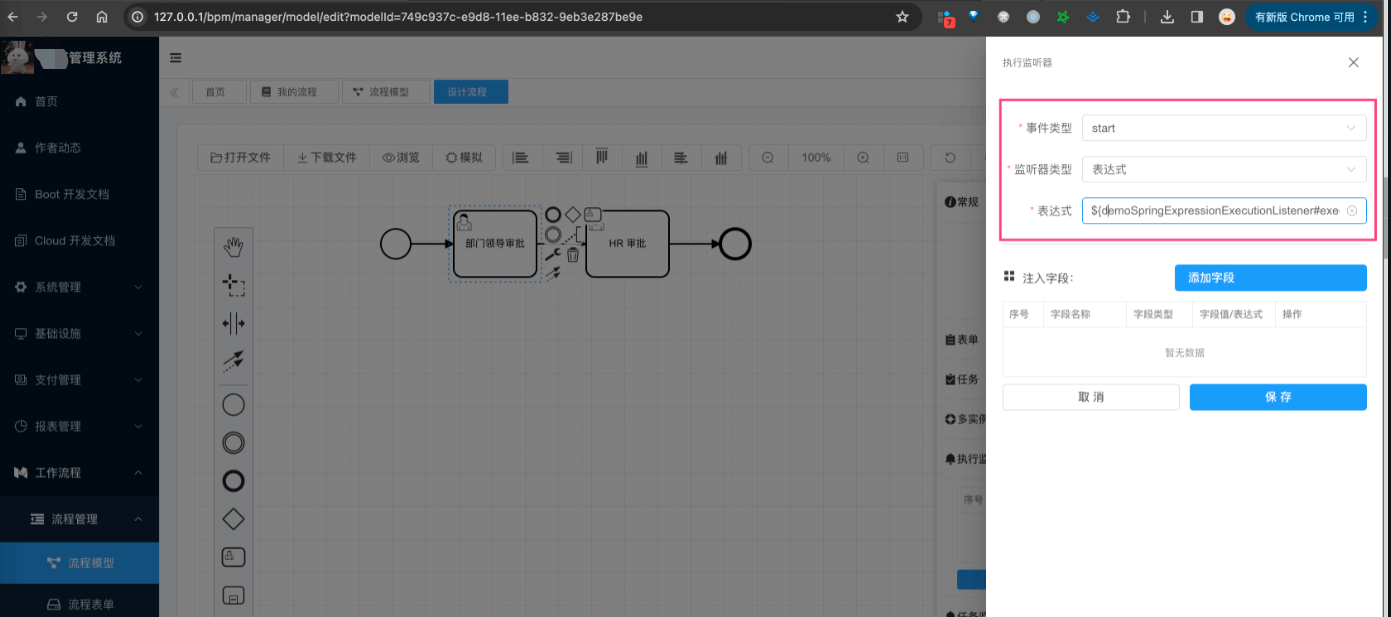

② 在 BPMN 流程图中，配置 Spring 表达式监听器，如下图所示：

![](/media/202408/2024-08-28_101127_380989.png)

注意，图中填写的是 ${demoSpringExpressionExecutionListener.execute(execution)}，这个就是通过 Spring EL 表达式，实现对某个 Bean 的某个方法的调用。

#2. 任务监听器
任务监听器（task listener），用于在特定的任务相关事件发生时，执行自定义的 Java 逻辑或表达式。
相比执行器来说，它只能监听 UserTask 用户任务，但是事件有 create 创建、assignment 指派、complete 完成、delete 删除、update 更新、timeout 超时。

学习文档：
> 《Flowable BPMN 用户手册 (v 6.3.0) —— 任务监听器》(opens new window)

我们可以在 BPMN 设计流程图时，给某个节点添加任务监听器，监听器可以是 Java 类、表达式、委托表达式。如下图所示：

### 2.1 Java 类监听器

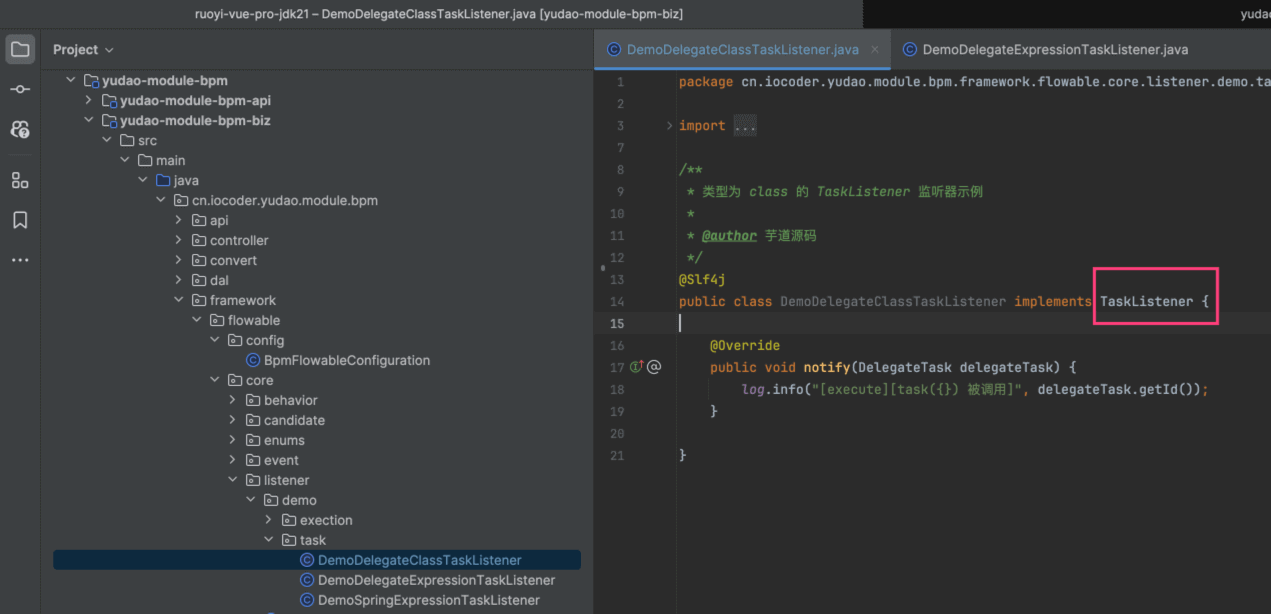

① 新建一个 DemoDelegateClassTaskListener (opens new window)类，需要实现 org.flowable.engine.delegate.TaskListener 接口，如下图所示：

![](/media/202408/2024-08-28_101217_818065.png)

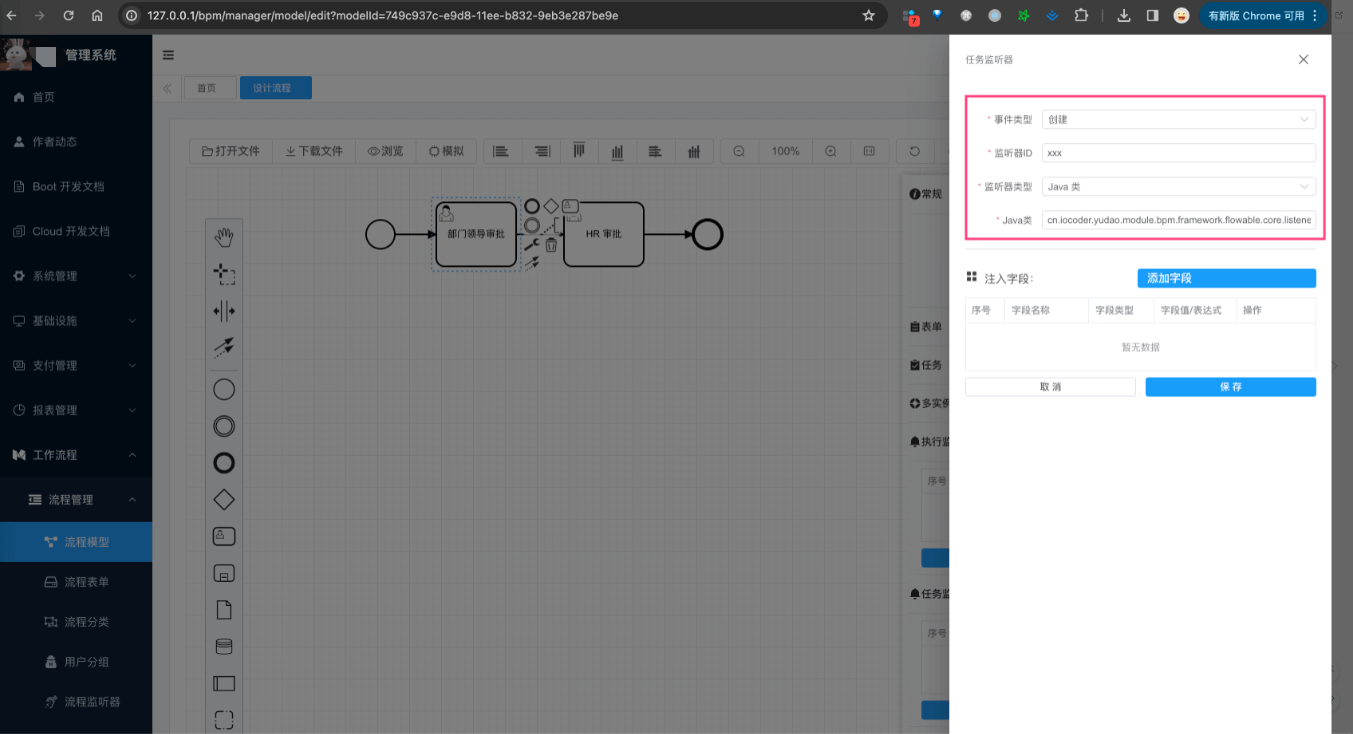

② 在 BPMN 流程图中，配置 Java 类监听器，如下图所示：

![](/media/202408/2024-08-28_101239_076969.png)

注意，图中填写的是 cn.iocoder.yudao.module.bpm.framework.flowable.core.listener.demo.task.DemoDelegateClassTaskListener 全路径。

### 2.2 委托表达式监听器

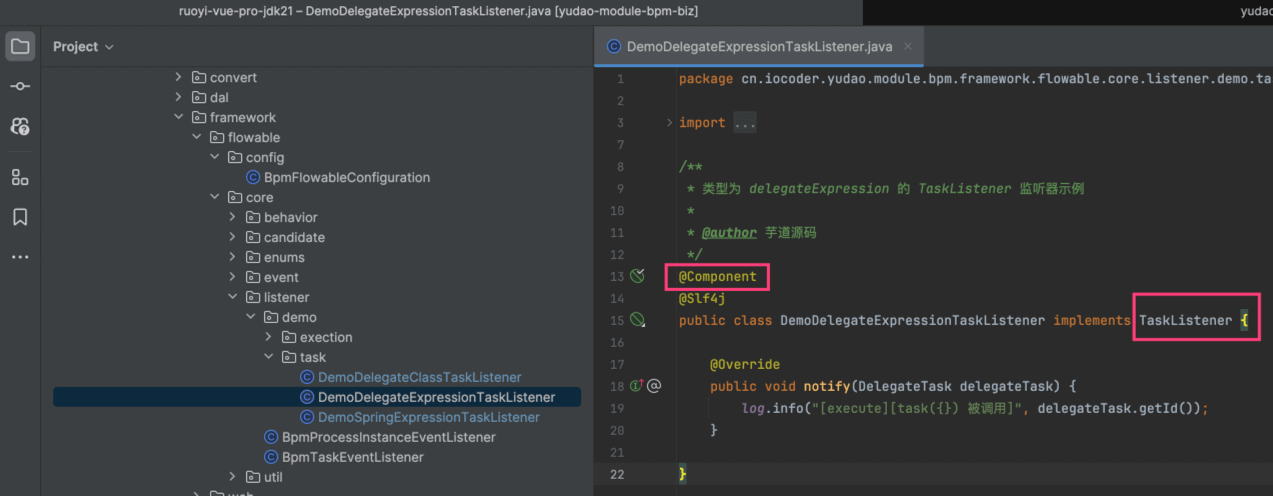

① 新建一个 DemoDelegateExpressionTaskListener类，也需要实现 org.flowable.engine.delegate.TaskListener 接口，如下图所示：

![](/media/202408/2024-08-28_101304_357106.png)

并且，需要声明成 Spring Bean！本质上，“委托表达式”是“Java 类”的特例，和 Spring 做了集成。

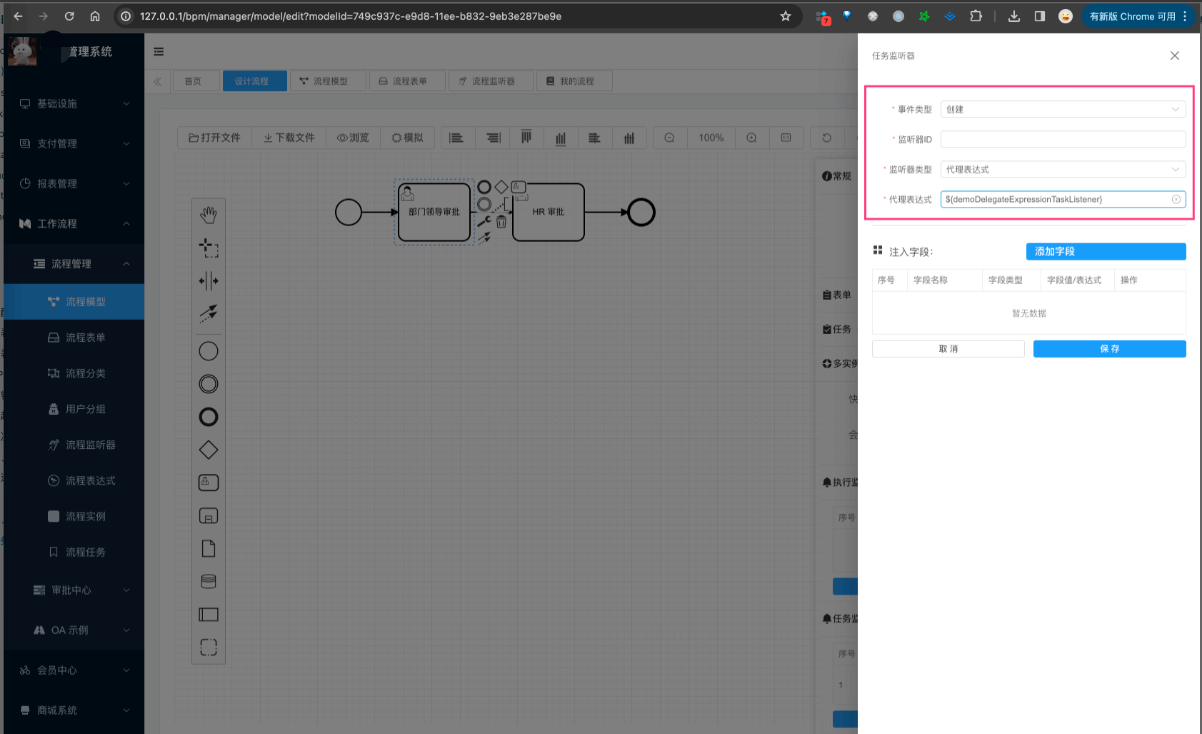

② 在 BPMN 流程图中，配置委托表达式监听器，如下图所示：

![](/media/202408/2024-08-28_101324_801895.png)

配置监听器
注意，图中填写的是 ${demoDelegateExpressionTaskListener}，这个是 Spring Bean 的名称。

### 2.3 Spring 表达式监听器

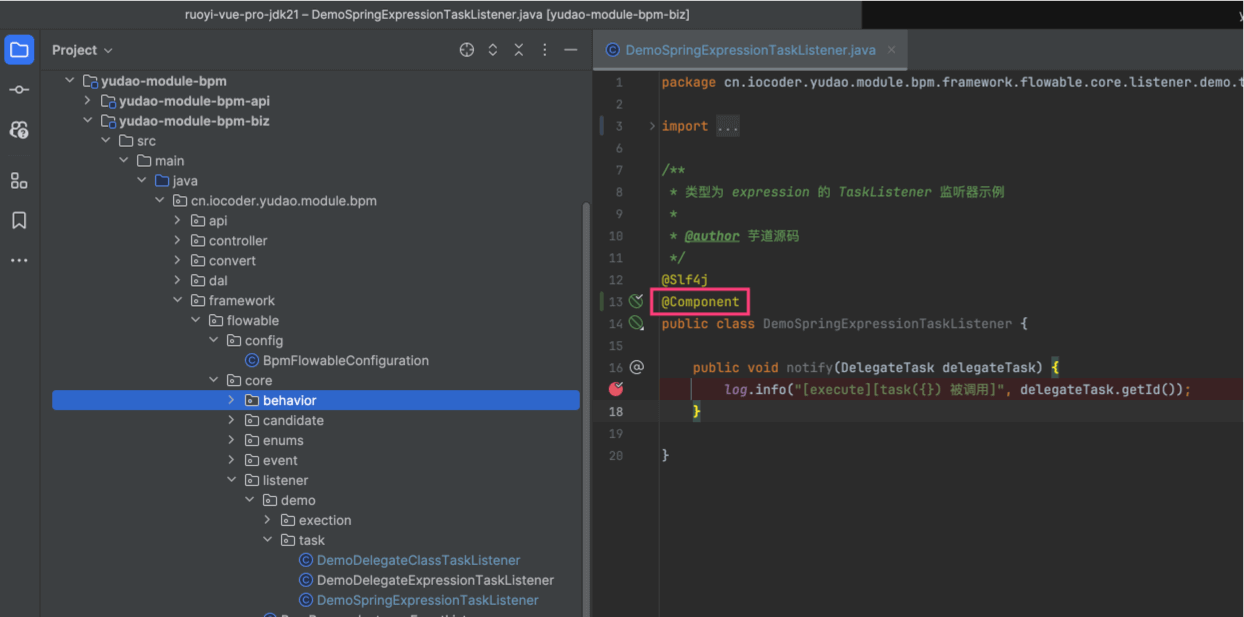

① 新建一个 DemoSpringExpressionTaskListener 类，只需要声明成 Spring Bean，如下图所示：

![](/media/202408/2024-08-28_101345_066443.png)

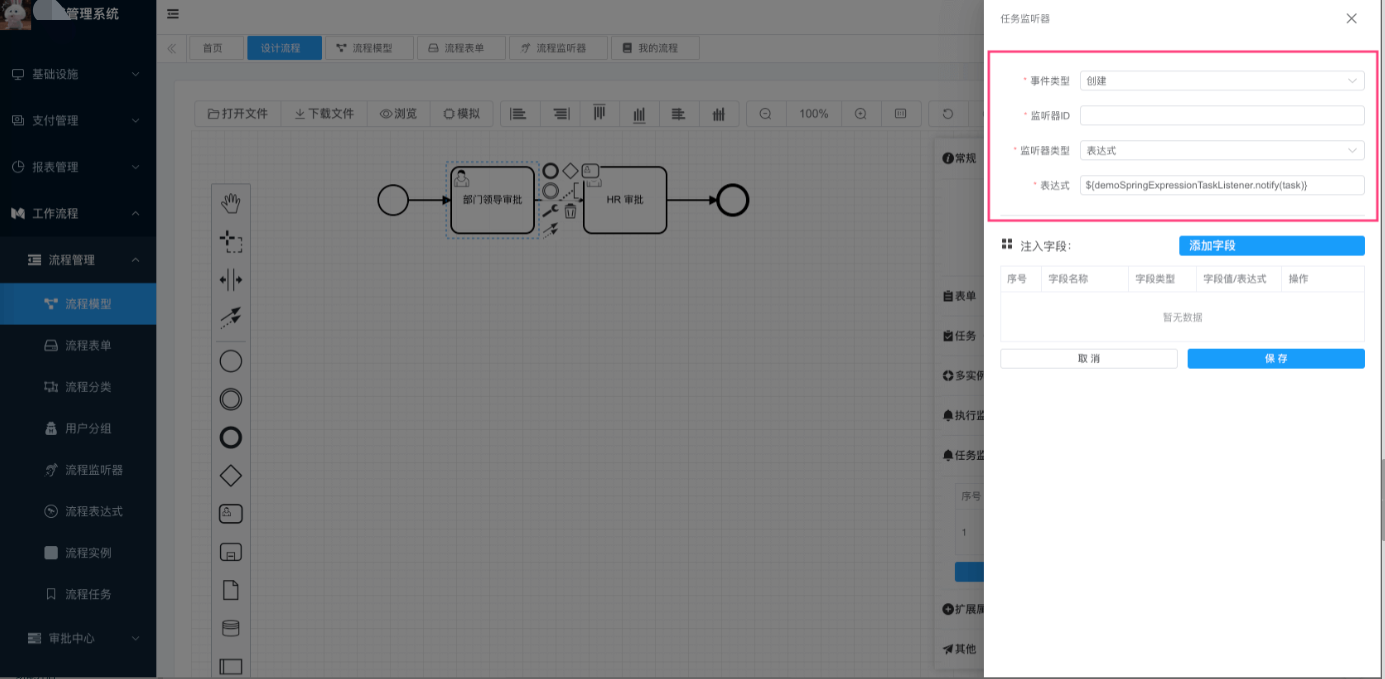

② 在 BPMN 流程图中，配置 Spring 表达式监听器，如下图所示：

![](/media/202408/2024-08-28_101406_724140.png)
注意，图中填写的是 ${demoSpringExpressionTaskListener.notify(task)}，这个就是通过 Spring EL 表达式，实现对某个 Bean 的某个方法的调用。

### 3. 流程监听器的模版

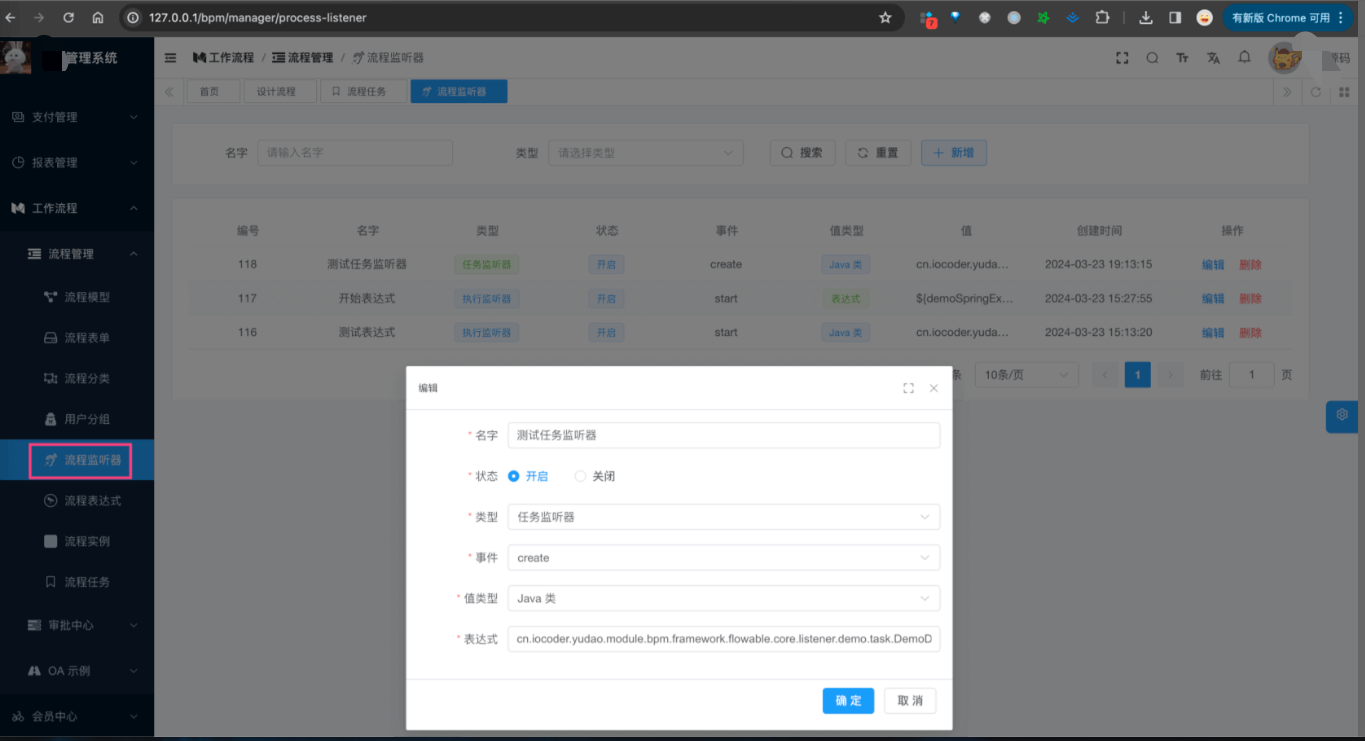

在 [工作流程 -> 流程管理 -> 流程监控器] 菜单，可以配置执行监听器、任务监听器的模版。如下图所示：

![](/media/202408/2024-08-28_101434_016933.png)

- 前端，对应 views/bpm/processListener/index.vue 提供界面
- 后端，对应 BpmProcessListenerController 提供接口
### 3.1 使用场景

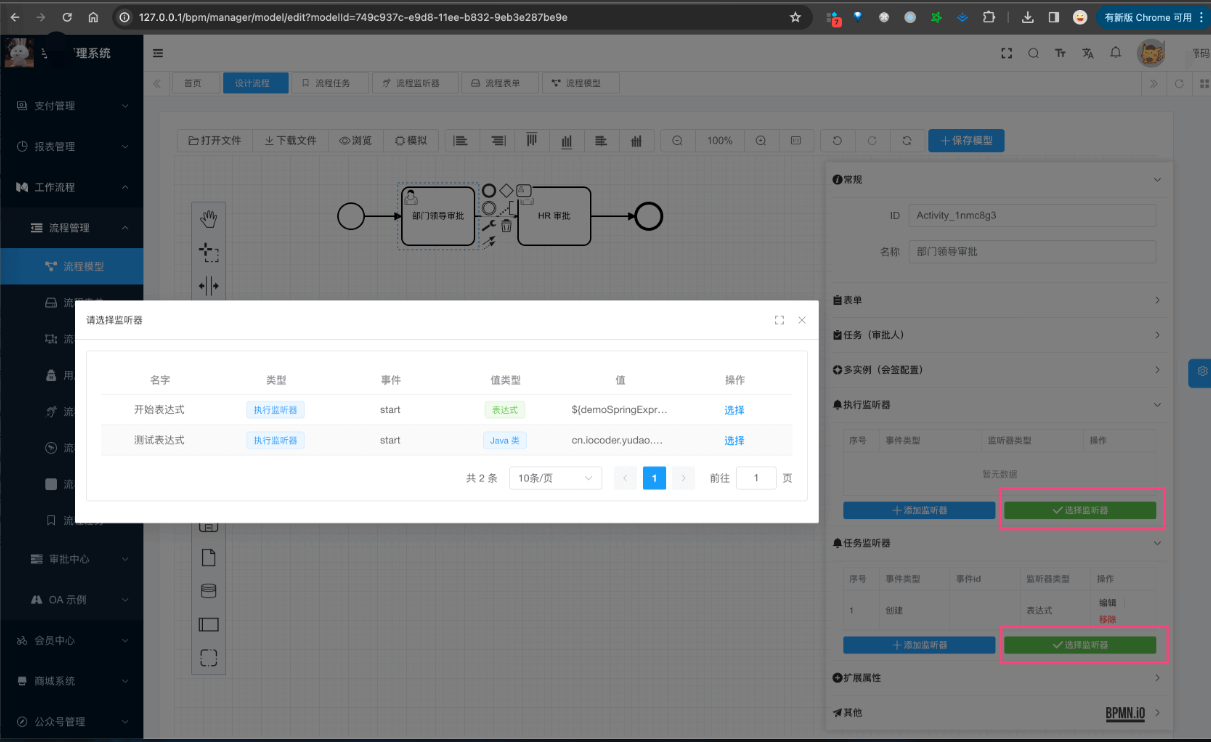

当我们在 BPMN 流程图中，配置监听器时，可以选择模版，而不需要每次都填写监听器信息。如下图所示：

![](/media/202408/2024-08-28_101505_267468.png)

### 3.2 表结构
流程监听器表，是我们自己定义的 bpm_process_instance_copy 表，结构如下：
> 省略 creator/create_time/updater/update_time/deleted/tenant_id 等通用字段

> CREATE TABLE `bpm_process_listener` (
 `id` bigint NOT NULL AUTO_INCREMENT COMMENT '编号',
 `name` varchar(30) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci NOT NULL DEFAULT '' COMMENT '监听器名字',
 `type` varchar(255) COLLATE utf8mb4_unicode_ci NOT NULL COMMENT '监听器类型',
 `status` tinyint NOT NULL COMMENT '监听器状态',
 `event` varchar(30) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci NOT NULL DEFAULT '' COMMENT '监听事件',
 `value_type` varchar(64) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci NOT NULL DEFAULT '' COMMENT '监听器值类型',
 `value` varchar(1024) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci NOT NULL COMMENT '监听器值',
 PRIMARY KEY (`id`) USING BTREE
) ENGINE=InnoDB AUTO_INCREMENT=119 DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_unicode_ci COMMENT='BPM 流程监听器表';

① type 字段，表示监听器类型，可以是 execution 执行监听器、task 任务监听器。

② event 字段，表示监听事件，可以是执行监听器的 start 开始、end 结束，或者任务监听器的 create 创建、assignment 指派、complete 完成、delete 删除、update 更新、timeout 超时。

③ value_type 字段，表示监听器值类型，可以是 class Java 类、expression 表达式、delegateExpression 委托表达式。

value 字段，表示监听器值，可以是 Java 类的全路径、表达式、委托表达式。
