审批接入（业务表单）

相关视频：
23、[如何实现 OA 请假的发起？](http://https://wx.zsxq.com/dweb2/index/topic_detail/212815484221481 "如何实现 OA 请假的发起？")
24、[如何实现 OA 请假的审批？](http://https://wx.zsxq.com/dweb2/index/topic_detail/184582145512212 "如何实现 OA 请假的审批？")

本文接 《审批接入（流程表单）》，讲解的是「业务接入（业务表单）」的流程：业务需建立独立的数据库表，并开发对应的表单、详情界面。整个过程，还是：

1. 定义流程：【管理员】新建流程、设计流程模型、并设置用户任务的审批人，最终发布流程
2. 发起流程：【员工】选择流程，并发起流程实例
3. 审批流程：【审批人】接收到流程任务，审批结果为通过或不通过

![](/media/202408/2024-08-27_172419_725023.png)

## 1. 业务接入（业务表单）
根据业务需要，业务通过建立独立的数据库表（业务表）记录申请信息，而流程引擎只负责推动流程的前进或者结束。两者需要进行双向的关联：

每一条业务表记录，通过它的流程实例的编号( process_instance_id )指向对应的流程实例
每一个流程实例，通过它的业务键( BUSINESS_KEY_ ) 指向对应的业务表记录
以项目中提供的 OALeave (opens new window)请假举例子，它的业务表 bpm_oa_leave 和流程引擎的流程实例的关系如下图：

![](/media/202408/2024-08-27_172445_334435.png)
也因为业务建立了独立的业务表，所以必须开发业务表对应的列表、表单、详情页面。不过，审核相关的功能是无需重新开发的，原因是业务表已经关联对应的流程实例，流程引擎审批流程实例即可。

下面，我们以项目中的 OALeave (opens new window)为例子，详细讲解下业务表单的开发与使用的过程。

### 1.0 第零步：业务开发
1.0.1 新建业务表
新建业务表 bpm_oa_leave，建表语句如下：
> CREATE TABLE `bpm_oa_leave` (
 `id` bigint NOT NULL AUTO_INCREMENT COMMENT '请假表单主键',
 `user_id` bigint NOT NULL COMMENT '申请人的用户编号',
 `type` tinyint NOT NULL COMMENT '请假类型',
 `reason` varchar(200) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci NOT NULL COMMENT '请假原因',
 `start_time` datetime NOT NULL COMMENT '开始时间',
 `end_time` datetime NOT NULL COMMENT '结束时间',
 `day` tinyint NOT NULL COMMENT '请假天数',
 `status` tinyint NOT NULL COMMENT '请假结果',
 `process_instance_id` varchar(64) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci DEFAULT NULL COMMENT '流程实例的编号',
 `creator` varchar(64) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci DEFAULT '' COMMENT '创建者',
 `create_time` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',
 `updater` varchar(64) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci DEFAULT '' COMMENT '更新者',
 `update_time` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP COMMENT '更新时间',
 `deleted` bit(1) NOT NULL DEFAULT b'0' COMMENT '是否删除',
 `tenant_id` bigint NOT NULL DEFAULT '0' COMMENT '租户编号',
 PRIMARY KEY (`id`) USING BTREE
) ENGINE=InnoDB AUTO_INCREMENT=26 DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_unicode_ci COMMENT='OA 请假申请表';

重点是两个字段：
- process_instance_id 字段，关联流程引擎的流程实例对应的 ACT_HI_PROCINST 表的 PROC_INST_ID_ 字段
- status 字段，请假结果，需要通过 Listener 监听回调结果，稍后来看看

### 1.0.2 【后端】实现业务逻辑
实现业务表的【后端】业务逻辑，具体代码可以看看如下两个类：

BpmOALeaveController
BpmOALeaveServiceImpl
重点是看流程发起的逻辑，它定义了 /bpm/oa/leave/create 给业务的表单界面调用，UML 时序图如下：

![](/media/202408/2024-08-27_172606_906348.png)

具体的实现代码比较简单，如下图所示：

![](/media/202408/2024-08-27_172624_491650.png)

- PROCESS_KEY 静态变量：是业务对应的流程模型的编号，稍后会进行创建编号为 oa_leave 的流程模型。
- BpmProcessInstanceApi (opens new window)定义了 #createProcessInstance(...) 方法，用于创建流程实例，业务无需关心底层是 Flowable 引擎，还是 Activiti、Camunda 引擎。

### 1.0.3 【前端】实现业务逻辑
实现业务表的【前端】业务逻辑，具体代码可以看看如下三个页面：

请假发起界面：leave/create.vue
请假详情界面：leave/detail.vue
请假列表界面：leave/index.vue
另外，在 router/modules/remaining.ts 中定义 create.vue 和 detail.vue 的路由，配置如下：

> {
 path: '/bpm',
 component: Layout,
 name: 'bpm',
 meta: {
 hidden: true
 },
 children: [
 {
 path: 'oa/leave/create',
 component: () => import('@/views/bpm/oa/leave/create.vue'),
 name: 'OALeaveCreate',
 meta: {
 noCache: true,
 hidden: true,
 canTo: true,
 title: '发起 OA 请假',
 activeMenu: '/bpm/oa/leave'
 }
 },
 {
 path: 'oa/leave/detail',
 component: () => import('@/views/bpm/oa/leave/detail.vue'),
 name: 'OALeaveDetail',
 meta: {
 noCache: true,
 hidden: true,
 canTo: true,
 title: '查看 OA 请假',
 activeMenu: '/bpm/oa/leave'
 }
 }
 ]
}

> 为什么要做独立的 `create.vue` 和 `index.vue` 页面？
创建流程时，需要跳转到 create.vue 页面，填写业务表的信息，才能提交流程。
审批流程时，需要跳转到 detail.vue 页面，查看业务表的信息。
#

### 1.0.4 【实现】实现审批结果的监听
审批结束时（例如说流程实例最终被审批通过、不通过、取消），后端需要监听审批结果，然后更新业务表的状态。

具体可见 BpmOALeaveStatusListener (opens new window)监听器，它实现流程引擎定义的 BpmProcessInstanceStatusEventListener (opens new window)抽象类，在流程实例结束时，回调通知它最终的结果是通过还是不通过。代码如下图：

![](/media/202408/2024-08-27_172758_936326.png)

> 友情提示：从这一步开始，和「1. 请假流程【流程表单】」的流程基本是一致的，所以重点还是上面。

### 2.1 第一步：定义流程
登录账号 admin、密码 admin123 的用户，扮演【管理员】的角色，进行流程的定义。

### 1.1.1 新建流程
访问 [工作流程 -> 流程管理 -> 流程模型] 菜单，点击「新建流程」按钮，填写流程标识、流程名称。如下图所示：

![](/media/202408/2024-08-27_172838_870238.png)

注意，流程标识需要填 oa_leave。因为在 BpmOALeaveServiceImpl 类中，发起流程的标识是 oa_leave。

### 1.1.2 修改流程
点击「修改流程」按钮，配置表单类型为业务表单，填写表单提交路由为 /bpm/oa/leave/create（用于发起流程时，跳转的业务表单的路由）、表单查看路由为 /bpm/oa/leave/detail（用于在流程详情中，点击查看表单的路由）。如下图所示：

![](/media/202408/2024-08-27_172855_112298.png)
> 友情提示：注意！！！`/bpm/oa/leave/create` 和 `/bpm/oa/leave/detail`，都是相对 `/views` 开始的 Vue 文件的路径！！！

### 1.1.3 设计流程
① 点击「设计流程」按钮，在线设计请假流程模型，包含两个用户任务：领导审批、HR 审批。如下图所示：

![](/media/202408/2024-08-27_172935_313917.png)
可以点击 oa_leave_bpmn.XML 进行下载，然后点击「打开文件」按钮，进行导入。

② 点击图中的“领导审批”，规则类型为“流程表达式”，流程表达式为 ${bpmTaskAssignLeaderExpression.calculateUsers(execution, 1)}。如下图所示：

![](/media/202408/2024-08-27_172947_254725.png)

> 友情提示：该流程表达式的作用是，流程发起人的一级领导。
为什么呢？这块我们在 《流程表达式》 详细讲解。
点击图中的“HR 审批”，规则类型为“岗位”，指定岗位为“人力资源”。如下图所示：

![](/media/202408/2024-08-27_173007_250475.png)
之后，点击右上角的「保存模型」按钮，完成流程模型的设计。

③ 点击「发布流程」按钮，把定义的流程模型部署出去。部署成功后，就可以发起该流程了。

### 2.2 第二步：发起流程
登录账号 admin、密码 admin123 的用户，扮演【员工】的角色，进行流程的发起。
① 发起业务表单请假流程，两种路径：

访问 [工作流程 -> 审批中心 -> 发起流程] 菜单，选择“OA 请求”流程，会跳转到流程模型 oa_leave 配置的表单提交路由。

![](/media/202408/2024-08-27_173033_691113.png)

2.访问 [工作流程 -> OA 示例 -> 请假查询] 菜单，点击「发起请假」按钮。

![](/media/202408/2024-08-27_173202_771590.png)

② 填写一个小于等于 3 天的请假，只会走【领导审批】任务；填写一个大于 3 天的请假，在走完【领导审批】任务后，会额外走【HR 审批】任务。

后续的流程，和 审批接入（流程表单） 是基本一致的，这里就不重复赘述，当然你还是要试着跑一跑，了解整个的过程。

### 2.3 第三步：审批流程
略~自己跑

登录账号 test、密码 test123 的用户，扮演【审批人】的角色，进行请假流程的【领导审批】任务
登录账号 hrmgr、密码 hr123 的用户，扮演【审批人】的角色，进行请假流程的【HR 审批】任务
### 2. 选择业务表单、流程表单？
流程表单，适合简单业务，无需开发的那种。大多数场景下，我们还是选择业务表单，例如说：

《CRM 手册 —— 【合同】合同管理、合同提醒》 的合同审批
《CRM 手册 —— 【回款】回款管理、回款计划》 的回款审批
也就是说，审批只是业务的一个环节，而不是整个业务的所有。所以，我们选择业务表单，是为了更好的支持业务的复杂度。

### 3. 业务表单是如何集成的？
① 流程发起时，会跳转流程模型配置的“表单提交路由”，代码如下图所示：

![](/media/202408/2024-08-27_173316_651100.png)

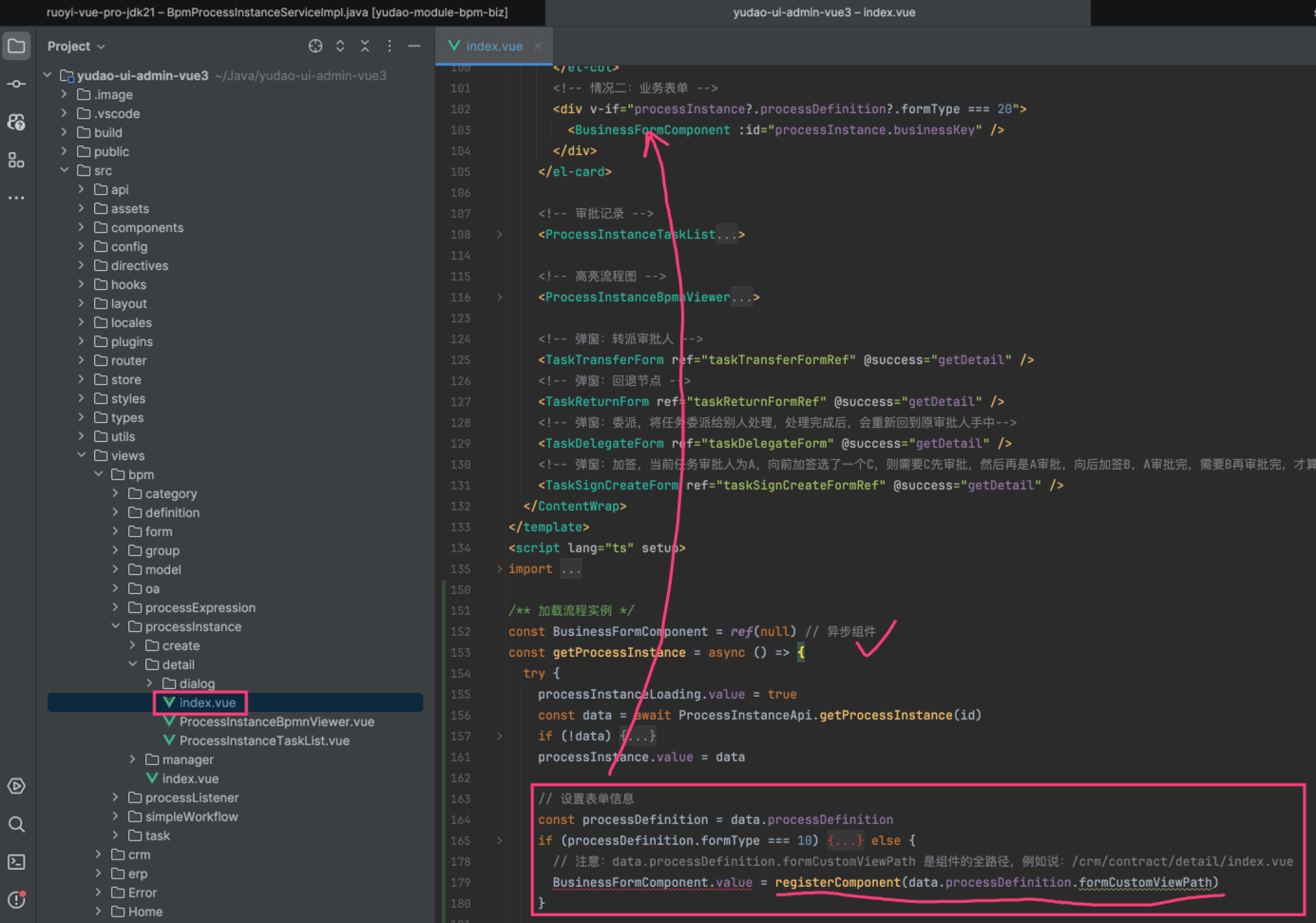

② 流程详情时，需要展示业务表单详情时，通过 Vue3 异步组件 (opens new window)特性，将展示流程模型配置的“表单查看路由”，代码如下图所示：

![](/media/202408/2024-08-27_173325_300788.png)
