Solution Manager监控配置oracle操作手册

# SAP Solution Manager功能简介

[SAP Solution](http://www.mtcsys.com/product/sap-business-one) Manager（简称“SLM”）通过集中管理和应用管理解决方案来实现、支持、操作和监控SAP企业解决方案，SLM是一个平台，提供综合的内容、手段、方法等功能。

### SAP Solution Manager主要特性：

SLM为应用管理生命周期的各个阶段提供应用场景。

1. SAP解决方案的实施。

包含SAP方法和工具、全球推广，配置同步、电子学习管理，测试管理。

1. 解决方案的监控。包含系统监控、业务流程监控、集中式的系统管理、解决方案报告、服务水平报告。
2. Sap解决方案的升级。包含sap方法和工具、电子学习管理，测试管理。
3. 帮助台。包含问题处理的最佳实践，与第三方帮助台集成。
4. 变更请求管理。维护流程。
5. Sap服务的交付。包含现场、远程的交互，问题管理。
6. 问题原因分析。包含性能检测，技术配置管理，安全远程登录、log files和dumps，trace的分析处理。

# (一)SLM监控oracle配置步骤

##  服务器配置

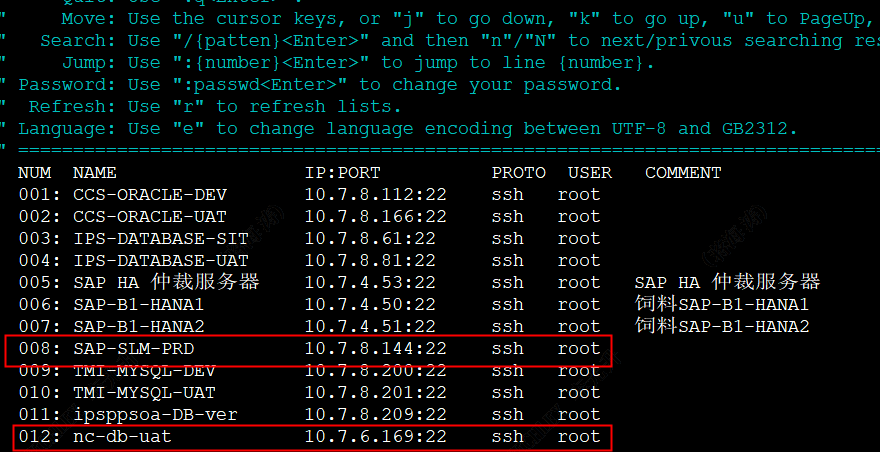

两台服务器：

1.SLM服务器(IP为10.7.8.144)

2.oracle数据库服务器(IP为10.7.6.169)

![](/media/202208//1660101030.8934617.png)

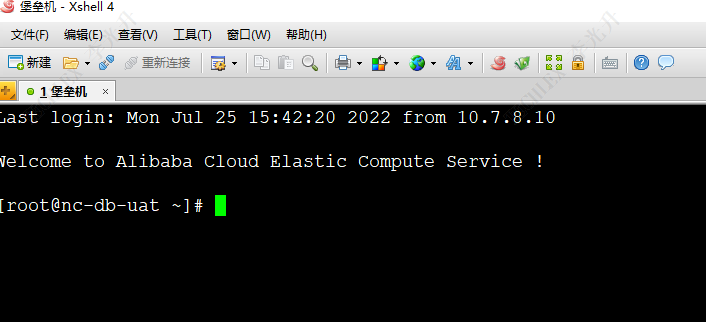

## 登录服务器

回车，即可登录到oracle服务器。

![](/media/202208//1660101030.9235399.png)

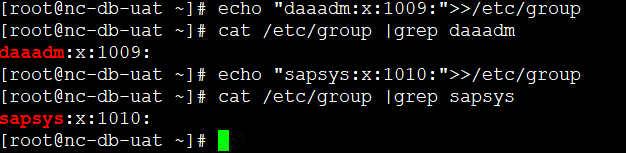

新增用户组

#echo "daaadm:x:1009:">>/etc/group

#echo "sapsys:x:1010:">>/etc/group

![](/media/202208//1660101030.9543457.png)

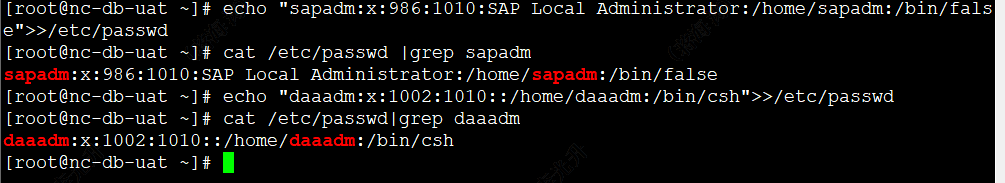

新增用户

#echo "sapadm:x:986:1010:SAP Local Administrator:/home/sapadm:/bin/false">>/etc/passwd

#echo "daaadm:x:1002:1010::/home/daaadm:/bin/csh">>/etc/passwd

![](/media/202208//1660101030.984643.png)

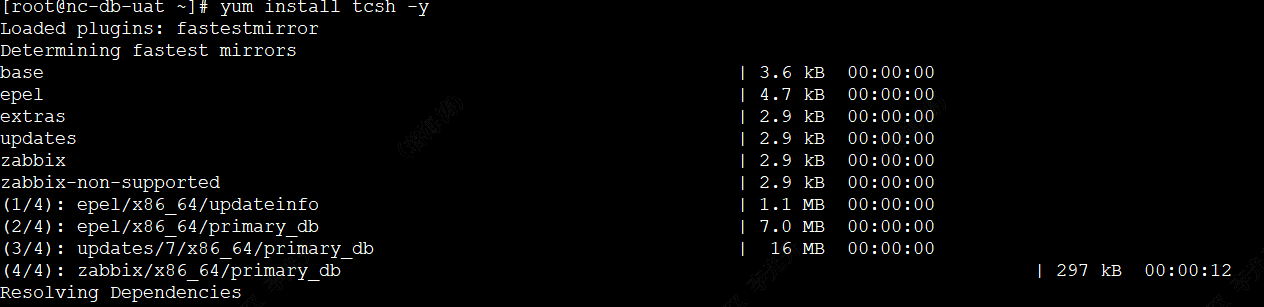

#yum install tcsh -y ##安装tcsh

![](/media/202208//1660101031.0072036.png)

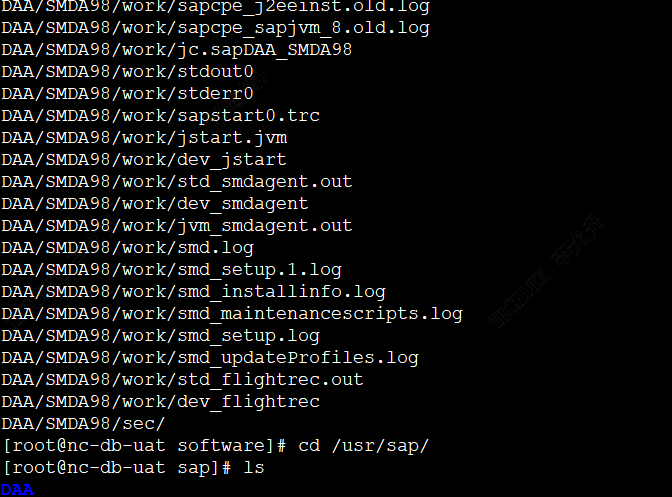

#cd /tqls\_system/software/

# tar -xvf s4daaadm.tar -C /home ##解压文件至home目录

# mkdir /usr/sap

#tar -xvf S4DDAA.tar -C /usr/sap/##解压文件至/usr/sap目录

#cd /usr/sap/

![](/media/202208//1660101031.0318172.png)

## 修改SLM配置

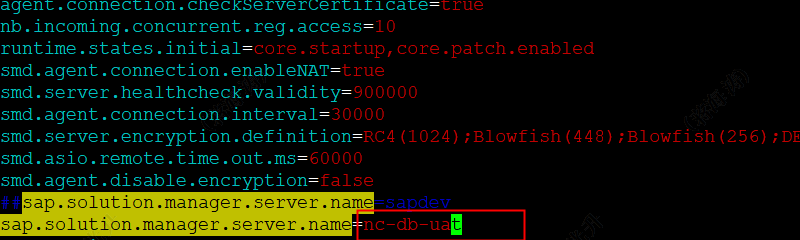

1. # vim /usr/sap/DAA/SMDA98/SMDAgent/configuration/runtime.properties

修改sap.solution.manager.server.name=nc-db-uat

![](/media/202208//1660101031.0585485.png)

2. #cd /usr/sap/DAA/SYS/profile/

![](/media/202208//1660101031.1089036.png)

3.

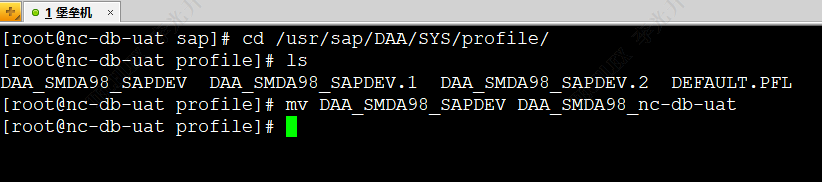

[root@nc-db-uat sap]# cd /usr/sap/DAA/SYS/profile/

[root@nc-db-uat profile]# ls

DAA\_SMDA98\_SAPDEV DAA\_SMDA98\_SAPDEV.1 DAA\_SMDA98\_SAPDEV.2 DEFAULT.PFL

[root@nc-db-uat profile]# mv DAA\_SMDA98\_SAPDEV DAA\_SMDA98\_nc-db-uat ##修改文件名字为DAA\_SMDA98\_nc-db-uat

![](/media/202208//1660101031.1372356.png)

4.

[root@nc-db-uat profile]# ls

DAA\_SMDA98\_nc-db-uat DAA\_SMDA98\_SAPDEV.1 DAA\_SMDA98\_SAPDEV.2 DEFAULT.PFL

[root@nc-db-uat profile]# vim DAA\_SMDA98\_nc-db-uat ##修改为nc-db-uat

SAPGLOBALHOST = nc-db-uat ##把SAPDEV修改为nc-db-uat

\_PF = $(DIR\_PROFILE)/DAA\_SMDA98\_nc-db-uat ##SAPDEV修改为nc-db-uat

[root@nc-db-uat home]# cd daaadm/

[root@nc-db-uat daaadm]# ls

bin public\_html

[root@nc-db-uat daaadm]# ls -alrt

total 160

-rw------- 1 daaadm sapsys 0 May 19 1996 .bash\_history

-rw-r--r-- 1 daaadm sapsys 861 Apr 9 2018 .inputrc

-rw-r--r-- 1 daaadm sapsys 1637 Apr 9 2018 .emacs

-rw-r--r-- 1 daaadm sapsys 1951 May 26 2018 .xim.template

-rw-r--r-- 1 daaadm sapsys 73 May 26 2018 .i18n

drwx------ 2 daaadm sapsys 4096 May 26 2018 .local

drwxr-xr-x 2 daaadm sapsys 4096 May 26 2018 .fonts

drwxr-xr-x 2 daaadm sapsys 4096 May 26 2018 bin

-rw-r--r-- 1 daaadm sapsys 6043 Jul 19 2018 .muttrc

-rw-r----- 1 daaadm sapsys 1028 Oct 2 2018 .profile.1

-rw-r--r-- 1 daaadm sapsys 1177 Oct 2 2018 .bashrc

-rwxr-xr-x 1 daaadm sapsys 1112 May 5 2019 .xinitrc.template

drwxr-xr-x 2 daaadm sapsys 4096 Apr 23 2020 public\_html

drwx------ 3 daaadm sapsys 4096 Apr 23 2020 .config

-rw-r----- 1 daaadm sapsys 9698 Mar 25 09:51 .sapenv\_SAPDEV.sh

-rw-r----- 1 daaadm sapsys 9698 Mar 25 09:51 .sapenv.sh

-rw-r----- 1 daaadm sapsys 10756 Mar 25 09:51 .sapenv\_SAPDEV.csh

-rw-r----- 1 daaadm sapsys 10756 Mar 25 09:51 .sapenv.csh

-rw-r----- 1 daaadm sapsys 1297 Mar 25 09:51 .sapsrc\_SAPDEV.sh

-rw-r----- 1 daaadm sapsys 1297 Mar 25 09:51 .sapsrc.sh

-rw-r----- 1 daaadm sapsys 1530 Mar 25 09:51 .sapsrc\_SAPDEV.csh

-rw-r----- 1 daaadm sapsys 1530 Mar 25 09:51 .sapsrc.csh

-rw-r----- 1 daaadm sapsys 947 Mar 25 09:51 .j2eeenv\_SAPDEV.sh

-rw-r----- 1 daaadm sapsys 947 Mar 25 09:51 .j2eeenv.sh

-rw-r----- 1 daaadm sapsys 831 Mar 25 09:51 .j2eeenv\_SAPDEV.csh

-rw-r----- 1 daaadm sapsys 831 Mar 25 09:51 .j2eeenv.csh

-rw-r--r-- 1 daaadm sapsys 2325 Mar 25 09:51 .profile

-rw-r----- 1 daaadm sapsys 1530 Mar 25 09:51 .cshrc

-rw-r----- 1 daaadm sapsys 1530 Mar 25 09:51 .login

-rw------- 1 daaadm sapsys 66 Mar 25 10:02 .history

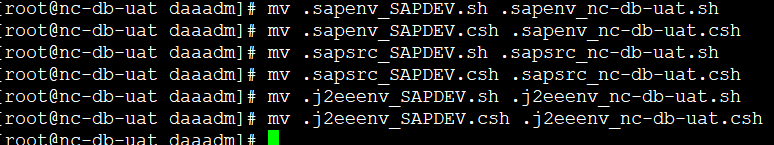

mv .sapenv\_SAPDEV.sh .sapenv\_nc-db-uat.sh

mv .sapenv\_SAPDEV.csh .sapenv\_nc-db-uat.csh

mv .sapsrc\_SAPDEV.sh .sapsrc\_nc-db-uat.sh

mv .sapsrc\_SAPDEV.csh .sapsrc\_nc-db-uat.csh

mv .j2eeenv\_SAPDEV.sh .j2eeenv\_nc-db-uat.sh

mv .j2eeenv\_SAPDEV.csh .j2eeenv\_nc-db-uat.csh

![](/media/202208//1660101031.1624894.png)

[root@nc-db-uat daaadm]# ll -arlt

total 160

-rw------- 1 daaadm sapsys 0 May 19 1996 .bash\_history

-rw-r--r-- 1 daaadm sapsys 861 Apr 9 2018 .inputrc

-rw-r--r-- 1 daaadm sapsys 1637 Apr 9 2018 .emacs

-rw-r--r-- 1 daaadm sapsys 1951 May 26 2018 .xim.template

-rw-r--r-- 1 daaadm sapsys 73 May 26 2018 .i18n

drwx------ 2 daaadm sapsys 4096 May 26 2018 .local

drwxr-xr-x 2 daaadm sapsys 4096 May 26 2018 .fonts

drwxr-xr-x 2 daaadm sapsys 4096 May 26 2018 bin

-rw-r--r-- 1 daaadm sapsys 6043 Jul 19 2018 .muttrc

-rw-r----- 1 daaadm sapsys 1028 Oct 2 2018 .profile.1

-rw-r--r-- 1 daaadm sapsys 1177 Oct 2 2018 .bashrc

-rwxr-xr-x 1 daaadm sapsys 1112 May 5 2019 .xinitrc.template

drwxr-xr-x 2 daaadm sapsys 4096 Apr 23 2020 public\_html

drwx------ 3 daaadm sapsys 4096 Apr 23 2020 .config

-rw-r----- 1 daaadm sapsys 9698 Mar 25 09:51 .sapenv\_nc-db-uat.sh

-rw-r----- 1 daaadm sapsys 9698 Mar 25 09:51 .sapenv.sh

-rw-r----- 1 daaadm sapsys 10756 Mar 25 09:51 .sapenv\_nc-db-uat.csh

-rw-r----- 1 daaadm sapsys 10756 Mar 25 09:51 .sapenv.csh

-rw-r----- 1 daaadm sapsys 1297 Mar 25 09:51 .sapsrc\_nc-db-uat.sh

-rw-r----- 1 daaadm sapsys 1297 Mar 25 09:51 .sapsrc.sh

-rw-r----- 1 daaadm sapsys 1530 Mar 25 09:51 .sapsrc\_nc-db-uat.csh

-rw-r----- 1 daaadm sapsys 1530 Mar 25 09:51 .sapsrc.csh

-rw-r----- 1 daaadm sapsys 947 Mar 25 09:51 .j2eeenv\_nc-db-uat.sh

-rw-r----- 1 daaadm sapsys 947 Mar 25 09:51 .j2eeenv.sh

-rw-r----- 1 daaadm sapsys 831 Mar 25 09:51 .j2eeenv\_nc-db-uat.csh

-rw-r----- 1 daaadm sapsys 831 Mar 25 09:51 .j2eeenv.csh

-rw-r--r-- 1 daaadm sapsys 2325 Mar 25 09:51 .profile

-rw-r----- 1 daaadm sapsys 1530 Mar 25 09:51 .cshrc

-rw-r----- 1 daaadm sapsys 1530 Mar 25 09:51 .login

-rw------- 1 daaadm sapsys 66 Mar 25 10:02 .history

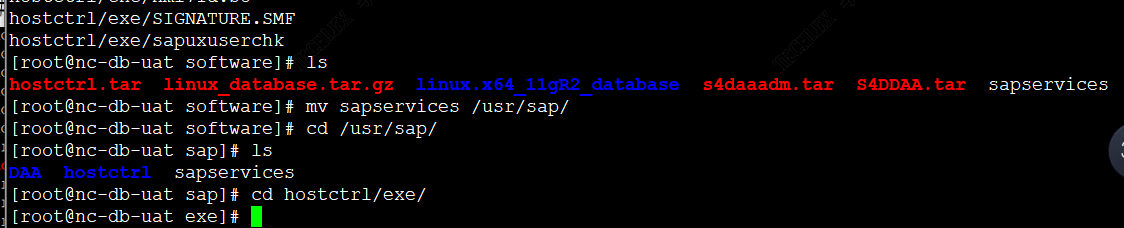

#cd /tqls\_system/software/

#tar -xvf hostctrl.tar -C /usr/sap/ ##解压hostctrl.tar至/usr/sap

#mv sapservices /usr/sap/

#cd /usr/sap/

#cd hostctrl/exe/

![](/media/202208//1660101031.1879258.png)

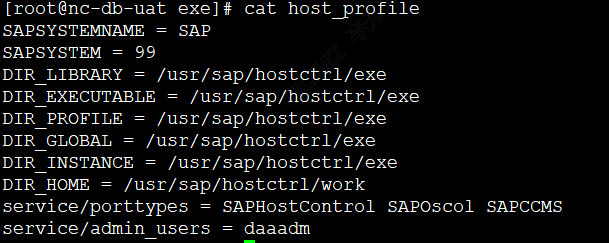

[root@nc-db-uat exe]# vim host\_profile

[root@nc-db-uat exe]# cat host\_profile

![](/media/202208//1660101031.216905.png)

一般不变

[root@nc-db-uat exe]# vim /usr/sap/DAA/SMDA98/SMDAgent/configuration/installationinfo.properties

SAPSYSTEM=98

SAPSYSTEMNAME=DAA

INSTANCE\_NAME=SMDA98

DIR\_INSTANCE=/usr/sap/DAA/SMDA98

DIR\_PROFILE=/usr/sap/DAA/SYS/profile

START\_PROFILE=DAA\_SMDA98\_nc-db-uat

SID\_PROFILE=DAA\_SMDA98\_nc-db-uat

USERNAME=daaadm

USERHOME=/home/daaadm

INSTDATE=1648173772989

SAPINST\_VERSION=SWPM10SP34

KERNEL\_VERSION=753.900.2094654

SAPJVM\_VERSION=8.1.085

然后到/usr/sap/DAA/SMDA98/script执行./smdsetup.sh

[root@nc-db-uat script]# sh /usr/sap/DAA/SMDA98/script/smdsetup.sh

（忽略报错）

[root@nc-db-uat script]# hostname

nc-db-uat

[root@nc-db-uat script]# su - daaadm

Last login: Tue Jul 26 15:43:59 CST 2022 on pts/0

nc-db-uat:daaadm 3> sh /usr/sap/DAA/SMDA98/script/smdsetup.sh

\_\_\_\_\_\_\_\_\_\_\_\_\_\_\_\_\_\_\_\_\_\_\_\_\_\_\_\_\_\_\_\_\_\_\_\_\_\_\_\_\_\_\_\_\_\_\_\_\_\_\_\_\_\_\_\_\_\_\_\_\_\_\_\_\_\_\_\_\_\_\_\_\_

------- VM Properties ----------

OS : Linux

OS Version : 3.10.0-1127.19.1.el7.x86\_64

OS Architecture : amd64

OS data model : 64

Java Vendor : SAP AG

Java Home : /usr/sap/DAA/SMDA98/exe/sapjvm\_8/jre

Java Version : 1.8.0\_321

Java Classpath : .:lib/patch\_7.20.14.2.20220218045332/launcher/smdagentlauncher.jar:lib/patch\_7.20.14.2.20220218045332/engine.service.facade.jar:lib/patch\_7.20.14.2.20220218045332/engine.security.facade.jar:lib/patch\_7.20.14.2.20220218045332/sap.com~tc~sapxmltoolkit~sapxmltoolkit.jar:lib/patch\_7.20.14.2.20220218045332/smdagent.jar:lib/patch\_7.20.14.2.20220218045332/smdserver.jar:lib/patch\_7.20.14.2.20220218045332/sap.com~tc~sec~secstorefs~java.jar:lib/patch\_7.20.14.2.20220218045332/smdfrwk\_common.jar:lib/patch\_7.20.14.2.20220218045332/logging.jar:lib/patch\_7.20.14.2.20220218045332/sap.com~tc~je~clientlib~impl.jar:lib/patch\_7.20.14.2.20220218045332/sap.com~tc~bl~ni.jar:lib/patch\_7.20.14.2.20220218045332/sap.com~tc~clients~http.jar:lib/patch\_7.20.14.2.20220218045332/engine.sld.facade.jar:lib/patch\_7.20.14.2.20220218045332/iaik\_jce.jar:lib/patch\_7.20.14.2.20220218045332/iaik\_jsse.jar:lib/patch\_7.20.14.2.20220218045332/iaik\_smime.jar:lib/patch\_7.20.14.2.20220218045332/iaik\_ssl.jar:lib/patch\_7.20.14.2.20220218045332/w3c\_http.jar:lib/patch\_7.20.14.2.20220218045332/iaik\_eccelerate.jar:lib/patch\_7.20.14.2.20220218045332/iaik\_eccelerate\_ssl.jar:/usr/sap/DAA/SMDA98/exe/jstart71.jar

Java Runtime version : 8.1.085

Java Specfic. version : 1.8

File Encoding : UTF-8

Console Encoding : null

HTTP Proxy : null

HTTP Proxy port : null

HTTP non Proxy hosts : null

smd class version: : 7.20.14.2.20220218043029

--------------------------------

------- Prerequisites ----------

- Java version OK.

- Agent certificate check ERROR:

-- Agent certificate common name 'SAPDEV' does not match the canonical host name 'nc-db-uat'

Prerequiste Check: FAILED

--------------------------------

nc-db-uat:daaadm 4> startsap

Starting Startup Agent sapstartsrv

OK

Instance Service on host nc-db-uat started

-------------------------------------------

starting SAP Instance SMDA98

Startup-Log is written to /home/daaadm/startsap\_SMDA98.log

-------------------------------------------

/usr/sap/DAA/SMDA98/exe/sapcontrol -prot NI\_HTTP -nr 98 -function Start

Instance on host nc-db-uat started

## 代理认证

打开网址<http://tqsmj01.tqsys.cn:51000/webdynpro/dispatcher/sap.com/tc~smd~server~agent~admin/SMDAgentAdminApplication#>

![](/media/202208//1660101031.244142.png)

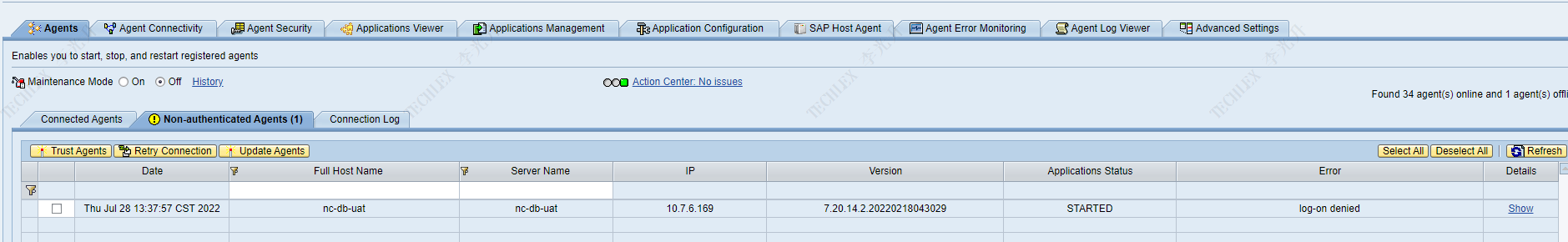

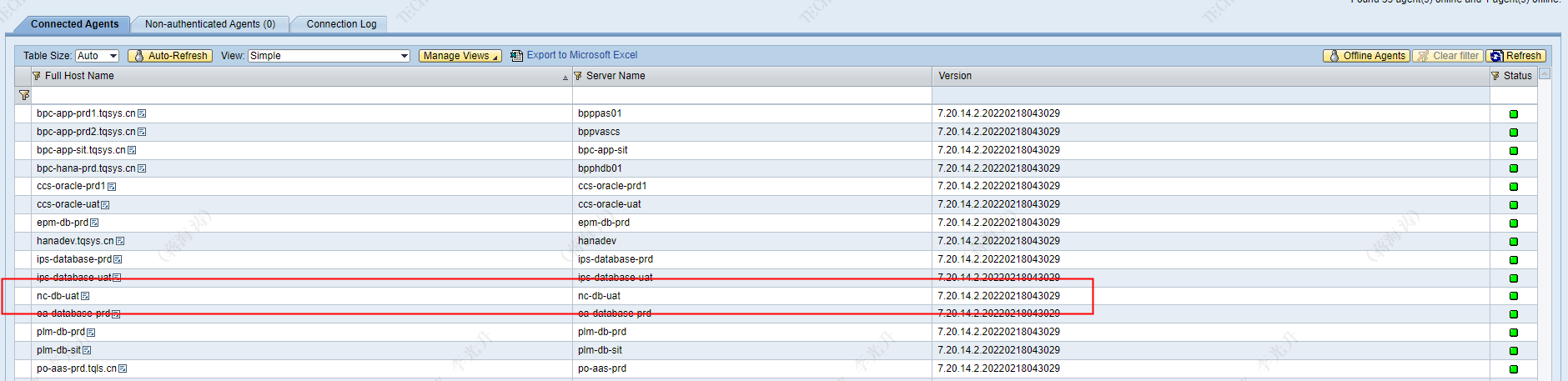

代理/未验证身份代理/,选择nc-db-uat，点击'更新代理'，点击'信任代理'.刷新

![](/media/202208//1660101031.2680976.png)

## Sap SoLution Manager配置步骤

在LMDB添加oracle系统

http://tqsma01.tqsys.cn:8000/sap/bc/webdynpro/sap/lmdb\_wda\_expl\_oif?WDCONFIGURATIONID=LMDB\_WDA\_EXPL\_OIF\_CFG&sap-client=001&sap-language=ZH#

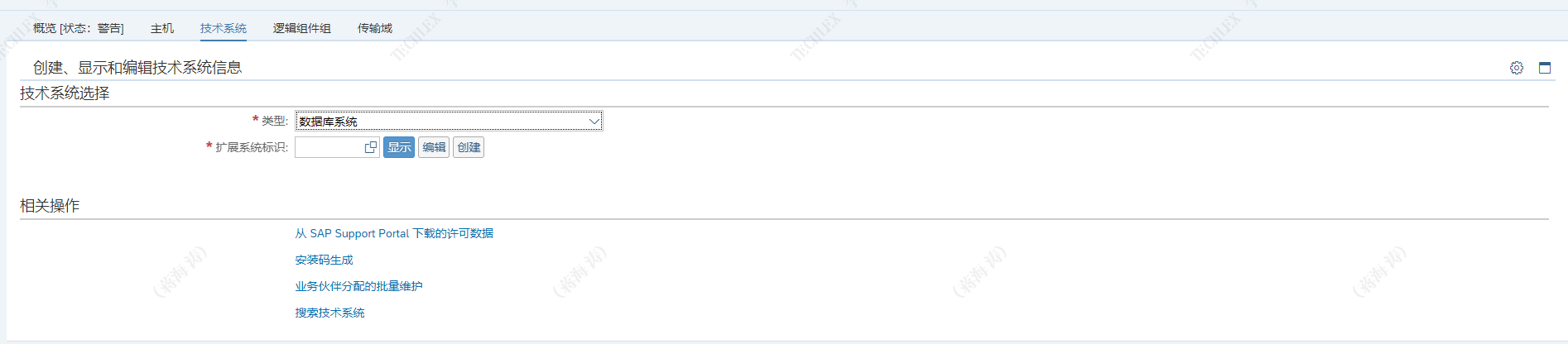

选择 技术系统/数据库系统

![](/media/202208//1660101031.293599.png)

扩展系统标识（选择）/创建-》选择系统类型 -》数据库系统。

定义系统 数据库名称-》数据库主机-》数据库类型。

![](/media/202208//1660101031.3208692.png)

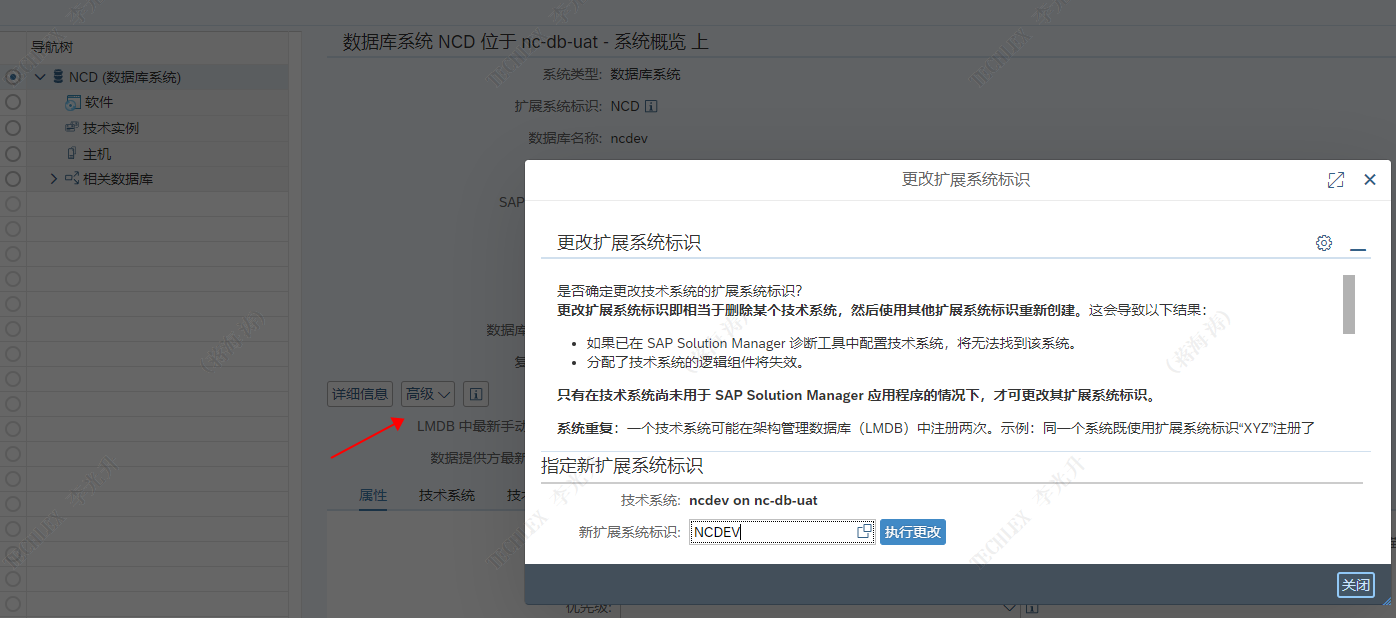

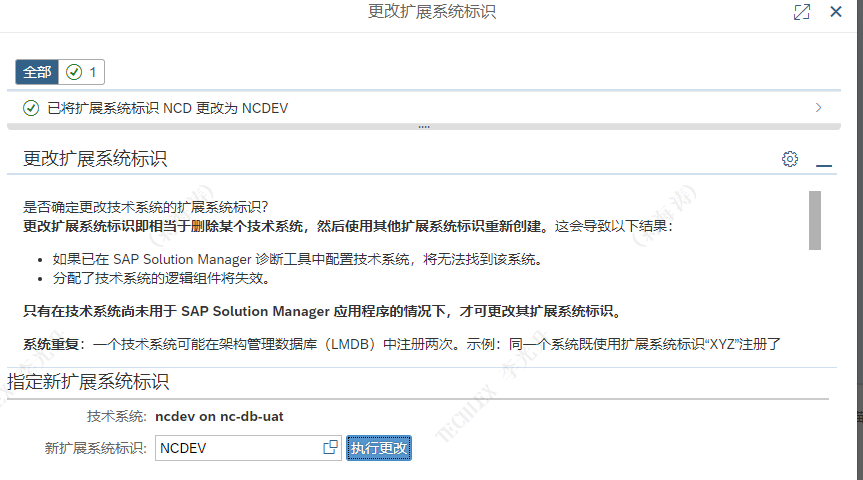

定义扩展系统标识 扩展系统标识

![](/media/202208//1660101031.341721.png)

点击“执行更改”。

1. 配置被管理系统

打开网址：

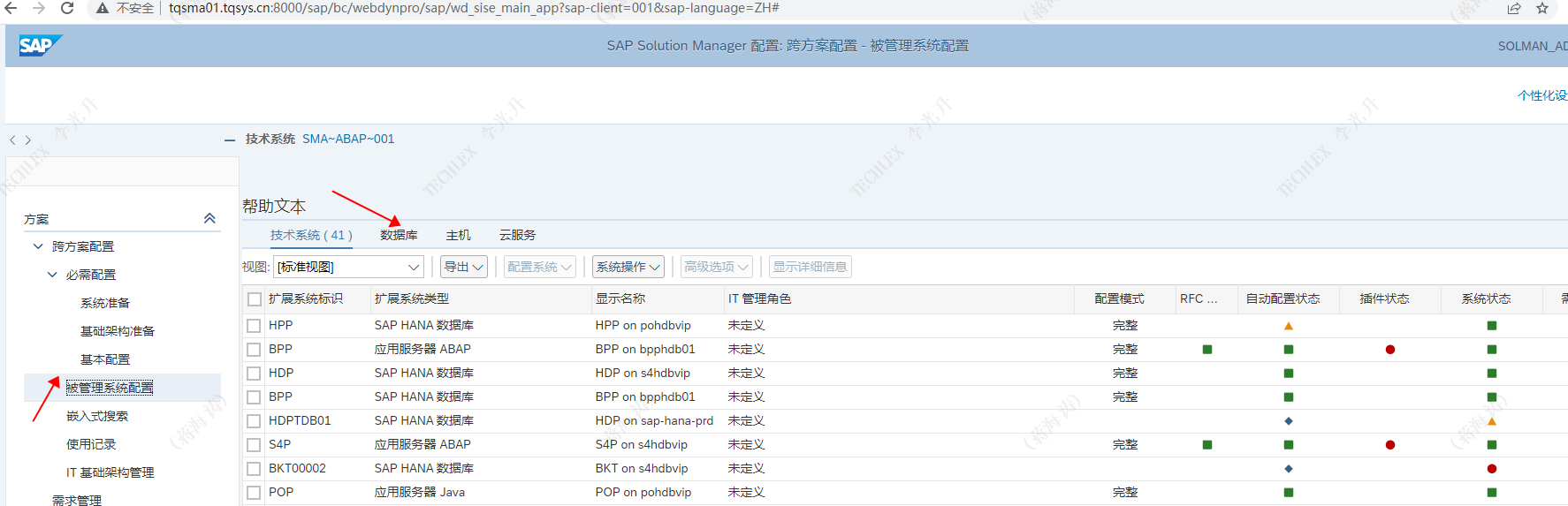

[http://tqsma01.tqsys.cn:8000/sap/bc/webdynpro/sap/wd\_sise\_main\_app?sap-client=001&sap-language=ZH#](http://tqsma01.tqsys.cn:8000/sap/bc/webdynpro/sap/wd_sise_main_app?sap-client=001&sap-language=ZH#)

![](/media/202208//1660101031.36352.png)

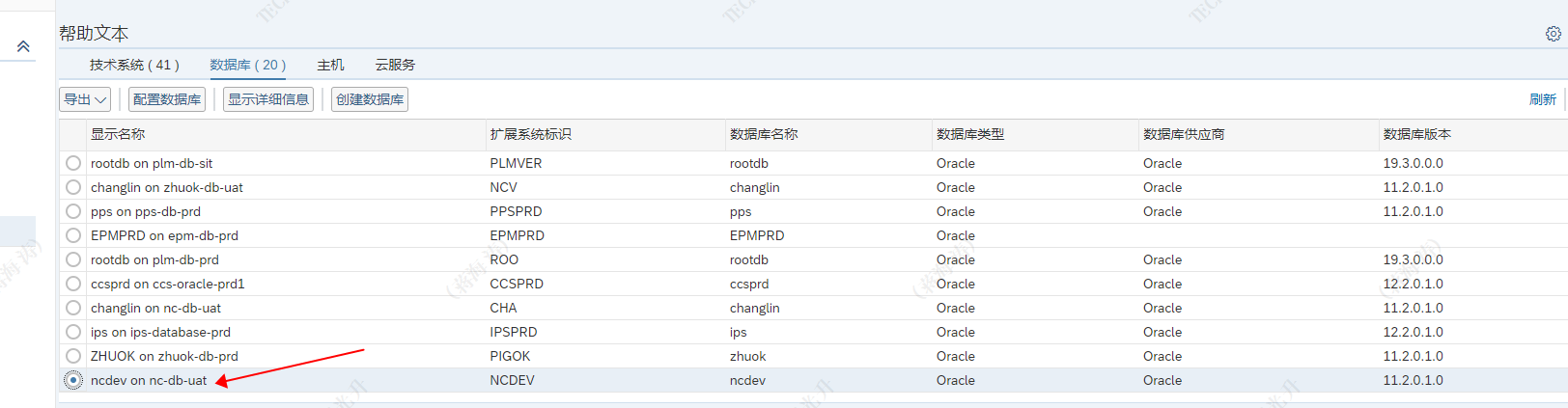

被管理系统配置/数据库 -》勾选数据库/配置数据库

![](/media/202208//1660101031.3872027.png)

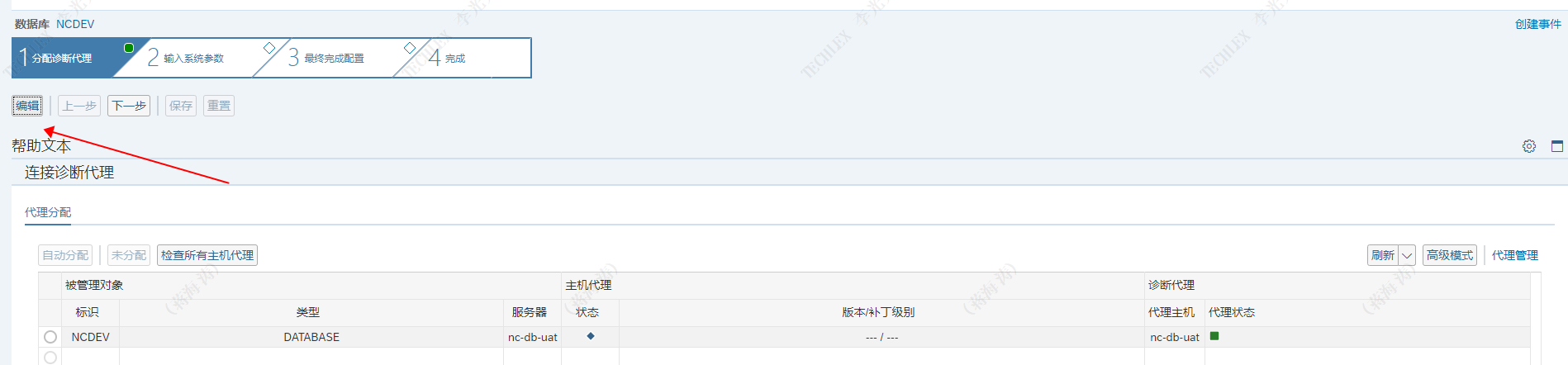

分配诊断代理

![](/media/202208//1660101031.4226367.png)

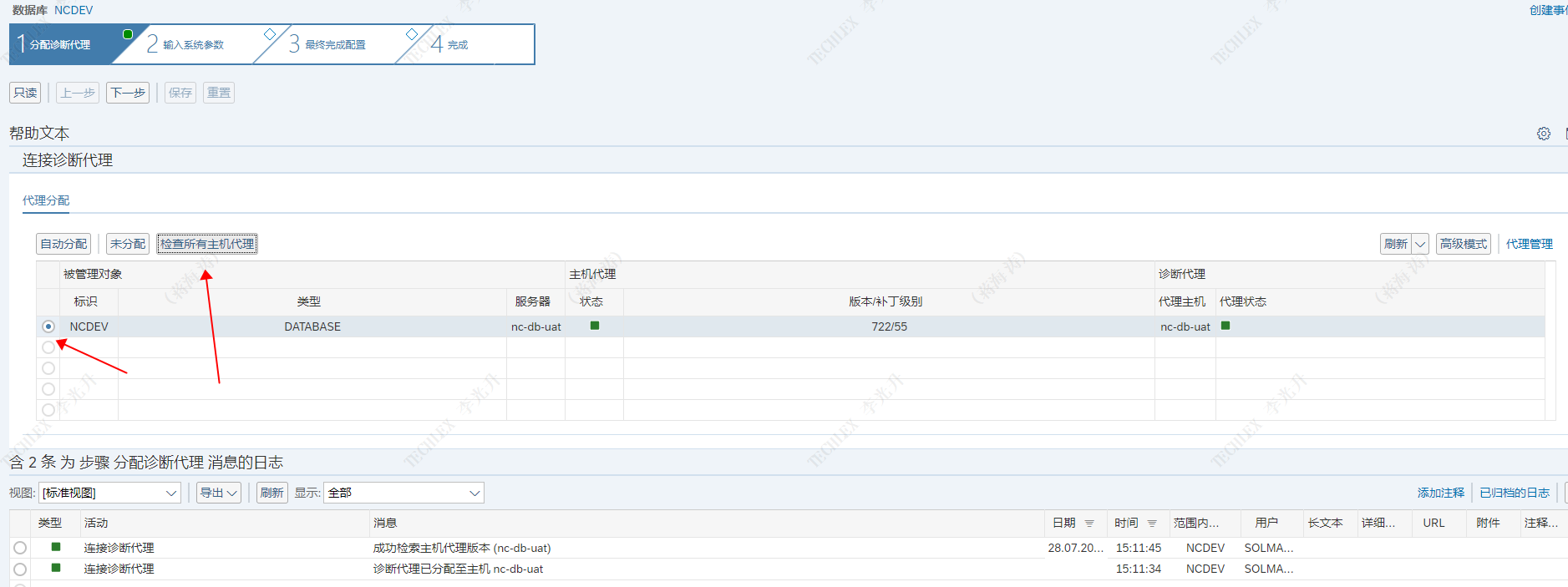

编辑 -》选择被管理对象

![](/media/202208//1660101031.448203.png)

自动分配-》检查所有主机代理

点击“下一步”

2.输入系统参数

在SLM的服务器上配置

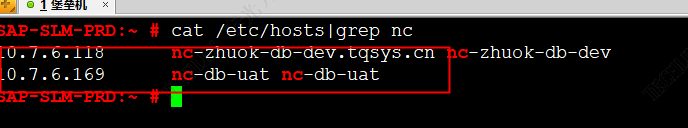

#vim /etc/hosts

10.7.6.169 nc-db-uat nc-db-uat ##添加ip解析

![](/media/202208//1660101031.4795177.png)

![](/media/202208//1660101031.5238712.png)

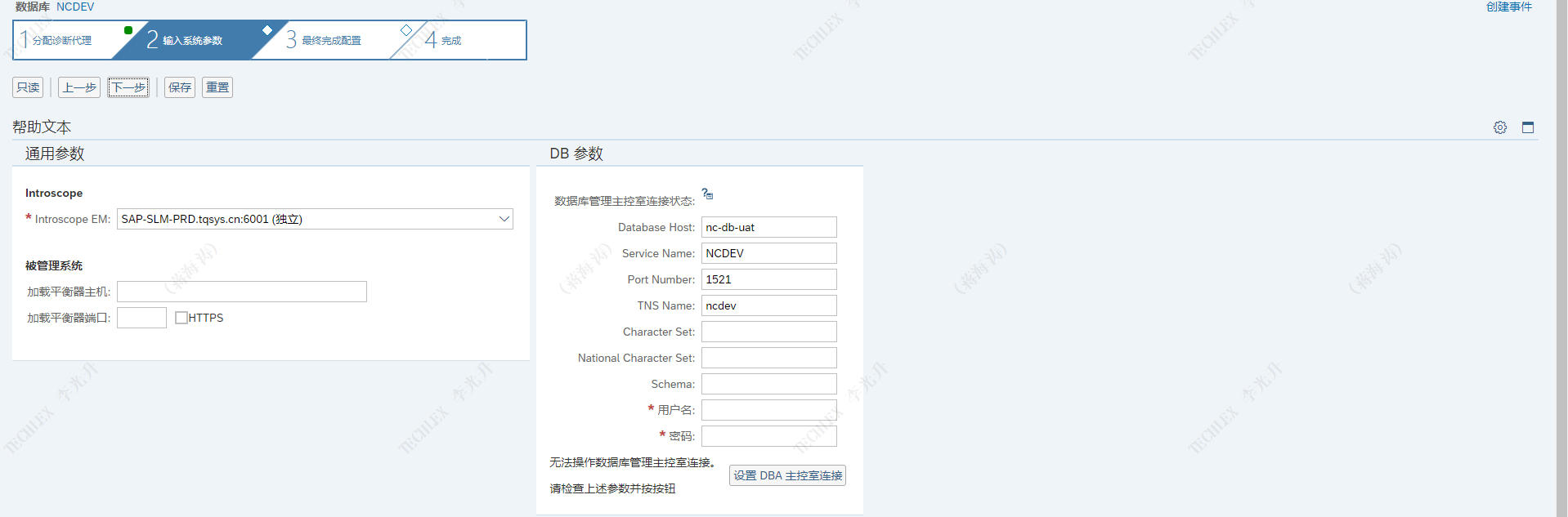

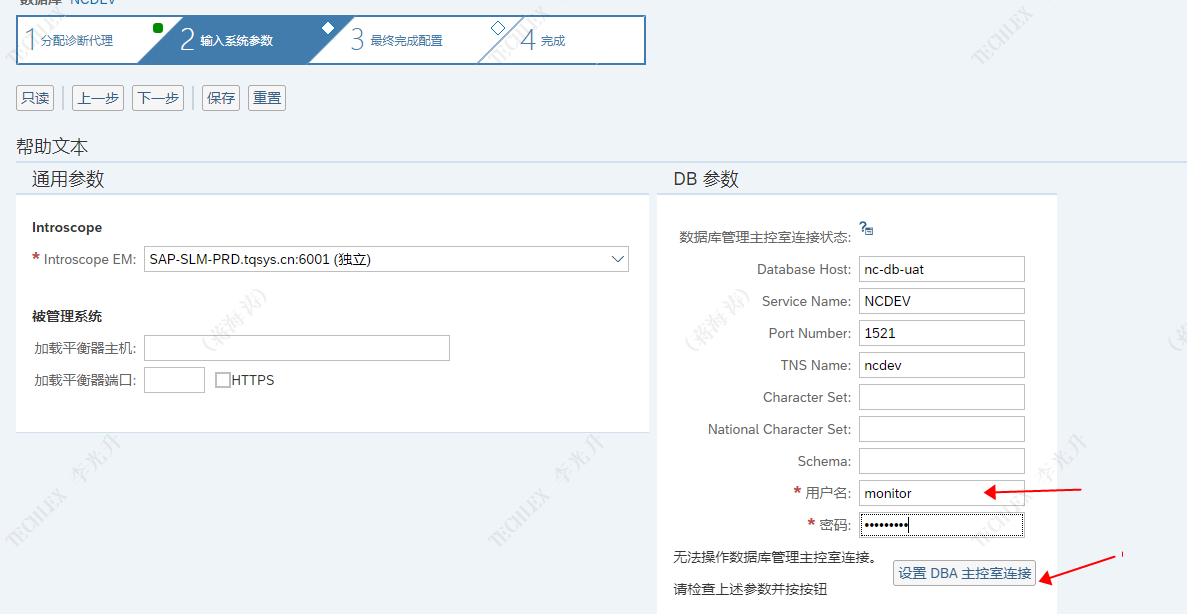

输入数据库账号信息:此处数据库账号是去oracle创建新的账号，并赋权DBA。

![](/media/202208//1660101031.560522.png)

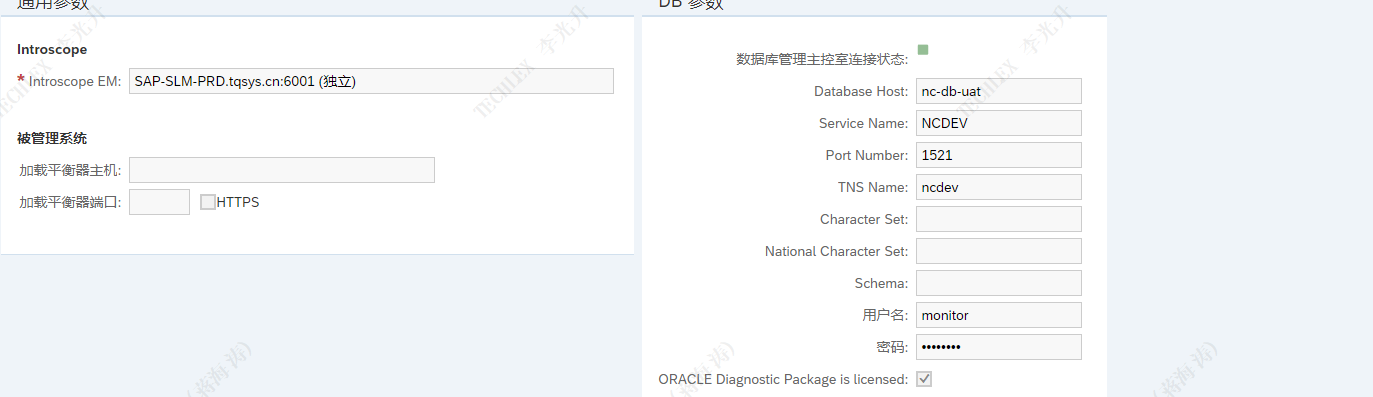

勾选ORACLE Diagnostic Pachage is licensed

![](/media/202208//1660101031.5885723.png)

下一步

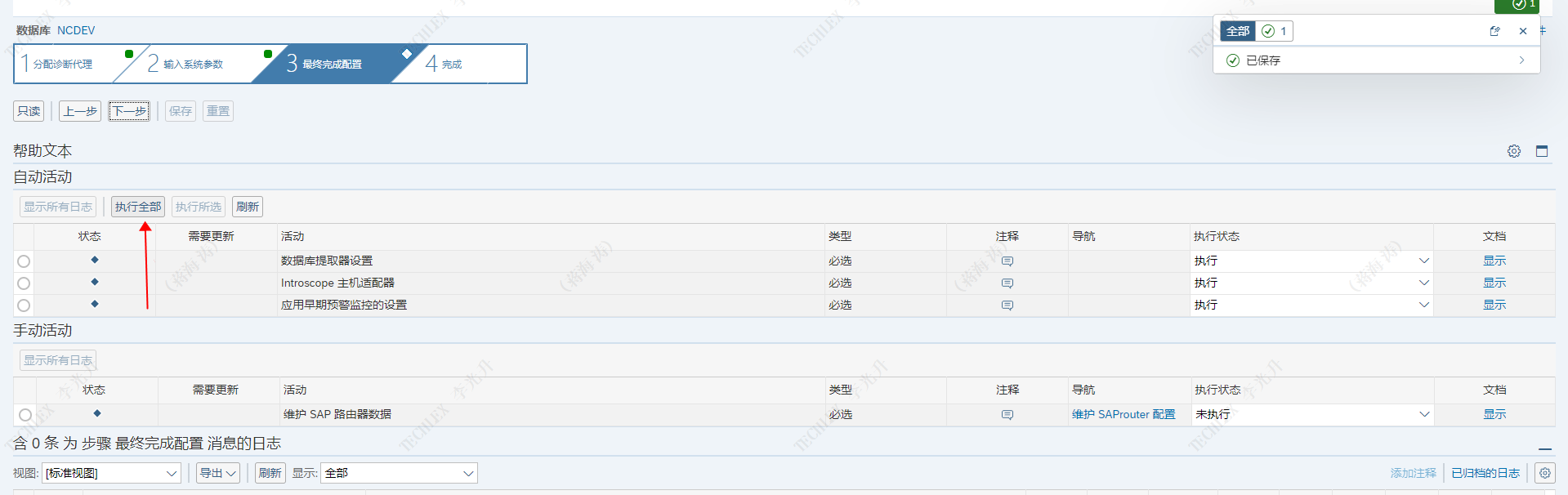

3.最终完成配置，全部执行

![](/media/202208//1660101031.6228263.png)

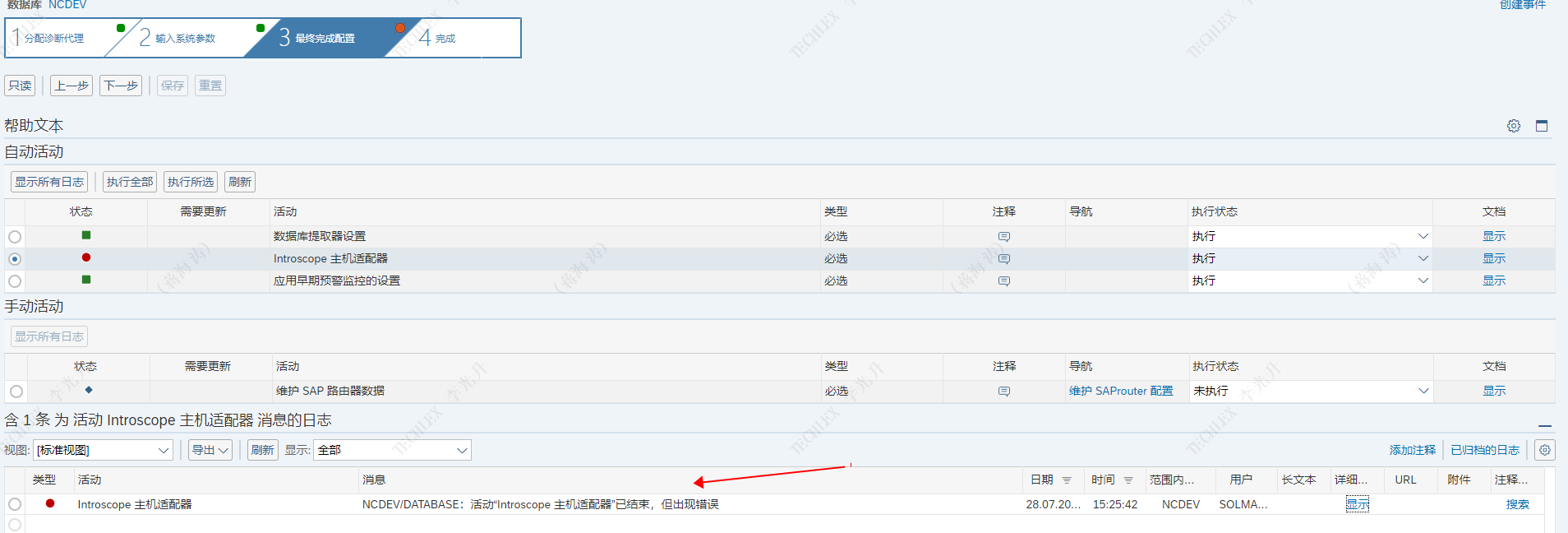

提示报错，进行报错处理

![](/media/202208//1660101031.655779.png)

删除Custome resource，打开网址

<http://tqsmj01.tqsys.cn:51000/webdynpro/dispatcher/sap.com/tc~smd~server~agent~admin/SMDAgentAdminApplication#>

![](/media/202208//1660101031.6810367.png)

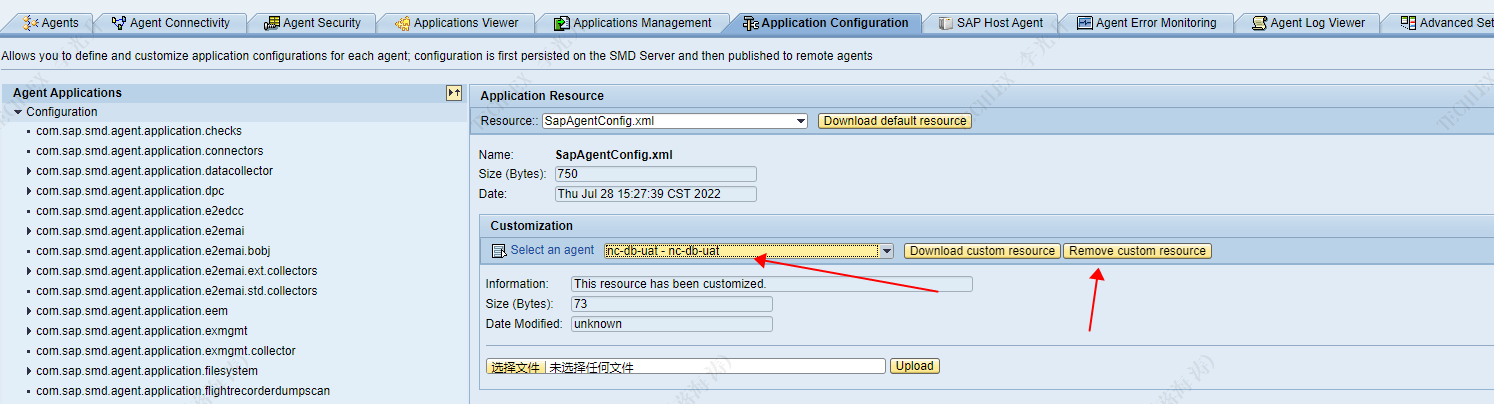

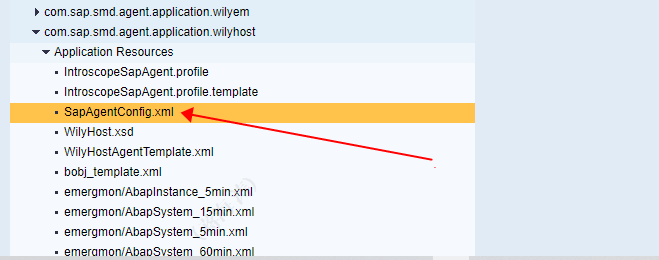

步骤如下：

1 应用程序配置/配置

2 com.sap.smd.agent.application.wilyhost

3 Application Resources/SapAgentConfig.xml

4 定制/选择一个代理 nc-db-uat- nc-db-uat

![](/media/202208//1660101031.7057042.png)

5 移除自定义资源。

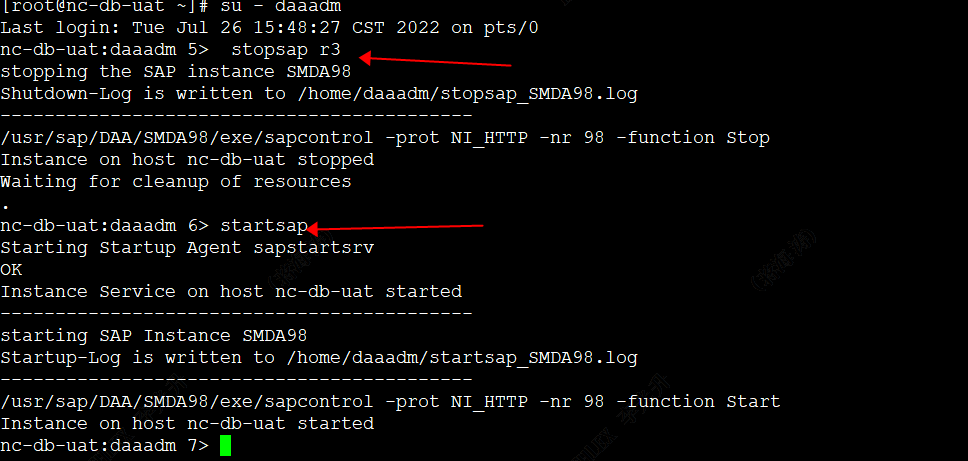

错误处理完成，重启SAP。 执行命令如下：

#su – daaadm ##切换用户

#stopsap r3 ##停止sap服务

![](/media/202208//1660101031.7323916.png)

# startsap ##启动sap

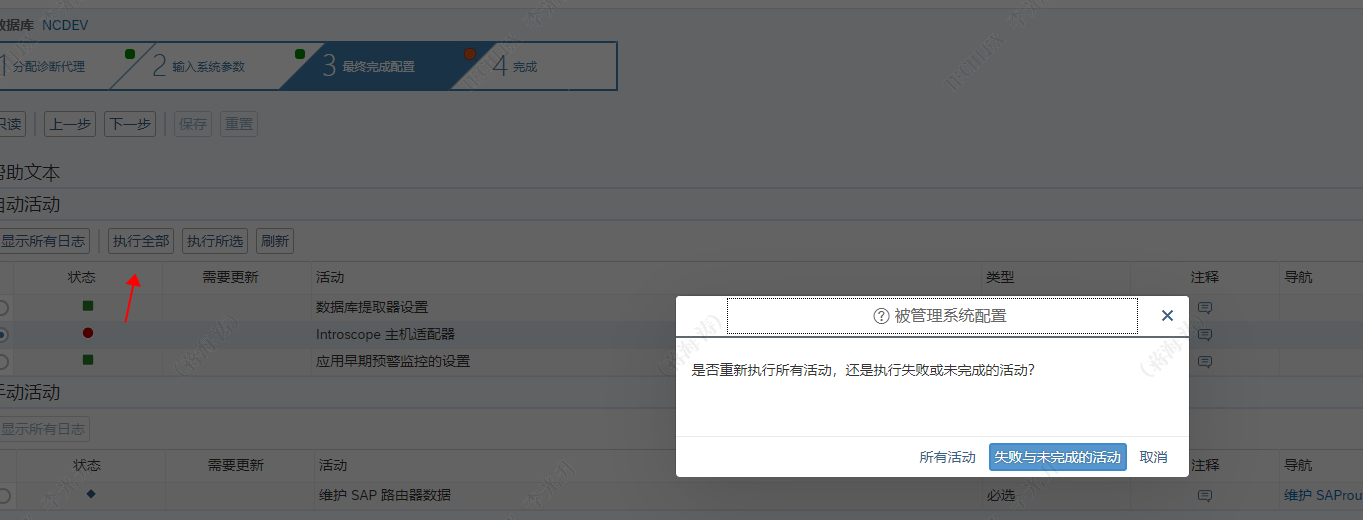

全部执行，执行未完成

![](/media/202208//1660101031.755353.png)

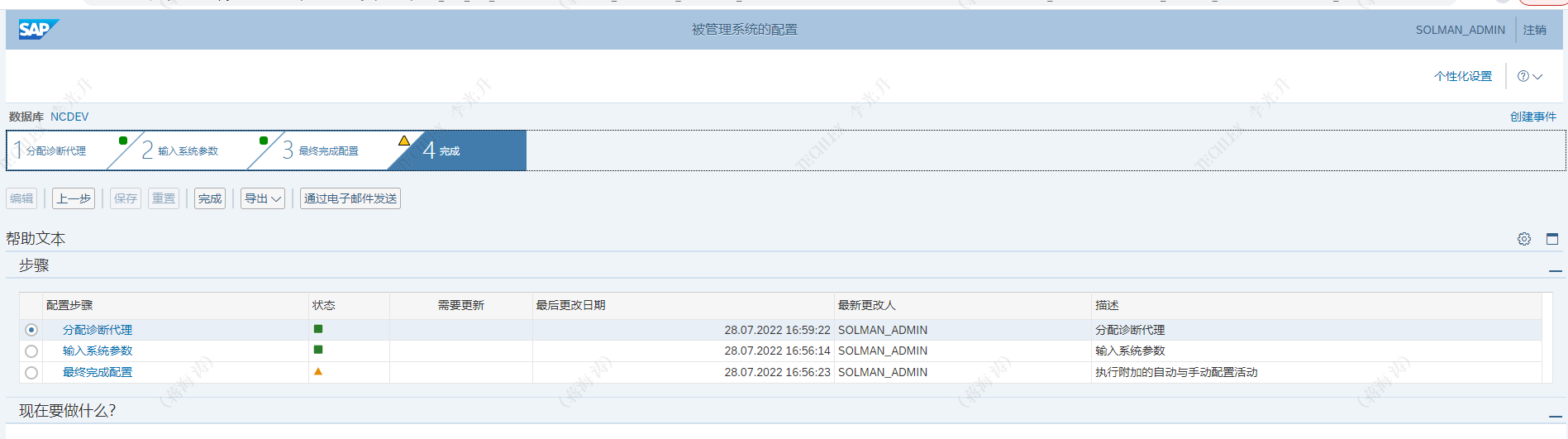

Maintain SAP Router Data执行状态选择‘已执行’

![](/media/202208//1660101031.7811708.png)

点击“完成”。

1. 配置系统监控（应用运维/系统监控）

打开网址：

http://tqsma01.tqsys.cn:8000/sap/bc/webdynpro/sap/wd\_sise\_main\_app?sap-client=001&sap-language=ZH#

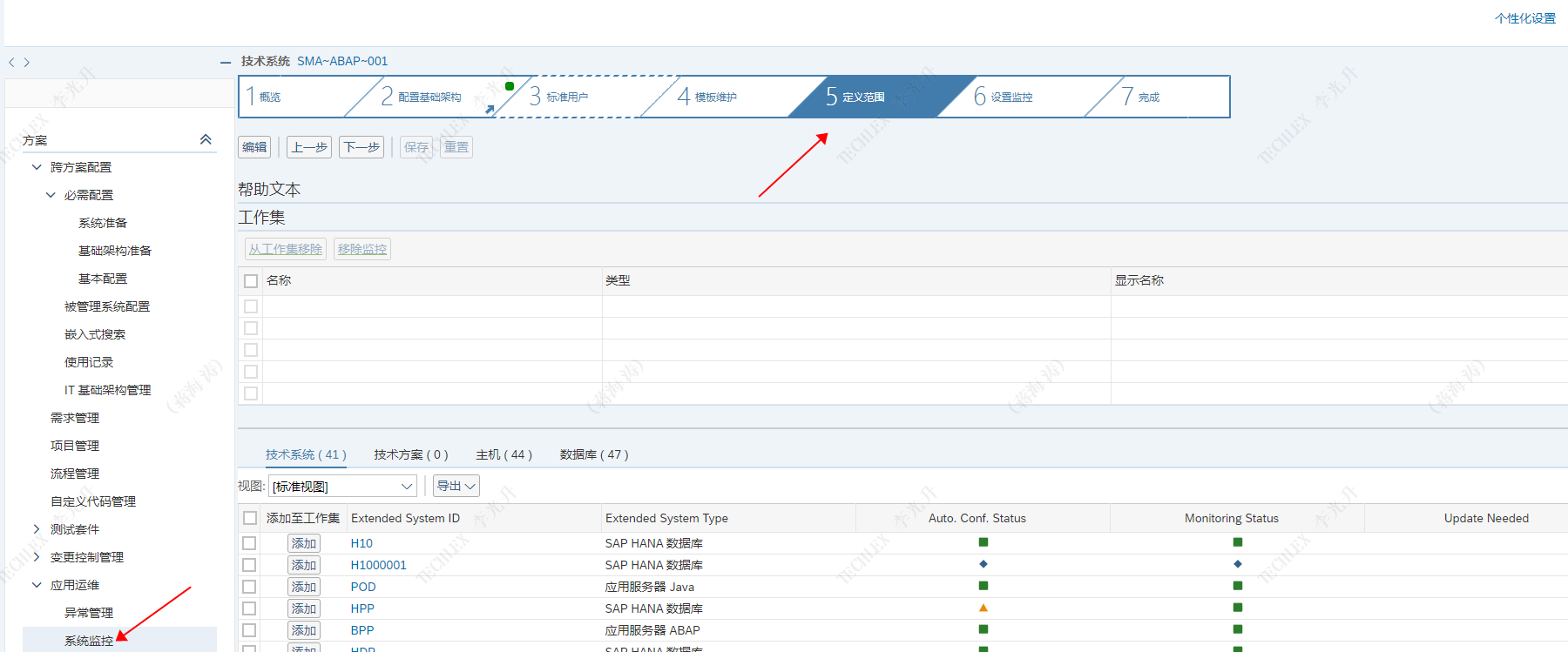

选择：应用运维-》系统监控

![](/media/202208//1660101031.8135092.png)

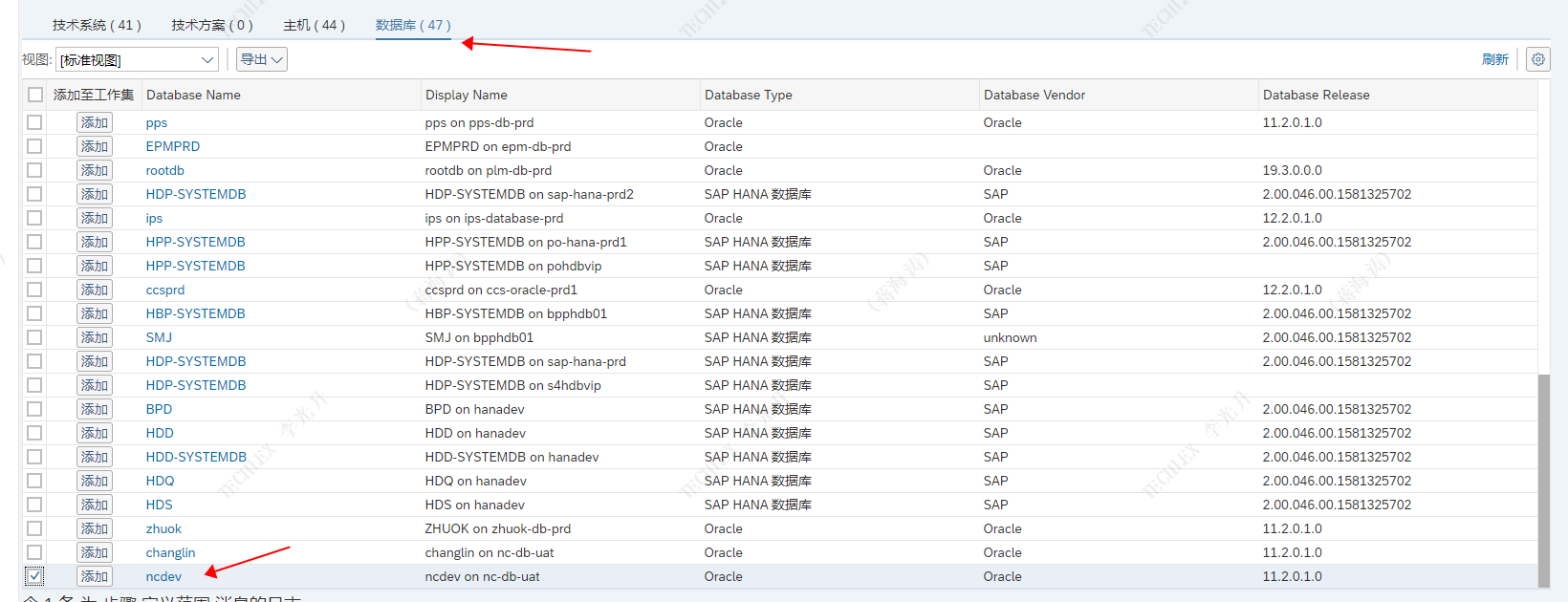

选择5step定义范围-》数据库

![](/media/202208//1660101031.8458464.png)

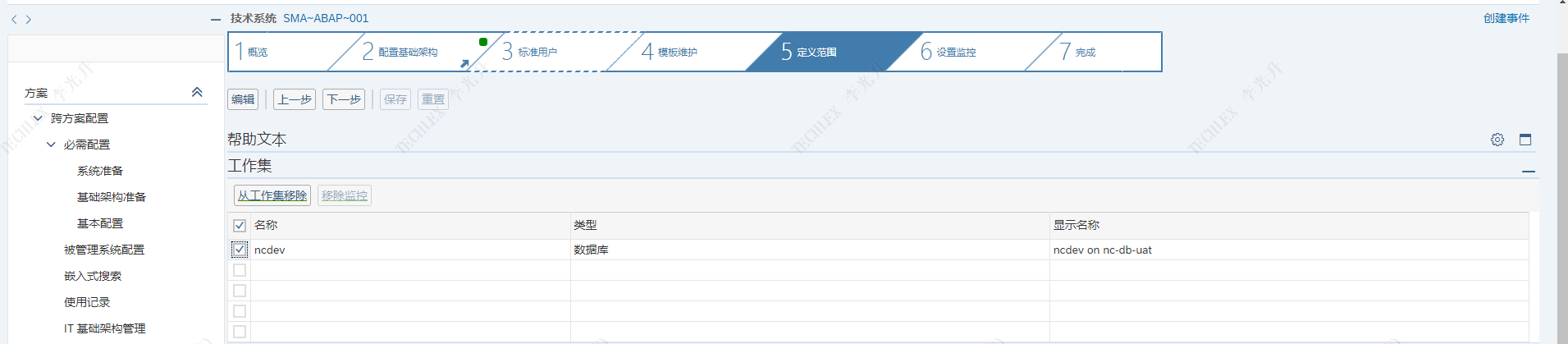

找到相关数据库，点击添加

![](/media/202208//1660101031.874077.png)

工作集-》勾选数据库

点击“下一步”。

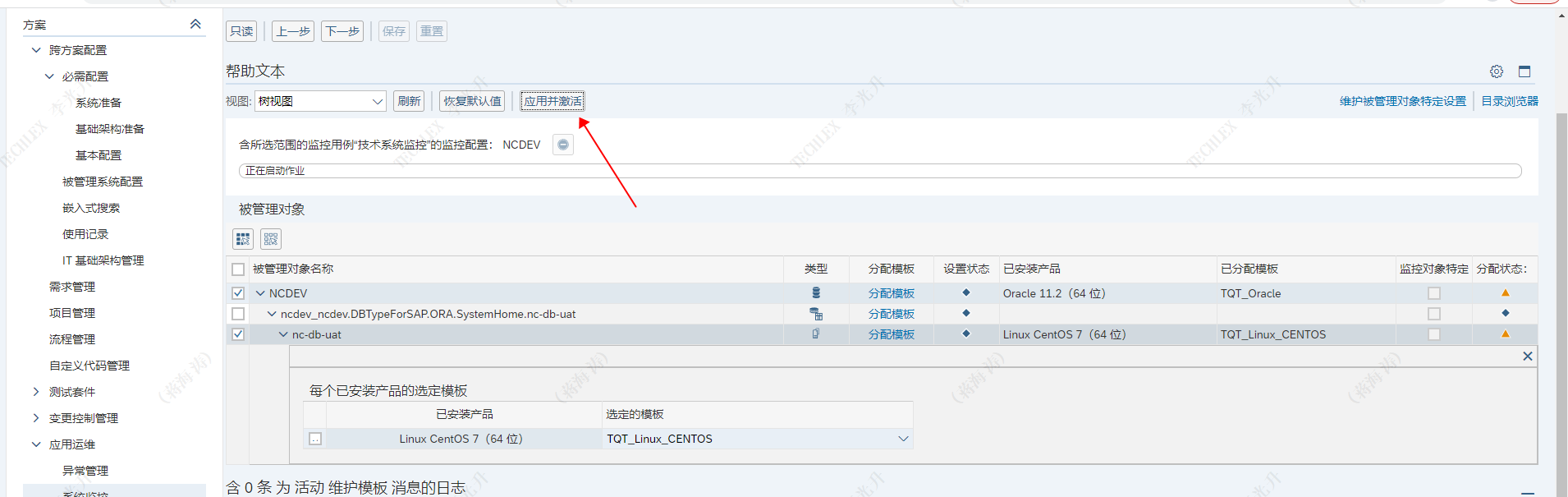

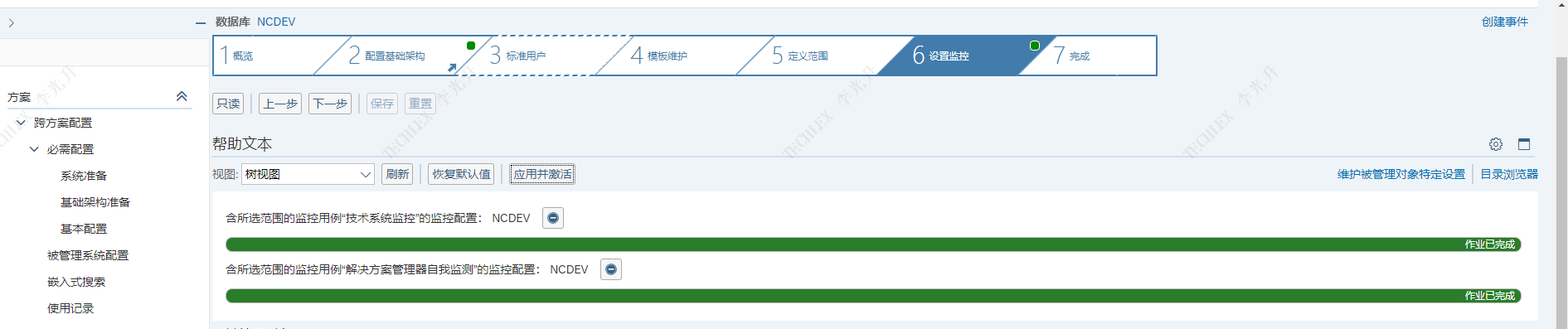

6step设置监控

点击编辑-》分配模板（TQT测试，TQP生产）

-》应用并激活

![](/media/202208//1660101031.8993857.png)

![](/media/202208//1660101031.9251251.png)

选择“完成”配置。

## 验证

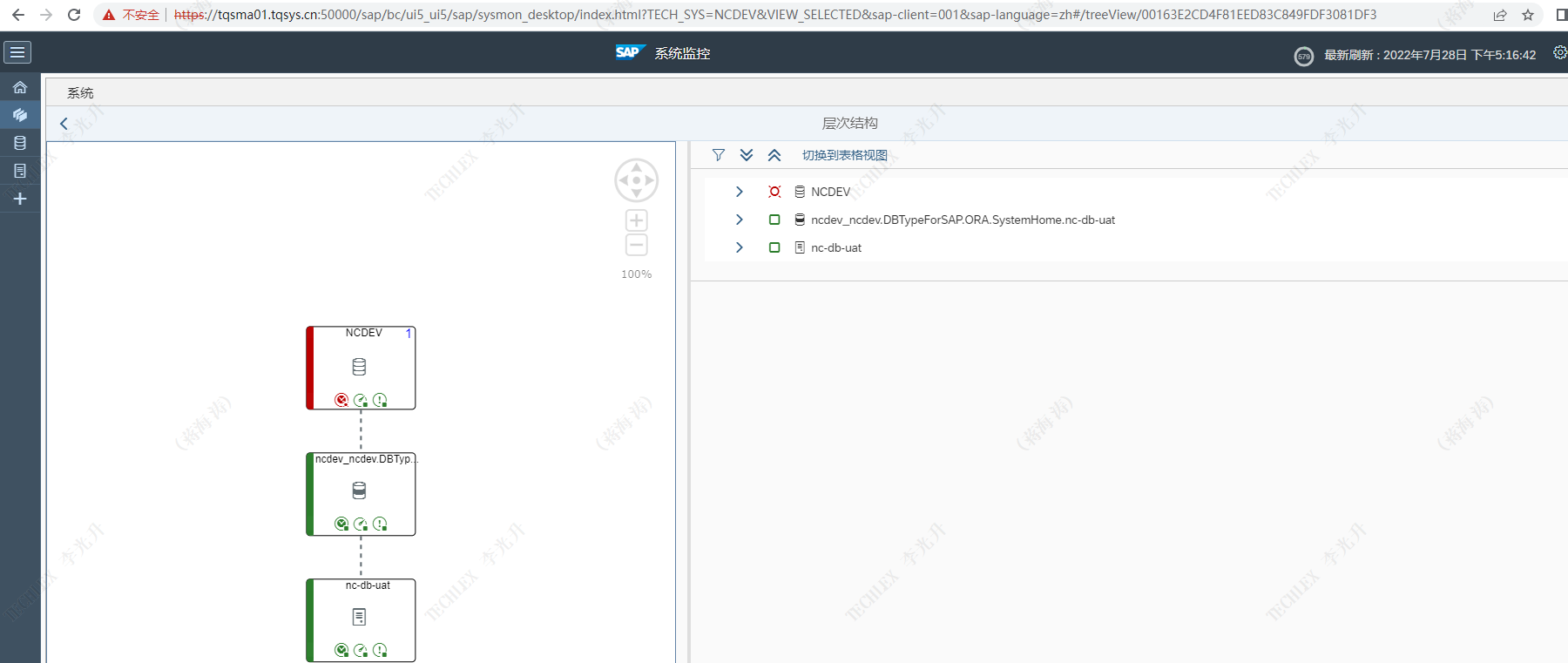

验证配置是否成功，打开网址

[https://tqsma01.tqsys.cn:50000/sap/bc/ui5\_ui5/sap/sysmon\_desktop/index.html?TECH\_SYS=NCDEV&VIEW\_SELECTED&sap-client=001&sap-language=zh#](https://tqsma01.tqsys.cn:50000/sap/bc/ui5_ui5/sap/sysmon_desktop/index.html?TECH_SYS=NCDEV&VIEW_SELECTED&sap-client=001&sap-language=zh#)

注意修改网址内容：SYS=NCDEV

![](/media/202208//1660101031.9511836.png)

# （二）模板维护

打开网址

http://tqsma01.tqsys.cn:8000/sap/bc/webdynpro/sap/wd\_sise\_main\_app?sap-client=001&sap-language=ZH#

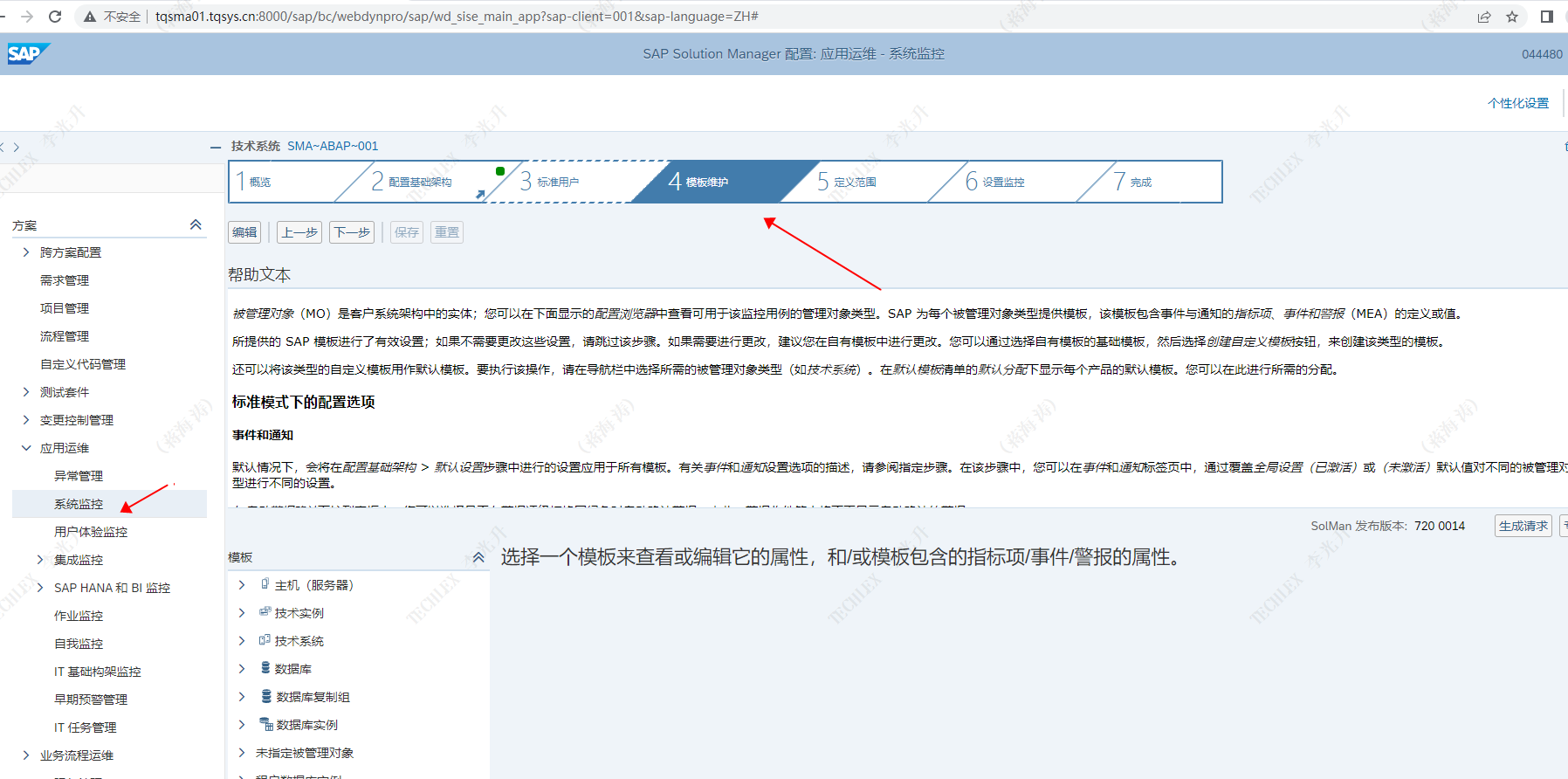

应用运维/系统监控

![](/media/202208//1660101031.9779377.png)

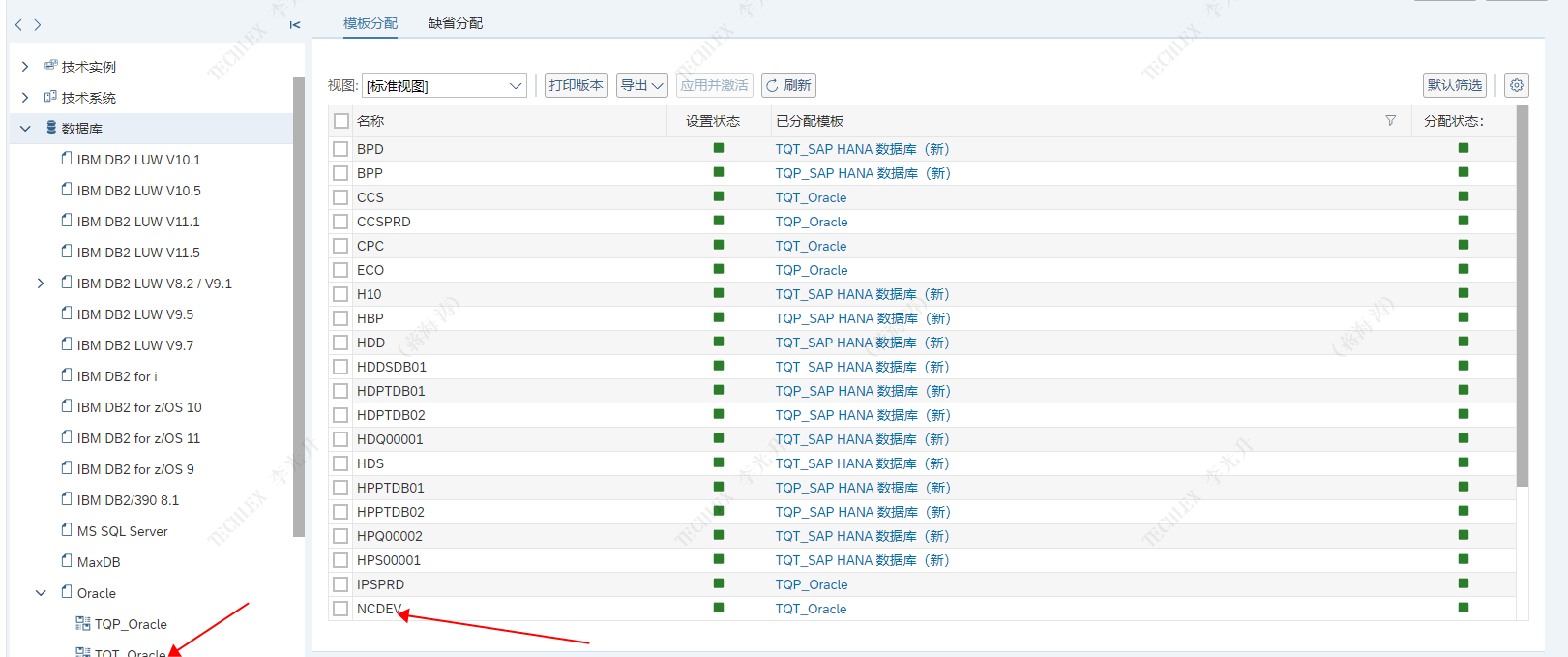

进行ORACLE监控的模板维护

![](/media/202208//1660101032.0032356.png)

# （三）问题分析

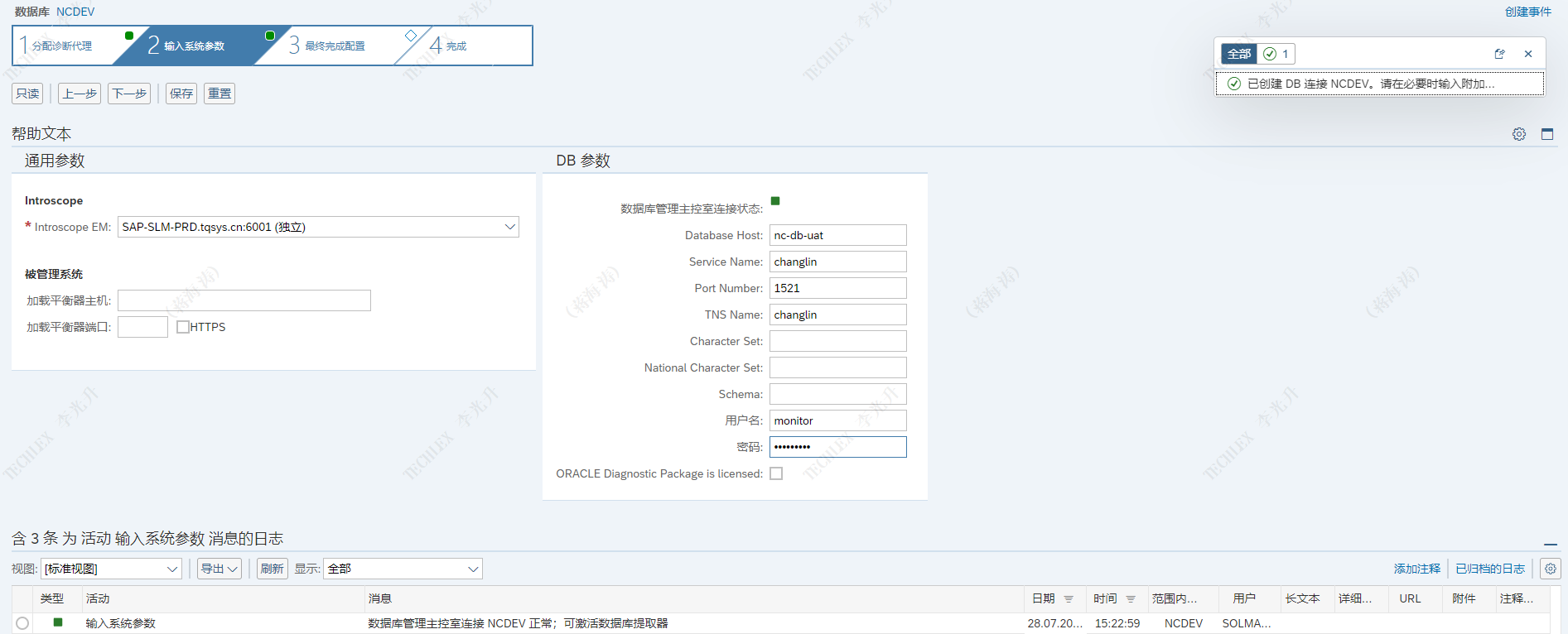

1. SAP Solution Manager需要配置端口，保证SMA系统能顺利监控oracle数据库。

2.如果服务器上有多个实例名，注意填写 SEVICE name和TNS name，而不是changlin,本次应为NCDEV。

![](/media/202208//1660101032.0344088.png)

![](/media/202208//1660101032.0670793.png)

文档起草人：

李光升

文档版本日期：

2022/7/26
